उत्पाद विवरण:
|
| उत्पाद: | स्टील सीमलेस बट वेल्डेड पाइप फिटिंग | मानक: | एएसएमई बी१६.९/बी१६.२८ |
|---|---|---|---|
| फिटिंग प्रकार: | कोहनी, टी, रेड्यूसर, कैप, क्रॉस, | सामग्री: | कार्बन स्टील एएसटीएम A234 WPB |
| दीवार की मोटाई: | एसएच 5, एसएच 10, एसटीडी, एसएच 20, एसएच 30, एसएच 40 एक्सएस, एसएच 60, एसएच 80, एसएच 100, एसएच 120, एसए | सतह कोटिंग: | ब्लैक पेंट कोटिंग, जंग सबूत तेल कोट, गर्म डुबकी गैल्वेनाइज्ड कोटिंग |
| संबंध प्रकार: | बट वेल्डिंग अंत, पिरोया अंत | पैकिंग: | गत्ते का डिब्बा बॉक्स, प्लाईवुड केस |
| प्रमुखता देना: | बी 16.9 एएसटीएम ए 234 डब्ल्यूपीबी कोहनी,5 डी बेंड एएसटीएम ए 234 डब्ल्यूपीबी कोहनी,स्टील एएसएमई कोहनी ए 234 डब्ल्यूपीबी |
||

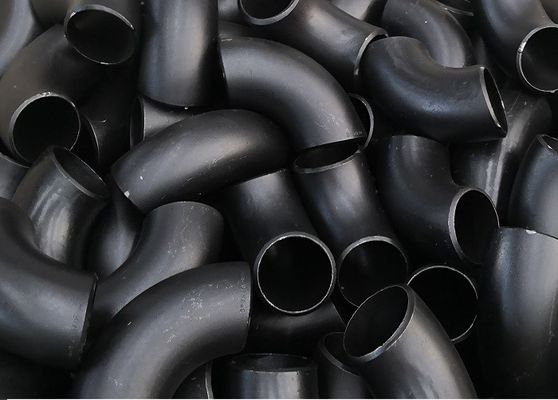

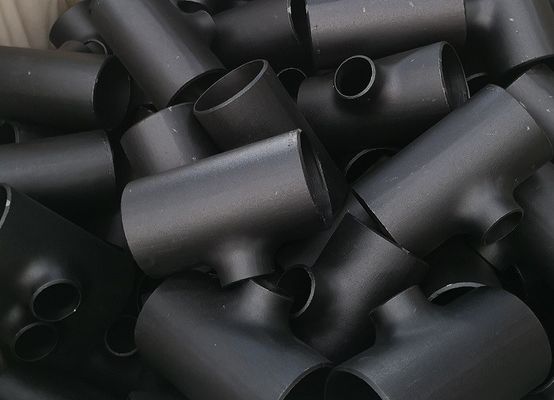

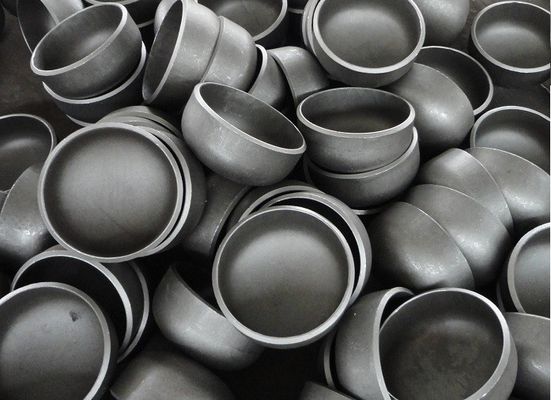

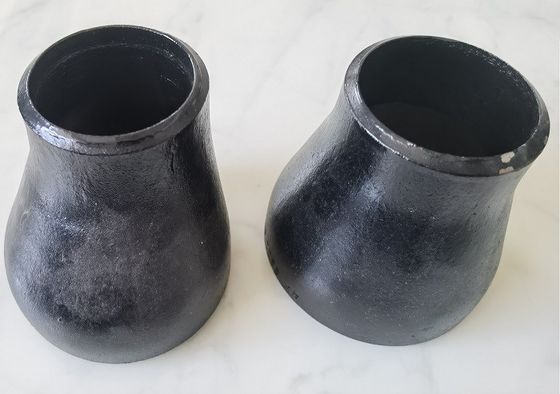

स्टील पाइप फिटिंग एएसएमई बी 16.9 / बी 16.28 बट वेल्डेड कोहनी टी रेड्यूसर कैप क्रॉस सैडल एएसटीएम ए 234 डब्ल्यूपीबी
एएसएमई बी16.9 एनपीएस 1/2 से 48 (डीएन 15 से 1200) की गढ़ा कार्बन और मिश्र धातु इस्पात कारखाने-निर्मित बटवेल्डिंग फिटिंग के लिए समग्र आयाम, सहिष्णुता, रेटिंग, परीक्षण और चिह्नों को शामिल करता है।यह किसी भी उत्पादक दीवार मोटाई की फिटिंग को कवर करता है।यह मानक कम दबाव जंग प्रतिरोधी बटवेल्डिंग फिटिंग को कवर नहीं करता है।MSS SP-43, गढ़ा स्टेनलेस स्टील बट-वेल्डिंग फिटिंग देखें।
लघु त्रिज्या कोहनी और रिटर्न, जिन्हें पहले शामिल किया गया था एएसएमई बी16.28-1994, इस मानक में शामिल हैं।
B16.9 का उपयोग ASME B16 श्रृंखला के मानकों के अन्य संस्करणों में वर्णित उपकरणों के साथ-साथ अन्य ASME मानकों, जैसे बॉयलर और प्रेशर वेसल कोड और B31 पाइपिंग कोड के साथ किया जाना है।
मानक: एएसएमई बी१६.९ / बी१६.२८
फिटिंग प्रकार:
कोहनी एलआर (लंबा रेडस) एसआर (छोटा त्रिज्या) 45/60/90/180DEG;३डी/5डी बेंड ४५डीईजी/९०डीईजी;
टी, बराबर टी, कम करने वाली टी, क्रॉस, सैडल
रेड्यूसर कंसेंट्रिक रेड्यूसर, एक्सेंट्रिक रेड्यूसर, पाइप एंड कैप
दीवार की मोटाई:
SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS
आकार सीमा:1/2 "से 24" निर्बाध प्रकार;4 "- 72" विवाहित प्रकार
प्रपत्र: निर्बाध और विवाहित
सामग्री:
कार्बन स्टील एएसटीएम ए234 डब्ल्यूपीबी, डब्ल्यूपी9, एएसटीएम ए420 जीआर।WPL6, ASTM A105, ASTM A694 F42-F70
स्टेनलेस स्टील एएसटीएम A403 WP304/304L;WP316/316L;WP321;डीआईएन1.4301;दीन1.4306;दीन1.4401;दीन १.४४०४
पैकिंग: छोटे आकार के लिए 2 ", समुद्र में चलने योग्य प्लाईवुड मामलों या फूस के लिए दफ़्ती बॉक्स
गढ़ा कार्बन स्टील दीवार मोटाई मानक ST
| पाइप का आकार नाम मात्र का | बाहर व्यास | नाममात्र दीवार मोटाई | |||||||||||||||||
| ए | ख | मेरी तरह | जिस | शोर | जेआईएस(1) | दीन(2) | SCH10 | SCH20 | SCH30 | कक्षा | SCH40 | SCH60 | एक्सएस | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | एक्सएक्सएस |
| 15 | 1/2" | २१.३ | २१.७ | २१.३ | 2.8 | 2.0 | 2.11 | २.४१ | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4" | २६.७ | २७.२ | २६.९ | 2.8 | २.३ | 2.11 | २.४१ | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1" | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4" | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | २९७ | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | १ १/२" | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2" | 60.3 | ६०.५ | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | २ १/२" | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3" | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1/2" | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4" | ११४.३ | ११४.३ | ११४.३ | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | १३.४९ | १७.१२ | ||||
| 125 | 5" | 141.3 | 139.8 | १३९.७ | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | १५.९९ | 19.05 | ||||
| १५० | 6" | १६८.३ | १६५.२ | १६८.३ | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | २१.९५ | |||
| 200 | 8" | 219.1 | २१६.३ | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | १५०९ | 18.26 | 20.62 | 23.01 | 22.23 |
| २५० | 10" | २७३.१ | 267.4 | २७३.० | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | १५.०९ | 18.26 | २१.४४ | 25.40 | 28.58 | 25.40 |
| 300 | 12" | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | २१.४४ | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14" | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | १५.०९ | 12.70 | 19.05 | २३.८३ | २७.७९ | 31.75 | 35.71 | |
| 400 | 16" | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | १६.६६ | 12.70 | २१.४४ | २६.१९ | 30.96 | 36.53 | 40.49 | |
| 450 | 18" | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | २३.८३ | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20" | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | १५.०९ | 20.62 | 12.70 | २६.१९ | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22" | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | २२२३ | 12.70 | २८५८ | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24" | ६०९.६ | ६०९.६ | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26" | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28" | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | १५.८८ | 9.53 | - | 12.70 | ||||||||
| 750 | 30" | 762.0 | 762.0 | - | - | 7.92 | 12.70 | १५.८८ | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32" | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | १५.८८ | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34" | ८६३.६ | ८६३.६ | - | - | 7.92 | 12.70 | १५.८८ | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | ९१४.४ | ९१४.४ | 914.0 | 12.5 | 7.92 | 12.70 | १५.८८ | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38" | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40" | १०१६.० | १०१६.० | १०१६.० | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| १०५० | 42" | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| ११०० | ४४" | १११७.६ | १११७.६ | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| ११५० | 46" | ११६८.४ | ११६८.४ | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| १२०० | 48" | १२१९.२ | १२१९.२ | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
