उत्पाद विवरण:
|
| Materila: | ए105, 304/316 | मानक: | एएनएसआई बी१६.५, बी१६.४७ |
|---|---|---|---|
| प्रमाण पत्र: | आईएसओ टीयूवी | आकार: | 1/2 "-36" |
| दबाव: | £ 150-2500lbs | आवेदन: | तेल पानी गैस |

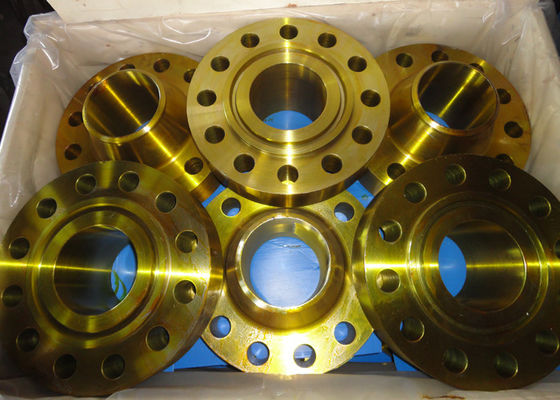

| चित्र: | काला, पीला, जंग प्रूफ तेल | ||
| हाई लाइट: | तेल गैस पानी एएनएसआई बी 16 47 निकला हुआ किनारा,36 "आईएसओ टीयूवी एएनएसआई बी 16 47 निकला हुआ किनारा,कार्बन स्टील एएनएसआई बी 16.5 निकला हुआ किनारा |
||
तेल में निकला हुआ उपयोग। गैस, पानी और इतने पर, एएनएसआई बी 16.5, बी 16.47, कार्बन स्टील, स्टेनलेस स्टील

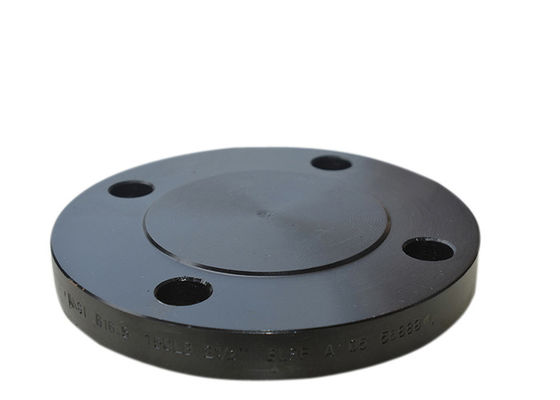

कार्बन स्टील निकला हुआ किनारा Ansi B16.5 और Asme B16.47 ब्लैक येलो कलर स्लिप वेल्ड नेक ब्लाइंड पर
पर पर्ची फ्लैंगेस एक लोकप्रिय प्रकार के पाइप फ्लैंगेस हैं।ये फ्लैंगेस के प्रकार हैं जो पाइपिंग के अंत में स्लाइड करते हैं और फिर जगह में वेल्डेड होते हैं।ये फ्लैंगेस कम दबाव वाले अनुप्रयोगों के लिए आदर्श हैं।इन्हें आसानी से फिट किया जाता है और विभिन्न पाइपों में वेल्ड किया जाता है।वेल्डिंग इन पाइपों की निर्माण लागत को कम करता है।ये विभिन्न आकारों और अनुप्रयोगों में उपलब्ध हैं।

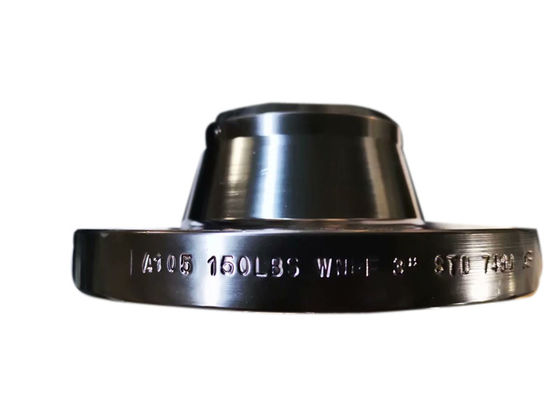

गर्दन जोड़ना फ्लैंगेस को बट वेल्डिंग द्वारा एक पाइपिंग सिस्टम में शामिल होने के लिए डिज़ाइन किया गया है।WN निकला हुआ किनारा अपनी लंबी गर्दन के कारण अपेक्षाकृत महंगा है, लेकिन उच्च तनाव अनुप्रयोगों के लिए पसंद किया जाता है।गर्दन, या हब, वेल्डिंग-नेक फ्लैंग्स के आधार पर तनाव सांद्रता को कम करते हुए, पाइप को तनाव पहुंचाता है।हब के आधार से बट वेल्ड पर दीवार की मोटाई तक मोटाई का क्रमिक संक्रमण वेल्ड नेक निकला हुआ किनारा का महत्वपूर्ण सुदृढीकरण प्रदान करता है।वेल्ड-नेक निकला हुआ किनारा का बोर पाइप के बोर से मेल खाता है, अशांति और क्षरण को कम करता है।
| विशिष्टता (नवीनतम संस्करण) | वस्तु का प्रकार | दबाव वर्ग | आकार सीमा |
| एएसएमई/एएनएसआई बी१६.५ | ब्लाइंड, वेल्ड नेक, स्लिप-ऑन, सॉकेट वेल्ड, थ्रेडेड और लैप जॉइंट फ्लैंगेस | १५० से २५०० एलबीएस | 26 "से 60" |
| १५० से १५०० एलबीएस | 26 "से 48" | ||
| एएसएमई/एएनएसआई बी16.47 | छिद्र निकला हुआ किनारा (वेल्ड गर्दन, स्लिप-ऑन, थ्रेडेड) | 75 से 300 एलबीएस | 1/2" से 12" |
| 400, 600 एलबीएस | 26 "से 60" | ||
| 900 एलबीएस | 26 "से 48" | ||
| एएसएमई/एएनएसआई बी16.36 | छिद्र निकला हुआ किनारा (वेल्ड गर्दन, स्लिप-ऑन, थ्रेडेड) | ३०० से २५०० एलबीएस | 1" से 12" |
| एन 1092-1 / दीन / बीएस 4504 फ्लैंगेस | 01 (प्लेट निकला हुआ किनारा), 02 (32-37 प्रकार के लिए ढीली प्लेट निकला हुआ किनारा), 04 (प्रकार 34 के लिए ढीली प्लेट निकला हुआ किनारा), 05 (अंधा निकला हुआ किनारा), 11 (वेल्ड-गर्दन निकला हुआ किनारा), 12 (हबड स्लिप-ऑन निकला हुआ किनारा) , १३ (हबेड | PN2.5 से PN16 | 10 मिमी से 1800 मिमी |
| PN25 | 10 मिमी से 1000 मिमी | ||
| पीएन40 | 10 मिमी से 600 मिमी | ||
| PN63 | 10 मिमी से 400 मिमी | ||
| PN100 | 10 मिमी से 350 मिमी | ||
| PN160, PN250 | 10 मिमी से 300 मिमी | ||
| पीएन320 | 10 मिमी से 250 मिमी | ||
| पीएन400 | 10 मिमी से 200 मिमी | ||
| बीएस 10 | ब्लाइंड, स्लिप-ऑन और वेल्डिंग नेक फ्लैंगेस | टेबल-ए, डी, ई, एफ, एच, जे, के, आर, एस, टी | 15 मिमी से 600 मिमी |
| एएसएमई/एएनएसआई बी16.9/एमएसएस एसपी-43 | स्टब एंड-टाइप: ए, बी, सी (लघु पैटर्न) | S10, S40, S80 | ½ ”से 24” |
नोट: हम एपीआई -605, यूएनआई, एडब्ल्यूडब्ल्यूए और ग्राहकों के कस्टम ड्रॉइंग जैसे अन्य मानकों के अनुसार भी निर्माण कर सकते हैं
निकला हुआ किनारा चेहरा प्रकार: फ्लैट चेहरा (एफएफ), उठा हुआ चेहरा (आरएफ), अंगूठी प्रकार संयुक्त (आरटीजे), बड़ा उठा हुआ चेहरा (एलआरएफ)
कोटिंग / भूतल उपचार (यदि लागू हो): एंटी-रस्ट पेंट, ऑयल ब्लैक पेंट, येलो ट्रांसपेरेंट, जिंक प्लेटेड, कोल्ड एंड हॉट डिप जस्ती
