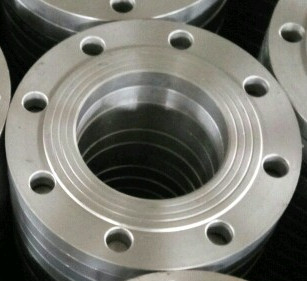

उत्पाद विवरण:
|
| सामग्री: | कार्बन स्टील और स्टेनलेस स्टील | कोलोर: | हल्का तेल |
|---|---|---|---|
| दबाव: | PN6-100 | प्रकार: | स्टील प्लेन वेल्डेड फ्लैंगेस |
| कार्बन स्टील: | Q234 CT20 20#, 20, और 09Г2С | प्रक्रिया: | जाली, फोर्जिंग |
| हाई लाइट: | DN3000 ST20 GOST 12820-80 निकला हुआ किनारा,DN3000 निकला हुआ किनारा GOST 33259,DN15 ST20 निकला हुआ किनारा GOST 12821 |
||
ланцы т.20 12820-80 FLANGE T 33259 TYPE01, TYPE 02, TYPE 05 ГОСТ 12820 ГОСТ 12821 PN06 PN10 PN10 PN16 PN25 PN40
|
मानक
|
टाइप |
दबाव |
सामग्री | आकार |
प्रक्रिया |
सतह इलाज |
|
गोस्ट33259 गोस्ट12820 गोस्ट 12821 गोस्ट12836
|
एसओ, ब्लाइंड, डब्ल्यूएन
|
पीएन06, पीएन10, पीएन16, PN25,PN40,PN64, पीएन100, |
कार्बन स्टील स्टेनलेस स्टील |
डीएन15-डीएन3000 |
जाली, फोर्जिंग |
हल्का तेल |
सामग्री
1) कार्बन स्टील Q234 CT20 20#, 20, т 09Г2С
भूतल एंटीरस्ट:
भूतल एंटीरस्ट 1: एंटीरस्ट लाइट ऑयल
भूतल एंटीरस्ट 2: जस्ती (गर्म डूबा जस्ती या इलेक्ट्रो जस्ती)
चेहरा कनेक्ट करें(12815 ):
सतह 1: चिकना खत्म
सतह 2: स्पियल दाँतेदार
सतह 3: दो या तीन खांचे (पानी की रेखाएं)
(उठाया चेहरा = आरएफ, सपाट चेहरा = एफएफ)
12820 PN06-PN25
тандартные размеры ланцев (условный иаметр):
у15, у20, у25, у32, у40, у50, у65, у80, у100, у125, у150, у200, 250, у300, 350, 400, 450, 200, 700, , 600,

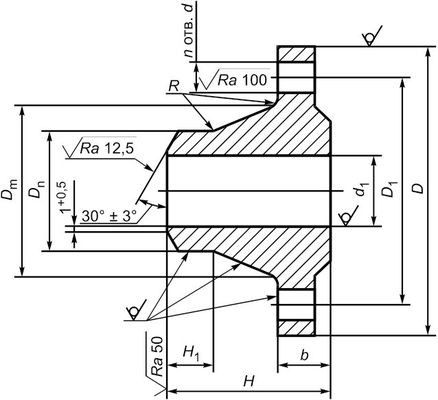

| नामकरण | आयाम, मिमी | वजन (किग्रा | |||||||
| डी | डी1 | डी2 | डी1 | बी | एच | एन, | डी | ||
| पीनोमो= 0,6 एमपीए (6 किग्रा/सेमी2) | |||||||||
| 1-10-6 | 75 | 50 | 35 | 15 | 10 | 2 | 4 | 1 1 | 0.31 |
| 1-15-6 | 80 | 55 | 40 | 19 | 10 | 2 | 4 | 1 1 | 0.33 |
| 1-20-6 | 90 | 65 | 50 | 26 | 12 | 2 | 4 | 1 1 | 0.53 |
| 1-25-6 | 100 | 75 | 60 | 33 | 12 | 2 | 4 | 1 1 | 0.64 |
| 1-32-6 | 120 | 90 | 70 | 39 | 13 | 2 | 4 | 14 | 1.01 |
| 1-40-6 | 130 | 100 | 80 | 46 | 13 | 3 | 4 | 14 | 1.21 |
| 1-50-6 | 140 | 110 | 90 | 59 | 13 | 3 | 4 | 14 | 1.33 |
| 1-65-6 | 160 | 130 | 110 | 78 | 13 | 3 | 4 | 14 | 1.63 |
| 1-80-6 | 185 | 150 | 128 | 91 | 15 | 3 | 4 | 18 | 2.44 |
| 1-100-6 | 205 | 170 | 148 | 110 | 15 | 3 | 4 | 18 | 2.85 |
| 1-125-6 | 235 | 200 | 178 | 135 | 17 | 3 | 8 | 18 | 3.88 |
| 1-150-6 | 260 | 225 | 202 | 161 | 17 | 3 | 8 | 18 | 4.39 |
| 1-175-6 | 290 | 255 | 232 | 196 | 19 | 3 | 8 | 18 | 5.36 |
| 1-200-6 | 315 | 280 | 258 | 222 | 19 | 3 | 8 | 18 | 5.89 |
| 1-225-6 | 340 | 305 | 282 | 245 | 19 | 3 | 8 | 18 | 6.6 |
| 1-250-6 | 370 | 335 | 312 | 273 | 20 | 3 | 12 | 18 | 7.67 |
| 1-300-6 | 435 | 395 | 365 | 325 | 20 | 4 | 12 | 22 | 10.28 |
| 1-350-6 | 485 | 445 | 415 | 377 | 22 | 4 | 12 | 22 | 12.58 |
| 1-400-6 | 535 | 495 | 465 | 426 | 24 | 4 | 16 | 22 | 15.2 |
| 1-450-6 | 590 | 550 | 520 | 480 | 24 | 4 | 16 | 22 | 17.25 |
| 1-500-6 | 640 | 600 | 570 | 530 | 25 | 4 | 16 | 22 | 19.72 |
| 1-600-6 | 755 | 705 | 670 | 630 | 25 | 5 | 20 | 26 | 26.24 |
| 1-700-6 | 860 | 810 | 775 | 720 | 27 | 5 | 24 | 26 | 36.68 |
| 1-800-6 | 975 | 920 | 880 | 820 | 27 | 5 | 24 | 30 | 46.14 |
| 1-900-6 | 1075 | 1020 | 980 | 920 | 29 | 5 | 24 | 30 | 55.1 |
| 1-1000-6 | 1175 | 1120 | 1080 | 1020 | 31 | 5 | 28 | 30 | 64.36 |
| 1-1200-6 | 1400 | 1340 | 1295 | 1220 | 34 | 5 | 32 | 33 | 99.03 |
| नामकरण | आयाम, मिमी | वजन (किग्रा | |||||||
| डी | डी1 | डी2 | डी1 | बी | एच | एन, | डी | ||
| पीनोमो= 1,0 एमपीए (10 किग्रा/सेमी2) | |||||||||
| 1-10-10 | 90 | 60 | 42 | 15 | 10 | 2 | 4 | 14 | 0.46 |
| 1-15-10 | 95 | 65 | 47 | 19 | 10 | 2 | 4 | 14 | 0.51 |
| 1-20-10 | 105 | 75 | 58 | 26 | 12 | 2 | 4 | 14 | 0.74 |
| 1-25-10 | 115 | 85 | 68 | 33 | 12 | 2 | 4 | 14 | 0.89 |
| 1-32-10 | 135 | 100 | 78 | 39 | 14 | 2 | 4 | 18 | 1.4 |
| 1-40-10 | 145 | 110 | 88 | 46 | 15 | 3 | 4 | 18 | 1.71 |
| 1-50-10 | 160 | 125 | 102 | 59 | 15 | 3 | 4 | 18 | 2.06 |
| 1-65-10 | 180 | 145 | 122 | 78 | 17 | 3 | 4 | 18 | 2.8 |
| 1-80-10 | 195 | 160 | 133 | 91 | 17 | 3 | 4 | 18 | 3.19 |
| 1-100-10 | 215 | 180 | 158 | 110 | 19 | 3 | 8 | 18 | 3.96 |
| 1-125-10 | 245 | 210 | 184 | 135 | 21 | 3 | 8 | 18 | 5.4 |
| 1-150-10 | 280 | 240 | 212 | 161 | 21 | 3 | 8 | 22 | 6.62 |
| 1-175-10 | 310 | 270 | 242 | 196 | 21 | 3 | 8 | 22 | 7.32 |
| 1-200-10 | 335 | 295 | 268 | 222 | 21 | 3 | 8 | 22 | 8.05 |
| 1-225-10 | 365 | 325 | 295 | 245 | 21 | 3 | 8 | 22 | 9.3 |
| 1-250-10 | 390 | 350 | 320 | 273 | 23 | 3 | 12 | 22 | 10.65 |
| 1-300-10 | 440 | 400 | 370 | 325 | 24 | 4 | 12 | 22 | 12.9 |
| 1-350-10 | 500 | 460 | 430 | 377 | 24 | 4 | 16 | 22 | 15.85 |
| 1-400-10 | 565 | 515 | 482 | 426 | 26 | 4 | 16 | 26 | 21.56 |
| 1-450-10 | 615 | 565 | 532 | 480 | 26 | 4 | 20 | 26 | 22.76 |
| 1-500-10 | 670 | 620 | 585 | 530 | 28 | 4 | 20 | 26 | 27.7 |
| 1-600-10 | 780 | 725 | 685 | 630 | 31 | 5 | 20 | 30 | 39.4 |
| 1-700-10 | 895 | 840 | 800 | 720 | 34 | 5 | 24 | 30 | 59.46 |
| 1-800-10 | 1010 | 950 | 905 | 820 | 37 | 5 | 24 | 33 | 79.16 |
| 1-900-10 | 1110 | 1050 | 1005 | 920 | 40 | 5 | 28 | 33 | 94.13 |
| 1-1000-10 | 1220 | 1160 | 1110 | 1020 | 43 | 5 | 28 | 33 | 118.43 |
| 1-1200-10 | 1455 | 1380 | 1330 | 1222 | 51 | 5 | 32 | 39 | 197.44 |
| 1-1400-10 | 1675 | 1590 | 1530 | 1420 | 60 | 5 | 36 | 45 | 278.92 |
| नामकरण | आयाम, मिमी | वजन (किग्रा | |||||||
| डी | डी1 | डी2 | डी1 | बी | एच | n, छिद्रों की संख्या | डी | ||
| पीनोमो= 1,6 एमपीए (16 किग्रा/सेमी .)2) | |||||||||
| 1-10-16 | 90 | 60 | 42 | 15 | 12 | 2 | 4 | 14 | 0.54 |
| 1-15-16 | 95 | 65 | 47 | 19 | 12 | 2 | 4 | 14 | 0.61 |
| 1-20-16 | 105 | 75 | 58 | 26 | 14 | 2 | 4 | 14 | 0.86 |
| 1-25-16 | 115 | 85 | 68 | 33 | 16 | 2 | 4 | 14 | 1.17 |
| 1-32-16 | 135 | 100 | 78 | 39 | 16 | 2 | 4 | 18 | 1.58 |
| 1-40-16 | 145 | 110 | 88 | 46 | 17 | 3 | 4 | 18 | 1.96 |
| 1-50-16 | 160 | 125 | 102 | 59 | 19 | 3 | 4 | 18 | 2.58 |
| 1-65-16 | 180 | 145 | 122 | 78 | 21 | 3 | 4 | 18 | 3.42 |
| 1-80-16 | 195 | 160 | 133 | 91 | 21 | 3 | 4 | 18 | 3.71 |
| 1-100-16 | 215 | 180 | 158 | 110 | 23 | 3 | 8 | 18 | 4.73 |
| 1-125-16 | 245 | 210 | 184 | 135 | 25 | 3 | 8 | 18 | 6.38 |
| 1-150-16 | 280 | 240 | 212 | 161 | 25 | 3 | 8 | 22 | 7.81 |
| 1-175-16 | 310 | 270 | 242 | 196 | 25 | 3 | 8 | 22 | 8.64 |
| 1-200-16 | 335 | 295 | 268 | 222 | 27 | 3 | 12 | 22 | 10.1 |
| 1-225-16 | 365 | 325 | 295 | 245 | 27 | 3 | 12 | 22 | 11.7 |
| 1-250-16 | 405 | 355 | 320 | 273 | 28 | 3 | 12 | 26 | 14.49 |
| 1-300-16 | 460 | 410 | 370 | 325 | 28 | 4 | 12 | 26 | 17.78 |
| 1-350-16 | 520 | 470 | 430 | 377 | 30 | 4 | 16 | 26 | 22.88 |
| 1-400-16 | 580 | 525 | 482 | 426 | 34 | 4 | 16 | 30 | 31 |
| 1-450-16 | 640 | 585 | 532 | 480 | 38 | 4 | 20 | 30 | 39.64 |
| 1-500-16 | 710 | 650 | 585 | 530 | 44 | 4 | 20 | 33 | 57.01 |
| 1-600-16 | 840 | 770 | 685 | 630 | 45 | 5 | 20 | 39 | 80.03 |
| 1-700-16 | 910 | 840 | 800 | 720 | 47 | 5 | 24 | 39 | 84.21 |
| 1-800-16 | 1020 | 950 | 905 | 820 | 49 | 5 | 24 | 39 | 104.41 |
| 1-900-16 | 1120 | 1050 | 1005 | 920 | 54 | 5 | 28 | 39 | 128.6 |
| 1-1000-16 | 1255 | 1170 | 1110 | 1020 | 58 | 5 | 28 | 45 | 179.37 |
| 1-1200-16 | 1485 | 1390 | 1330 | 1220 | 71 | 5 | 32 | 52 | 297.78 |
| नामकरण | आयाम, मिमी | वजन (किग्रा | |||||||
| डी | डी1 | डी2 | डी1 | बी | एच | n, छिद्रों की संख्या | डी | ||
| पीनोमो= 2,5 एमपीए (25 किग्रा/सेमी .)2) | |||||||||
| 1-10-25 | 90 | 60 | 42 | 15 | 14 | 2 | 4 | 14 | 0.63 |
| 1-15-25 | 95 | 65 | 47 | 19 | 14 | 2 | 4 | 14 | 0.7 |
| 1-20-25 | 105 | 75 | 58 | 26 | 16 | 2 | 4 | 14 | 0.98 |
| 1-25-25 | 115 | 85 | 68 | 33 | 16 | 2 | 4 | 14 | 1.17 |
| 1-32-25 | 135 | 100 | 78 | 39 | 18 | 2 | 4 | 18 | 1.77 |
| 1-40-25 | 145 | 110 | 88 | 46 | 19 | 3 | 4 | 18 | 2.18 |
| 1-50-25 | 160 | 125 | 102 | 59 | 21 | 3 | 4 | 18 | 2.71 |
| 1-65-25 | 180 | 145 | 122 | 78 | 21 | 3 | 8 | 18 | 3.22 |
| 1-80-25 | 195 | 160 | 133 | 91 | 23 | 3 | 8 | 18 | 4.06 |
| 1-100-25 | 230 | 190 | 158 | 110 | 25 | 3 | 8 | 22 | 5.92 |
| 1-125-25 | 270 | 220 | 184 | 135 | 27 | 3 | 8 | 26 | 8.26 |
| 1-150-25 | 300 | 250 | 212 | 161 | 27 | 3 | 8 | 26 | 10.12 |
| 1-175-25 | 330 | 280 | 242 | 196 | 29 | 3 | 12 | 26 | 11.49 |
| 1-200-25 | 360 | 310 | 278 | 222 | 29 | 3 | 12 | 26 | 13.34 |
| 1-225-25 | 395 | 340 | 305 | 245 | 31 | 3 | 12 | 30 | 16.93 |
| 1-250-25 | 425 | 370 | 335 | 273 | 31 | 3 | 12 | 30 | 18.9 |
| 1-300-25 | 485 | 430 | 390 | 325 | 32 | 4 | 16 | 30 | 23.95 |
| 1-350-25 | 550 | 490 | 450 | 377 | 38 | 4 | 16 | 33 | 34.35 |
| 1-400-25 | 610 | 550 | 505 | 426 | 40 | 4 | 16 | 33 | 44.62 |
| 1-450-25 | 660 | 600 | 555 | 480 | 44 | 4 | 20 | 33 | 51.8 |
| 1-500-25 | 730 | 660 | 615 | 530 | 48 | 4 | 20 | 39 | 67.3 |
| 1-600-25 | 840 | 770 | 720 | 630 | 49 | 5 | 20 | 39 | 90.87 |
| 1-700-25 | 960 | 875 | 820 | 720 | 55 | 5 | 24 | 45 | 126.82 |
| 1-800-25 | 1075 | 990 | 930 | 820 | 63 | 5 | 24 | 45 | 181.43 |
ланцы стальные лоские риварныетрубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на номинальное давление PN от 1 до 25 кгс/см2;номинальный иаметр DN 10 о 250 мм, типы ланцев - 01, 02, 11, размерный ряд - 1 / 2, исполнение уплотните, L,В,Вной – углеродистая, легированная конструкционная, коррозионно-стойкая, группы контроля - I, II, III, IV, изготавливаются в соответствии с требованиями ГОСТ 33259-2015 "Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие टेस्निज़ेस्किए ट्रिप्वानिआ».
शर्तें:
1) भुगतान: अटल एल/सी नजर में या टी/टी, डी/पी
2) डिलिवरी अवधि एफओबी चीन पोर्ट या सीआईएफ क्रेता पोर्ट
3) पैकिंग: प्लाईवुड फूस / मामला
संपर्क करना:
बिक्री प्रबंधक: ग्रेस झांग
हेबै XINFENG उच्च दबाव निकला हुआ किनारा और पाइप फिटिंग कं, लि।
जोड़ें: मेनकुन काउंटी, कंग्जो शहर, हेबै प्रांत, चीन 061400
मोबाइल: 86 18031772015 (वीचैट, व्हाट्सएप)
दूरभाष: 86-317-6725755
ईमेल:info4@hbxfgj.com
स्काइप: कंग्जोझंगनान
सामान्य प्रश्न:
1. आपका MOQ क्या है?
आम तौर पर प्रत्येक आकार के लिए हमारा MOQ 1ton है।यदि आपको लगता है कि यह बहुत अधिक है, तो हम आपकी आवश्यकता के अनुसार विवरण में चर्चा कर सकते हैं।
2. क्या आप मुफ्त नमूना पेश कर सकते हैं?
हां, हम 150 मीटर - 200 मीटर के नि: शुल्क नमूने प्रदान कर सकते हैं।
3. आपकी डिलीवरी का समय क्या है?
हम 30-45 दिनों में वितरित करेंगे
4. क्या आप एक कंटेनर में मिश्रित उत्पादों को स्वीकार कर सकते हैं?
हाँ, हम निश्चित रूप से स्वीकार करते हैं।
व्यक्ति से संपर्क करें: Miss. Mandy Liu
दूरभाष: 0086 18903173335
फैक्स: 86-0317-6853077-6723871
