उत्पाद विवरण:
|
| उत्पादन विधि: | जाली | सामग्री: | कार्बन स्टील और स्टेनलेस स्टील |
|---|---|---|---|
| आकार: | 1/2 "-72" | दबाव: | 125 एलबीएस, 150 एलबीएस, 300 एलबीएस, 400 एलबीएस, 600 एलबीएस, 900 एलबीएस, 1500 एलबीएस और 2500 एलबीएस |
| निकला हुआ किनारा प्रकार: | वेल्डिंग नेक, स्लिप ऑन, ब्लाइंड, सॉकेट वेल्डिंग, लैप जोंट और थ्रेडेड फ्लेंज | परत: | ब्लैक पेंट, येलो पेंट, हॉट गैल्वनाइज्ड, कोल्ड गैल्वेनाइज्ड और ऑयल |
| सतह: | उठा हुआ चेहरा, सपाट चेहरा और रिंग जॉइंट | पिरोया प्रकार: | npt |
| मोटाई: | एसटीडी, SCH10, SCH20, SCH30, SCH40, XS, SCH80, SCH100, SCH120, SCH160 | ||
| प्रमुखता देना: | जाली निकला हुआ किनारा एएनएसआई बी 16 5 150 एलबीएस,निकला हुआ किनारा एएनएसआई बी 16.5 300 एलबीएस,ब्लैक पेंटिंग एएसएमई बी 16.47 |
||

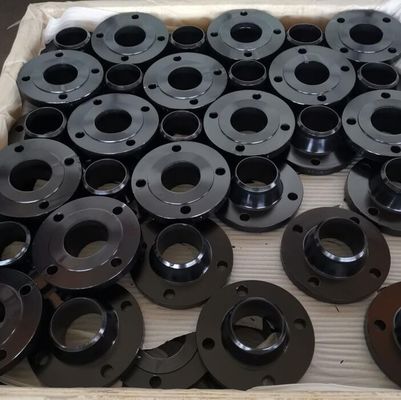

जाली निकला हुआ किनारा ASME B16.5 और ASME B16.47
जाली निकला हुआ किनारा ANSI B16.5 और ASME B16.47 ASTM A105 150LBS 300LBS ब्लैक पेंटिंग के साथ वेल्डिंग गर्दन
सामग्री: कार्बन स्टील एएसटीएम ए 105 / ए 105 एन;A694 F42-F70;A-350 LF1 / LF2;
स्टेनलेस स्टील एएसटीएम A182 F304/304L, F316/316L F321 F51
मिश्र धातु इस्पात एएसटीएम ए 182 एफ 11 / एफ 12 / एफ 22
उत्पादन विधि: जाली

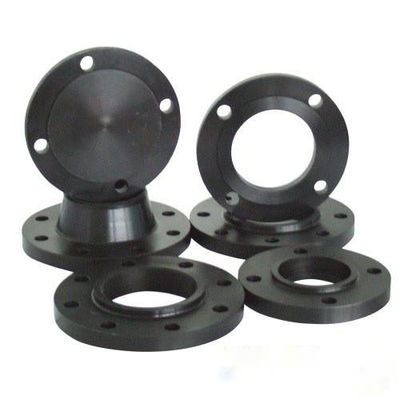

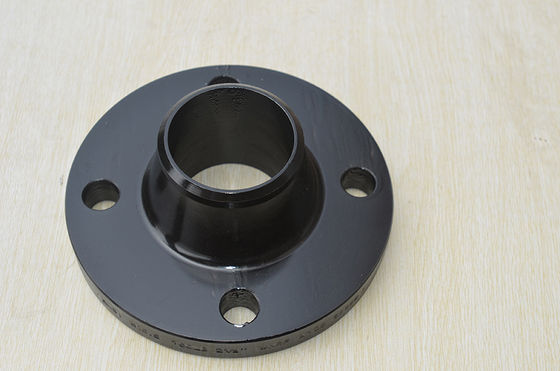

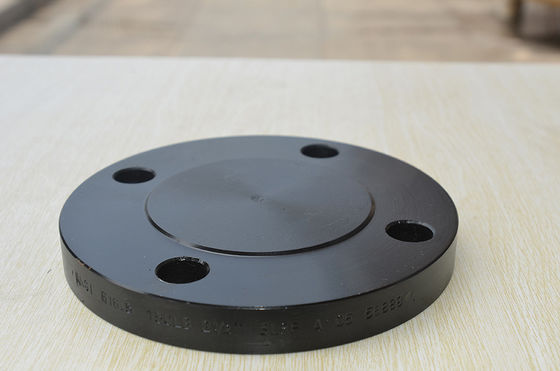

निकला हुआ किनारा प्रकार: वेल्डिंग गर्दन, पर्ची पर, अंधा, सॉकेट वेल्डिंग, गोद जोंट और थ्रेडेड निकला हुआ किनारा
दबाव: 125 एलबीएस, 150 एलबीएस, 300 एलबीएस, 400 एलबीएस, 600 एलबीएस, 900 एलबीएस, 1500 एलबीएस और 2500 एलबीएस
आकार सीमा: 1/2 "-72"
मोटाई: SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH160
सतह: उठाया चेहरा (आरएफ), फ्लैट चेहरा (एफएफ), अंगूठी संयुक्त (आरटीजे)
पिरोया प्रकार:एनपीटी और बसपा
अंकन: एक्सएफ एएसएमई बी 16.5 / एएसएमई बी 16.47 दबाव सामग्री का आकार आरएक्सएक्स मोटाई गर्मी संख्या।
कोटिंग: काला पेंट, पीला पेंट, गर्म जस्ती, ठंडा जस्ती और तेल Cold
प्रमाण पत्र: आईएसओ 9 001, पीईडी, एडी 2000 डब्ल्यू 0, एमटीसी एन 10204-3.1 फॉर्म के साथ
| साधारण साइज़ | बाहर व्यास (ओडी) |
न्यूनतम।मोटाई (टी) |
आरएफ दीया। (आर) |
बोल्ट छेद की संख्या | छेद का व्यास | ठीक वृत्त (ईसा पूर्व) |
एसओ बोर आईडी (एसबी) |
डब्ल्यूएन बोर आईडी (पश्चिम बंगाल) |
दीया।हब बेस (एचबी) |
दीया।हब टॉप . का (एचटी) |
एसओ एलटीएच (एसएल) |
डब्ल्यूएन एलटीएच (डब्ल्यूएल) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.50 | 0.38 | 1.38 | 4 | 0.62 | 2.38 | 0.88 | 0.62 | 1.19 | 0.84 | 0.56 | 1.81 |
| 3/4 | 3.88 | 0.44 | 1.69 | 4 | 0.62 | 2.75 | 1.09 | 0.82 | 1.50 | 1.05 | 0.56 | 2.00 |
| 1 | 4.25 | 0.50 | 2.00 | 4 | 0.62 | 3.12 | 1.36 | 1.05 | 1.94 | 1.32 | 0.62 | 2.12 |
| 11/4 | 4.62 | 0.56 | 2.50 | 4 | 0.62 | 3.50 | 1.70 | 1.38 | 2.31 | 1.66 | 0.75 | 2.19 |
| 11/2 | 5.00 | 0.62 | 2.88 | 4 | 0.62 | 3.88 | 1.95 | 1.61 | 2.56 | 1.90 | 0.81 | 2.38 |
| 2 | 6.00 | 0.69 | 3.62 | 4 | 0.75 | 4.75 | २.४४ | 2.07 | 3.06 | 2.38 | 0.94 | २.४४ |
| 21/2 | 7.00 | 0.81 | 4.12 | 4 | 0.75 | 5.50 | 2.94 | २.४७ | 3.56 | 2.88 | 1.06 | 2.69 |
| 3 | 7.50 | 0.88 | 5.00 | 4 | 0.75 | 6.00 | 3.57 | 3.07 | 4.25 | 3.50 | 1.12 | 2.69 |
| 31/2 | 8.50 | 0.88 | 5.50 | 8 | 0.75 | 7.00 | 4.07 | 3.55 | 4.81 | 4.00 | 1.19 | 2.75 |
| 4 | 9.00 | 0.88 | 6.19 | 8 | 0.75 | 7.50 | 4.57 | 4.03 | 5.31 | 4.50 | 1.25 | 2.94 |
| 5 | 10.00 | 0.88 | 7.31 | 8 | 0.88 | 8.50 | 5.66 | 5.05 | 6.44 | 5.56 | 1.38 | 3.44 |
| 6 | 11.00 | 0.94 | 8.50 | 8 | 0.88 | 9.50 | 6.72 | 6.07 | 7.56 | 6.63 | 1.50 | 3.44 |
| 8 | १३.५० | 1.06 | 10.62 | 8 | 0.88 | 11.75 | 8.72 | 7.98 | 9.69 | 8.63 | 1.69 | 3.94 |
| 10 | 16.00 | 1.12 | 12.75 | 12 | 1.00 | 14.25 | 10.88 | 10.02 | 12.00 | 10.75 | 1.88 | 3.94 |
| 12 | 19.00 | 1.19 | 15.00 | 12 | 1.00 | १७.०० | 12.88 | 12.00 | 14.38 | 12.75 | 2.12 | 4.44 |
| 14 | २१.०० | 1.31 | १६.२५ | 12 | 1.12 | 18.75 | 14.14 | 13.25 | 15.75 | 14.00 | 2.19 | 4.94 |
| 16 | 23.50 | 1.38 | 18.50 | 16 | 1.12 | २१.२५ | १६.१६ | 15.25 | 18.00 | 16.00 | २.४४ | 4.94 |
| १८ | 25.00 | 1.50 | २१.०० | 16 | 1.25 | 22.75 | 18.18 | 17.25 | 19.88 | 18.00 | 2.62 | 5.44 |
| 20 | २७.५० | 1.62 | 23.00 | 20 | 1.25 | 25.00 | 20.20 | 19.25 | २२.०० | 20.00 | 2.81 | 5.62 |
| 22 | 29.50 | 1.75 | 25.25 | 20 | 1.38 | २७.२५ | 22.22 | २१.२५ | 24.25 | २२.०० | 3.07 | 5.82 |
| 24 | 32.00 | 1.81 | २७.२५ | 20 | 1.38 | 29.50 | 24.25 | 23.25 | 26.12 | 24.00 | 3.19 | 5.94 |
आयाम इंच में हैं
बोल्ट छेद व्यास 1/8 "बोल्ट व्यास से बड़ा"
| साधारण साइज़ | बाहर व्यास (ओडी) |
न्यूनतम।मोटाई (टी) |
आरएफ दीया। (आर) |
बोल्ट छेद की संख्या | छेद का व्यास | ठीक वृत्त (ईसा पूर्व) |
एसओ बोर आईडी (एसबी) |
डब्ल्यूएन बोर आईडी (पश्चिम बंगाल) |
दीया।हब बेस (एचबी) |
दीया।हब टॉप (एचटी) |
एसओ एलटीएच (एसएल) |
डब्ल्यूएन एलटीएच (डब्ल्यूएल) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.75 | 0.50 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 0.62 | 1.50 | 0.84 | 0.81 | 2.00 |
| 3/4 | 4.62 | 0.56 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 0.82 | 1.88 | 1.05 | 0.94 | 2.19 |
| 1 | 4.88 | 0.62 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 1.05 | 2.12 | 1.32 | 1.00 | 2.38 |
| 11/4 | 5.25 | 0.69 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 1.38 | 2.50 | 1.66 | 1.00 | 2.50 |
| 11/2 | 6.12 | 0.75 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 1.61 | 2.75 | 1.90 | 1.13 | 2.63 |
| 2 | 6.50 | 0.81 | 3.62 | 8 | 0.75 | 5.00 | २.४४ | 2.07 | 3.31 | 2.38 | 1.25 | 2.69 |
| 21/2 | 7.50 | 0.94 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | २.४७ | 3.94 | 2.88 | 1.44 | 2.94 |
| 3 | 8.25 | 1.06 | 5.00 | 8 | 0.88 | 6.62 | 3.57 | 3.07 | 4.62 | 3.50 | 1.63 | 3.06 |
| 31/2 | 9.00 | 1.12 | 5.50 | 8 | 0.88 | 7.25 | 4.07 | 3.55 | 5.25 | 4.00 | 1.69 | 3.13 |
| 4 | 10.00 | 1.19 | 6.19 | 8 | 0.88 | 7.88 | 4.57 | 4.03 | 5.75 | 4.50 | 1.82 | 3.32 |
| 5 | 11.00 | 1.31 | 7.31 | 8 | 0.88 | 9.25 | 5.66 | 5.05 | 7.00 | 5.56 | 1.94 | 3.82 |
| 6 | 12.50 | 1.38 | 8.50 | 12 | 0.88 | 10.62 | 6.72 | 6.07 | 8.12 | 6.63 | 2.00 | 3.82 |
| 8 | 15.00 | 1.56 | 10.62 | 12 | 1.00 | १३.०० | 8.72 | 7.98 | 10.25 | 8.63 | 2.38 | 4.32 |
| 10 | १७.५० | 1.81 | 12.75 | 16 | 1.12 | 15.25 | 10.88 | 10.02 | 12.62 | 10.75 | 2.56 | 4.56 |
| 12 | 20.50 | 1.94 | 15.00 | 16 | 1.25 | 17.75 | 12.88 | 12.00 | 14.75 | 12.75 | 2.82 | 5.06 |
| 14 | 23.00 | 2.06 | १६.२५ | 20 | 1.25 | 20.25 | 14.14 | 13.25 | १६.७५ | 14.00 | 2.94 | 5.56 |
| 16 | 25.50 | 2.19 | 18.50 | 20 | 1.38 | 22.50 | १६.१६ | 15.25 | 19.00 | 16.00 | 3.19 | 5.69 |
| १८ | 28.00 | 2.31 | २१.०० | 24 | 1.38 | 24.75 | 18.18 | 17.25 | २१.०० | 18.00 | 3.44 | 6.19 |
| 20 | 30.50 | २.४४ | २३.१२ | 24 | 1.38 | २७.०० | 20.20 | 19.25 | २३.१२ | 20.00 | 3.69 | 6.32 |
| 22 | 33.00 | 2.57 | 25.25 | 24 | 1.63 | 29.25 | 22.22 | २१.२५ | 25.25 | २२.०० | 3.93 | 6.43 |
| 24 | 36.00 | 2.69 | २७.६२ | 24 | 1.63 | 32.00 | 24.25 | 23.25 | २७.६२ | 24.00 | 4.13 | 6.56 |
* फ्लैंग्स टाइप 21 के लिए बाहरी हब व्यास लगभग बाहरी पाइप व्यास से मेल खाता है।
ध्यान दें : एएसएमई बी१६.५ से पी/टी रेटिंग केवल निकला हुआ किनारा प्रकार ०५, ११, १२, १३ और २१ के लिए लागू होता है, जिसमें डीएन ६०० तक और इसमें नाममात्र का आकार होता है। अन्य सभी फ्लैंग्स की पी/टी रेटिंग निर्माता और के बीच सहमत होगी। क्रेता।
| साधारण साइज़ | बाहर व्यास (ओडी) |
न्यूनतम।मोटाई (टी) |
आरएफ दीया। (आर) |
बोल्ट छेद की संख्या | छेद का व्यास | ठीक वृत्त (ईसा पूर्व) |
एसओ बोर आईडी (एसबी) |
दीया।हब बेस (एचबी) |
दीया।हब टॉप (एचटी) |
एसओ एलटीएच (एसएल) |
डब्ल्यूएन एलटीएच (डब्ल्यूएल) |
* डब्ल्यूएन बोर आईडी (पश्चिम बंगाल) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.75 | 0.56 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 1.5 | 0.84 | 0.88 | 2.06 | * |
| 3/4 | 4.62 | 0.62 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 1.88 | 1.05 | 1.00 | 2.25 | * |
| 1 | 4.88 | 0.69 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 2.12 | 1.32 | 1.06 | २.४४ | * |
| 11/4 | 5.25 | 0.81 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 2.50 | 1.66 | 1.12 | 2.62 | * |
| 11/2 | 6.12 | 0.88 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 2.75 | 1.90 | 1.25 | 2.75 | * |
| 2 | 6.50 | 1.00 | 3.62 | 8 | 0.75 | 5.00 | २.४४ | 3.31 | 2.38 | 1.44 | 2.88 | * |
| 21/2 | 7.50 | 1.12 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 3.94 | 2.88 | 1.62 | 3.12 | * |
| 3 | 8.25 | 1.25 | 5.00 | 8 | 0.88 | 6.62 | 3.57 | 4.62 | 3.50 | 1.81 | 3.25 | * |
| 31/2 | 9.00 | 1.38 | 5.50 | 8 | 1.00 | 7.25 | 4.07 | 5.25 | 4.00 | 1.94 | 3.38 | * |
| 4 | 10.00 | 1.38 | 6.19 | 8 | 1.00 | 7.88 | 4.57 | 5.75 | 4.50 | 2.00 | 3.50 | * |
| 5 | 11.00 | 1.50 | 7.31 | 8 | 1.00 | 9.25 | 5.66 | 7.00 | 5.56 | 2.12 | 4.00 | * |
| 6 | 12.50 | 1.62 | 8.50 | 12 | 1.00 | 10.62 | 6.72 | 8.12 | 6.63 | 2.25 | 4.06 | * |
| 8 | 15.00 | 1.88 | 10.62 | 12 | 1.12 | १३.०० | 8.72 | 10.25 | 8.63 | 2.69 | 4.62 | * |
| 10 | १७.५० | 2.12 | 12.75 | 16 | 1.25 | 15.25 | 10.88 | 12.62 | 10.75 | 2.88 | 4.88 | * |
| 12 | 20.50 | 2.25 | 15.00 | 16 | 1.38 | 17.75 | 12.88 | 14.75 | 12.75 | 3.12 | 5.38 | * |
| 14 | 23.00 | 2.38 | १६.२५ | 20 | 1.38 | 20.25 | 14.14 | १६.७५ | 14.00 | 3.31 | 5.88 | * |
| 16 | 25.50 | 2.50 | 18.50 | 20 | 1.50 | 22.50 | १६.१६ | 19.00 | 16.00 | 3.69 | 6.00 | * |
| १८ | 28.00 | 2.62 | २१.०० | 24 | 1.50 | 24.75 | 18.18 | २१.०० | 18.00 | 3.88 | 6.50 | * |
| 20 | 30.50 | 2.75 | २३.१२ | 24 | 1.62 | २७.०० | 20.20 | २३.१२ | 20.00 | 4.00 | 6.62 | * |
| 22 | 33.00 | 2.88 | 25.25 | 24 | 1.75 | 29.25 | 22.22 | 25.25 | २२.०० | 4.25 | 6.75 | * |
| 24 | 36.00 | 3.00 | २७.२५ | 24 | 1.88 | 32.00 | 24.25 | २७.६२ | 24.00 | 4.50 | 6.88 | * |
बोल्ट छेद व्यास 1/8 "बोल्ट व्यास से बड़ा"
| साधारण साइज़ | बाहर व्यास (ओडी) |
न्यूनतम।मोटाई (टी) |
आरएफ दीया। (आर) |
बोल्ट छेद की संख्या | छेद का व्यास | ठीक वृत्त (ईसा पूर्व) |
एसओ बोर आईडी (एसबी) |
दीया।हब बेस (एचबी) |
दीया।हब टॉप (एचटी) |
एसओ एलटीएच (एसएल) |
डब्ल्यूएन एलटीएच (डब्ल्यूएल) |
* डब्ल्यूएन बोर आईडी (पश्चिम बंगाल) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 3.75 | 0.56 | 1.38 | 4 | 0.63 | 2.62 | 0.88 | 1.50 | 0.84 | 0.88 | 2.06 | * |
| 3/4 | 4.62 | 0.62 | 1.69 | 4 | 0.75 | 3.25 | 1.09 | 1.88 | 1.05 | 1.00 | 2.25 | * |
| 1 | 4.88 | 0.69 | 2.00 | 4 | 0.75 | 3.50 | 1.36 | 2.12 | 1.32 | 1.06 | २.४४ | * |
| 11/4 | 5.25 | 0.81 | 2.50 | 4 | 0.75 | 3.88 | 1.70 | 2.50 | 1.66 | 1.12 | 2.62 | * |
| 11/2 | 6.12 | 0.88 | 2.88 | 4 | 0.88 | 4.50 | 1.95 | 2.75 | 1.90 | 1.25 | 2.75 | * |
| 2 | 6.50 | 1.00 | 3.62 | 8 | 0.75 | 5.00 | २.४४ | 3.31 | 2.38 | 1.44 | 2.88 | * |
| 21/2 | 7.50 | 1.12 | 4.12 | 8 | 0.88 | 5.88 | 2.94 | 3.94 | 2.88 | 1.62 | 3.12 | * |
| 3 | 8.25 | 1.25 | 5.00 | 8 | 0.88 | 6.62 | 3.57 | 4.62 | 3.50 | 1.81 | 3.25 | * |
| 31/2 | 9.00 | 1.38 | 5.50 | 8 | 1.00 | 7.25 | 4.07 | 5.25 | 4.00 | 1.94 | 3.38 | * |
| 4 | 10.75 | 1.50 | 6.19 | 8 | 1.00 | 8.50 | 4.57 | 6.00 | 4.50 | 2.12 | 4.00 | * |
| 5 | १३.०० | 1.75 | 7.31 | 8 | 1.12 | 10.50 | 5.66 | 7.44 | 5.56 | 2.38 | 4.50 | * |
| 6 | 14.00 | 1.88 | 8.50 | 12 | 1.12 | 11.50 | 6.72 | 8.75 | 6.63 | 2.62 | 4.62 | * |
| 8 | १६.५० | 2.19 | 10.62 | 12 | 1.25 | 13.75 | 8.72 | 10.75 | 8.63 | 3.00 | 5.25 | * |
| 10 | 20.00 | 2.50 | 12.75 | 16 | 1.38 | १७.०० | 10.88 | १३.५० | 10.75 | 3.38 | 6.00 | * |
| 12 | २२.०० | 2.62 | 15.00 | 20 | 1.38 | 19.25 | 12.88 | 15.75 | 12.75 | 3.62 | 6.12 | * |
| 14 | 23.75 | 2.75 | १६.२५ | 20 | 1.50 | 20.75 | 14.14 | १७.०० | 14.00 | 3.69 | 6.50 | * |
| 16 | २७.०० | 3.00 | 18.50 | 20 | 1.63 | 23.75 | १६.१६ | 19.50 | 16.00 | 4.19 | 7.00 | * |
| १८ | 29.25 | 3.25 | २१.०० | 20 | 1.75 | 25.75 | 18.18 | २१.५० | 18.00 | 4.62 | 7.25 | * |
| 20 | 32.00 | 3.50 | 23.00 | 24 | 1.75 | 28.50 | 20.20 | 24.00 | 20.00 | 5.00 | 7.50 | * |
| 22 | 34.25 | 3.75 | 25.25 | 24 | 1.88 | 30.63 | 22.22 | 26.25 | २२.०० | 5.25 | 7.75 | * |
| 24 | 37.00 | 4.00 | २७.२५ | 24 | 2.00 | 33.00 | 24.25 | 28.25 | 24.00 | 5.50 | 8.00 | * |
| साधारण साइज़ | बाहर व्यास (ओडी) |
न्यूनतम।मोटाई (टी) |
आरएफ दीया। (आर) |
बोल्ट छेद की संख्या | छेद का व्यास | ठीक वृत्त (ईसा पूर्व) |
एसओ बोर आईडी (एसबी) |
* डब्ल्यूएन बोर आईडी (पश्चिम बंगाल) |
दीया।हब बेस (एचबी) |
दीया।हब टॉप (एचटी) |
एसओ एलटीएच (एसएल) |
डब्ल्यूएन एलटीएच (डब्ल्यूएल) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 9.50 | 1.50 | 5.00 | 8 | 1.00 | 7.50 | 3.57 | * | 5.00 | 3.50 | 2.12 | 4.00 |
| 4 | 11.50 | 1.75 | 6.19 | 8 | 1.25 | 9.25 | 4.57 | * | 6.25 | 4.50 | 2.75 | 4.50 |
| 5 | 13.75 | 2.00 | 7.31 | 8 | 1.38 | 11.00 | 5.66 | * | 7.50 | 5.56 | 3.12 | 5.00 |
| 6 | 15.00 | 2.19 | 8.50 | 12 | 1.25 | 12.50 | 6.72 | * | 9.25 | 6.63 | 3.38 | 5.50 |
| 8 | 18.50 | 2.50 | 10.63 | 12 | 1.50 | १५.५० | 8.72 | * | 11.75 | 8.63 | 4.00 | 6.38 |
| 10 | २१.५० | 2.75 | 12.75 | 16 | 1.50 | 18.50 | 10.88 | * | 14.50 | 10.75 | 4.25 | 7.25 |
| 12 | 24.00 | 3.12 | 15.00 | 20 | 1.50 | २१.०० | 12.88 | * | १६.५० | 12.75 | 4.63 | 7.88 |
| 14 | 25.25 | 3.38 | १६.२५ | 20 | 1.63 | २२.०० | 14.14 | * | 17.75 | 14.00 | 5.12 | 8.38 |
| 16 | 27.75 | 3.50 | 18.50 | 20 | 1.75 | 24.25 | १६.१६ | * | 20.00 | 16.00 | 5.25 | 8.50 |
| १८ | 31.00 | 4.00 | २१.०० | 20 | 2.00 | २७.०० | 18.18 | * | 22.25 | 18.00 | 6.00 | 9.00 |
| 20 | 33.75 | 4.25 | 23.00 | 20 | 2.13 | 29.50 | 20.20 | * | 24.50 | 20.00 | 6.25 | 9.75 |
| 24 | 41.00 | 5.50 | २७.२५ | 20 | 2.63 | 35.50 | 24.25 | * | 29.50 | 24.00 | 8.00 | 11.50 |
| साधारण साइज़ | बाहर व्यास (ओडी) |
न्यूनतम।मोटाई (टी) |
आरएफ दीया। (आर) |
बोल्ट छेद की संख्या | छेद का व्यास | ठीक वृत्त (ईसा पूर्व) |
सो बोर आईडी (एसबी) |
दीया।हब बेस (एचबी) |
दीया।हब टॉप (एचटी) |
एसओ एलटीएच (एसएल) |
डब्ल्यूएन एलटीएच (डब्ल्यूएल) |
* डब्ल्यूएन बोर आईडी (पश्चिम बंगाल) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 4.75 | 0.88 | 1.38 | 4 | 0.88 | 3.25 | 0.88 | 1.50 | 0.84 | 1.25 | 2.38 | * |
| 3/4 | 5.12 | 1.00 | 1.69 | 4 | 0.88 | 3.50 | 1.09 | 1.75 | 1.05 | 1.38 | 2.75 | * |
| 1 | 5.88 | 1.12 | 2.00 | 4 | 1.00 | 4.00 | 1.36 | 2.06 | 1.32 | 1.62 | 2.88 | * |
| 11/4 | 6.25 | 1.12 | 2.50 | 4 | 1.00 | 4.38 | 1.70 | 2.50 | 1.66 | 1.62 | 2.88 | * |
| 11/2 | 7.00 | 1.25 | 2.88 | 4 | 1.12 | 4.88 | 1.95 | 2.75 | 1.90 | 1.75 | 3.25 | * |
| 2 | 8.50 | 1.50 | 3.63 | 8 | 1.00 | 6.50 | २.४४ | 4.12 | 2.38 | 2.25 | 4.00 | * |
| 21/2 | 9.62 | 1.62 | 4.13 | 8 | 1.12 | 7.50 | 2.94 | 4.88 | 2.88 | 2.50 | 4.12 | * |
| 3 | 10.50 | 1.88 | 5.00 | 8 | 1.25 | 8.00 | - | 5.25 | 3.50 | - | 4.62 | * |
| 4 | 12.25 | 2.12 | 6.19 | 8 | 1.38 | 9.50 | - | 6.38 | 4.50 | - | 4.88 | * |
| 5 | 14.75 | 2.88 | 7.31 | 8 | 1.63 | 11.50 | - | 7.75 | 5.56 | - | 6.12 | * |
| 6 | १५.५० | 3.25 | 8.50 | 12 | 1.50 | 12.50 | - | 9.00 | 6.63 | - | 6.75 | * |
| 8 | 19.00 | 3.62 | 10.63 | 12 | 1.75 | १५.५० | - | 11.50 | 8.63 | - | 8.38 | * |
| 10 | 23.00 | 4.25 | 12.75 | 12 | 2.00 | 19.00 | - | 14.50 | 10.75 | - | 10.00 | * |
| 12 | 26.50 | 4.88 | 15.00 | 16 | 2.12 | 22.50 | - | 17.75 | 12.75 | - | 11.12 | * |
| 14 | 29.50 | 5.25 | १६.२५ | 16 | 2.38 | 25.00 | - | 19.50 | 14.00 | - | 11.75 | * |
| 16 | 32.50 | 5.75 | 18.50 | 16 | 2.63 | 27.75 | - | २१.७५ | 16.00 | - | 12.25 | * |
| १८ | 36.00 | 6.38 | २१.०० | 16 | 2.88 | 30.50 | - | 23.50 | 18.00 | - | 12.88 | * |
| 20 | 38.75 | 7.00 | 23.00 | 16 | 3.12 | 32.75 | - | 25.25 | 20.00 | - | 14.00 | * |
| 24 | 46.00 | 8.00 | २७.२५ | 16 | 3.63 | 39.00 | - | 30.00 | 24.00 | - | 16.00 | * |
| साधारण साइज़ | बाहर व्यास (ओडी) |
न्यूनतम।मोटाई (टी) |
आरएफ दीया। (आर) |
बोल्ट छेद की संख्या | छेद का व्यास | ठीक वृत्त (ईसा पूर्व) |
दीया।हब बेस (एचबी) |
दीया।हब टॉप (एचटी) |
एसओ एलटीएच (एसएल) |
डब्ल्यूएन एलटीएच (डब्ल्यूएल) |
* डब्ल्यूएन बोर आईडी (पश्चिम बंगाल) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 | 5.25 | 1.19 | 1.38 | 4 | 0.88 | 3.50 | 1.69 | 0.84 | 1.56 | 2.88 | * |
| 3/4 | 5.50 | 1.25 | 1.69 | 4 | 0.88 | 3.75 | 2.00 | 1.05 | 1.69 | 3.12 | * |
| 1 | 6.25 | 1.38 | 2.00 | 4 | 1.00 | 4.25 | 2.25 | 1.32 | 1.88 | 3.50 | * |
| 11/4 | 7.25 | 1.50 | 2.50 | 4 | 1.12 | 5.13 | 2.88 | 1.66 | 2.06 | 3.75 | * |
| 11/2 | 8.00 | 1.75 | 2.88 | 4 | 1.25 | 5.75 | 3.12 | 1.90 | 2.38 | 4.38 | * |
| 2 | 9.25 | 2.00 | 3.63 | 8 | 1.12 | 6.75 | 3.75 | 2.38 | 2.75 | 5.00 | * |
| 21/2 | 10.50 | 2.25 | 4.13 | 8 | 1.25 | 7.75 | 4.50 | 2.88 | 3.12 | 5.62 | * |
| 3 | 12.00 | 2.62 | 5.00 | 8 | 1.38 | 9.00 | 5.25 | 3.50 | - | 6.62 | * |
| 4 | 14.00 | 3.00 | 6.19 | 8 | 1.63 | 10.75 | 6.50 | 4.50 | - | 7.50 | * |
| 5 | १६.५० | 3.62 | 7.31 | 8 | 1.88 | 12.75 | 8.00 | 5.56 | - | 9.00 | * |
| 6 | 19.00 | 4.25 | 8.50 | 8 | 2.12 | 14.50 | 9.25 | 6.63 | - | 10.75 | * |
| 8 | २१.७५ | 5.00 | 10.63 | 12 | 2.12 | 17.25 | 12.00 | 8.63 | - | 12.50 | * |
| 10 | 26.50 | 6.50 | 12.75 | 12 | 2.63 | २१.२५ | 14.75 | 10.75 | - | १६.५० | * |
| 12 | 30.00 | 7.25 | 15.00 | 12 | 2.88 | 24.38 | 17.38 | 12.75 | - | 18.25 | * |
संपर्क करें:
बिक्री प्रबंधक: एनी
हेबै XINFENG उच्च दबाव निकला हुआ किनारा और पाइप फिटिंग कं, लि।
जोड़ें: मेनकुन काउंटी, कंग्जो शहर, हेबेई प्रांत, चीन 061400
मोबाइल: 86 18031772012 (वीचैट, व्हाट्सएप)
दूरभाष: 86-317-6016612
ईमेल: info3@hbxfgj.com
स्काइप: एनी१९८९७२३
प्रश्न: 532326446
सामान्य प्रश्न:
1. आपका MOQ क्या है?
आम तौर पर प्रत्येक आकार के लिए हमारा MOQ 1ton है।यदि आपको लगता है कि यह बहुत अधिक है, तो हम आपकी आवश्यकता के अनुसार विवरण में चर्चा कर सकते हैं।
2. क्या आप मुफ्त नमूना पेश कर सकते हैं?
हां, हम 150 मीटर - 200 मीटर के नि: शुल्क नमूने प्रदान कर सकते हैं।
3. आपकी डिलीवरी का समय क्या है?
हम 30-35 दिनों में वितरित करेंगे
4. क्या आप मिश्रित उत्पादों को एक कंटेनर में स्वीकार कर सकते हैं?
हाँ, हम निश्चित रूप से स्वीकार करते हैं।
व्यक्ति से संपर्क करें: Miss. Mandy Liu
दूरभाष: 0086 18903173335
फैक्स: 86-0317-6853077-6723871
