JIS B2220 1K 2K SS400 प्लेट निकला हुआ किनारा DN10 से DN1500 पीला पेंट ब्लाइंड निकला हुआ किनारा

JIS B2220 1K 2K 5K 10K 16K 20K 30K 40K SS400 SOP BLIND SOH Flange

JIS B2220 5K 10K 16K 20K 30K 40K 1K और 2K SS400 प्लेट फ्लेंज और ब्लाइंड फ्लेंज येलो पेंट

सामग्री: कार्बन स्टील SS400 और स्टेनलेस स्टील SS304/304L SS316/316L

उत्पादन विधि: जाली

निकला हुआ किनारा प्रकार: स्लिप ऑन (एसओपी) ब्लाइंड एसओएच

दबाव: 1 के, 2 के, 5 के, 10 के, 16 के, 20 के, 30 के, 40 के

आकार सीमा: डीएन 10-डीएन 1500

सतह: फ्लैट फेस ए-टाइप, बी-टाइप, सी-टाइप

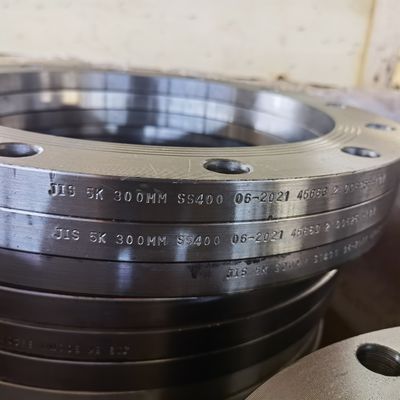

अंकन: SS400 JIS B2220 10K SIZE HEAT NO।

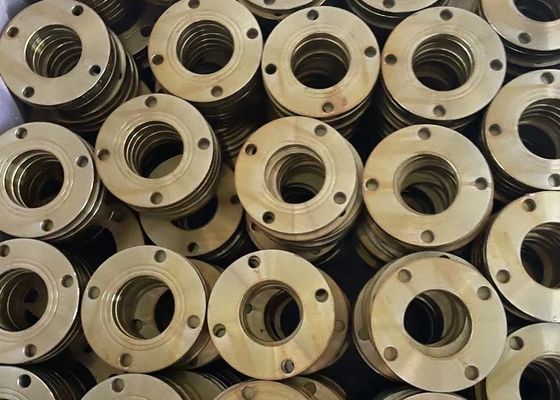

कोटिंग: काला पेंट, पीला पेंट, गर्म जस्ती, ठंडा जस्ती और तेल;

प्रमाण पत्र: आईएसओ 9001, पीईडी, AD2000 W0

आईएस बी२२२० निकला हुआ किनारा आयाम

JIS B2220 2K निकला हुआ किनारा आयाम

JIS B2220 5K निकला हुआ किनारा आयाम

JIS B2220 10K निकला हुआ किनारा आयाम:

JIS B2220 16K निकला हुआ किनारा आयाम:

JIS B2220 20K निकला हुआ किनारा आयाम:

JIS B2220 30K निकला हुआ किनारा आयाम:

पाइप		पाइप	डी	टी	एफ	जी	सी	छेद	एच	प्लेट, स्लिप-ऑन						गर्दन जोड़ना						स्लिप-ऑन टाइप ए, बी, सी
इंच	मिमी									करना	टी	ए	बी	आर	डी	डी	ए	बी	टी	आर	आर	एस 1	एम	एस 2	एन	ए	मैं
3/8	10	17.3	110	16	1	52	75	4	19	17.8	24	30	34	4	-	-	-	-	-	-	-	२७	4	२७	4	-	-
1/2	15	२१.७	115	१८	1	55	80	4	19	२२.२	26	36	40	5	-	१६.१	२१.७	40	45	20	6	31	4	40	5	-	-
3/4	20	२७.२	१२०	१८	1	60	85	4	19	२७.७	28	42	46	5	-	२१.४	२७.२	44	45	20	6	37	5	44	5	-	-
1	25	34.0	130	20	1	70	95	4	19	34.5	30	50	54	5	-	२७.२	34.0	52	48	20	6	44	6	52	5	-	-
1-1 / 4	32	42.7	140	22	2	80	105	4	19	43.2	32	60	64	6	-	35.5	42.7	62	52	30	6	52	6	60	5	-	-
1-1 / 2	40	48.6	160	22	2	90	१२०	4	23	49.1	34	66	70	6	-	41.2	48.6	70	54	30	6	58	6	66	5	-	-
2	50	६०.५	165	22	2	105	130	8	19	61.1	36	82	८६	6	-	52.7	६०.५	८४	57	30	8	70	6.5	७८	5	-	-
2-1 / 2	65	76.3	200	26	2	130	160	8	23	77.1	40	102	106	8	65.9	65.9	76.3	१०४	69	30	8	९६	9.5	-	-	20°	6
3	80	89.1	२१०	28	2	140	170	8	23	90.0	44	115	१२१	8	78.1	78.1	89.1	११८	73	30	8	109	9.5	-	-	20°	6
3-1 / 2	90	101.6	२३०	30	2	१५०	१८५	8	25	102.6	46	128	134	8	90.2	90.2	101.6	130	७४	30	8	122	9.5	-	-	20°	6
4	100	११४.३	240	32	2	160	१९५	8	25	११५.४	48	१४१	147	8	102.3	102.3	११४.३	१४२	76	30	8	१३५	9.5	-	-	20°	6
5	125	139.8	275	36	2	१९५	२३०	8	25	141.2	54	१६६	१७२	8	126.6	126.6	139.8	१७२	८६	50	10	160	9.5	-	-	20°	6
6	१५०	१६५.२	325	38	2	२३५	275	12	२७	१६६.६	58	196	204	8	151.0	151.0	१६५.२	202	95	50	10	१८६	9.5	-	-	20°	6
8	200	२१६.३	370	42	2	280	320	12	२७	२१८.०	64	248	256	8	१९९.९	१९९.९	२१६.३	२५४	102	50	10	२३७	9.5	-	-	20°	6
10	२५०	267.4	450	48	2	345	390	12	33	२६९.५	72	३०६	314	10	२४८.८	२४८.८	267.4	312	११८	50	12	२९०	10	-	-	20°	6
12	300	318.5	515	52	3	405	450	16	33	321.0	७८	360	370	10	297.9	297.9	318.5	366	१२७	50	15	345	12	-	-	30°	6
14	350	355.6	560	54	3	450	495	16	33	358.1	८४	402	412	12	333.4	333.4	355.6	४०६	134	80	15	383	१३	-	-	30°	6
16	400	406.4	630	60	3	510	560	16	39	409.0	९२	456	468	15	381.0	381.0	406.4	462	१४९	80	20	435	14	-	-	30°	7



JIS B2220 40K निकला हुआ किनारा आयाम:



पाइप		पाइप	डी	करना	टी	एफ	जी	सी	छेद	एच	गर्दन जोड़ना
इंच	मिमी										डी	ए	बी	टी
3/8	10	17.3	110	17.8	१८	1	52	75	4	19	-	17.3	38	53
1/2	15	२१.७	115	२२.२	20	1	55	80	4	19	15.8	२१.७	40	53
3/4	20	२७.२	१२०	२७.७	20	1	60	85	4	19	२१.१	२७.२	45	58
1	25	34.0	130	34.5	22	1	70	95	4	19	२६.८	34.0	54	63
1-1 / 4	32	42.7	140	43.2	24	2	80	105	4	19	35.1	42.7	62	69
1-1 / 2	40	48.6	160	49.1	24	2	90	१२०	4	23	40.7	48.6	72	72
2	50	६०.५	165	61.1	26	2	105	130	8	19	52.2	६०.५	88	75
2-1 / 2	65	76.3	200	77.1	30	2	130	160	8	23	65.3	76.3	१०८	८१
3	80	89.1	२१०	90.0	32	2	140	170	8	23	76.4	89.1	119	85
3-1 / 2	90	101.6	२३०	102.6	34	2	१५०	१८५	8	25	89.5	101.6	130	88
4	100	११४.३	२५०	११५.४	36	2	165	205	8	25	101.5	११४.३	१४६	१०४
5	125	139.8	300	141.2	40	2	200	२५०	8	२७	-	-	-	-
6	१५०	१६५.२	355	१६६.६	44	2	240	२९५	12	33	१५०.०	१६५.२	215	१२०
8	200	२१६.३	405	२१८.०	50	2	२९०	345	12	33	१९८.७	२१६.३	270	१३५
10	२५०	267.4	475	२६९.५	56	2	355	410	12	33	247.5	267.4	333	१५४
12	300	318.5	540	321.0	60	2	410	470	16	39	296.4	318.5	400	१५९
14	350	355.6	585	358.1	64	3	455	515	16	39	331.8	355.6	432	168
16	400	406.4	645	409.0	70	3	515	570	16	39	379.1	406.4	466	१८१



JIS B2220 63K निकला हुआ किनारा आयाम:



पाइप		पाइप	डी	करना	टी	एफ	जी	सी	छेद	एच	गर्दन जोड़ना
इंच	मिमी										डी	ए	बी	टी
3/8	10	17.3	115	17.8	23	1	52	80	4	19	-	17.3	40	६१
1/2	15	२१.७	१२०	२२.२	23	1	55	85	4	19	15.8	२१.७	42	६१
3/4	20	२७.२	१३५	२७.७	25	1	60	95	4	23	२१.१	२७.२	46	७१
1	25	34.0	140	34.5	२७	1	70	100	4	23	२६.८	34.0	56	७४
1-1 / 4	32	42.7	१५०	43.2	30	2	80	110	4	23	35.1	42.7	60	75
1-1 / 2	40	48.6	175	49.1	32	2	90	130	4	25	40.7	48.6	75	85
2	50	६०.५	१८५	61.1	34	2	105	145	8	25	52.2	६०.५	९२	१०४
2-1 / 2	65	76.3	२२०	77.1	38	2	130	175	8	25	65.3	76.3	११८	१०७
3	80	89.1	२३०	90.0	40	2	140	१८५	8	25	76.4	89.1	130	१२०
3-1 / 2	90	101.6	255	102.6	42	2	१५०	205	8	२७	89.5	101.6	140	१२६
4	100	११४.३	270	११५.४	44	2	165	२२०	8	२७	101.5	११४.३	१५४	१२६
5	125	139.8	325	141.2	50	2	200	265	8	33	-	-	-	-
6	१५०	१६५.२	365	१६६.६	54	2	240	305	12	33	१५०.०	१६५.२	२३०	१७३
8	200	२१६.३	425	२१८.०	60	2	२९०	360	12	33	१९८.७	२१६.३	280	215
10	२५०	267.4	500	२६९.५	६८	2	355	430	12	39	247.5	267.4	348	256
12	300	318.5	560	321.0	77	3	410	485	16	39	296.4	318.5	402	२८६
14	350	355.6	615	358.1	८१	3	455	530	16	46	331.8	355.6	438	301
16	400	406.4	680	409.0	89	3	515	590	16	46	379.1	406.4	490	314

संपर्क:

बिक्री प्रबंधक: एनी

हेबै XINFENG उच्च दबाव निकला हुआ किनारा और पाइप फिटिंग कं, लि।

जोड़ें: मेनकुन काउंटी, कंग्जो शहर, हेबेई प्रांत, चीन 061400

मोबाइल: 86 18031772012 (वीचैट, व्हाट्सएप)

दूरभाष: 86-317-6016612

ईमेल: info3@hbxfgj.com

स्काइप: एनी१९८९७२३

प्रश्न: 532326446
