उत्पाद विवरण:
|
| उत्पाद: | बट वेल्डेड स्टील पाइप कोहनी | कोण: | 30 डिग्री, 45 डिग्री, 60 डिग्री, 90 डिग्री, 120 डिग्री, 180 डिग्री |
|---|---|---|---|
| मानक: | ANSI ASME B16.9, B16.28, DIN2605, EN10253, JIS B231 | त्रिज्या: | एसआर लघु त्रिज्या, एलआर लंबी त्रिज्या, आर = 2 डी, 3 डी, 5 डी |
| दीवार की मोटाई: | 2mm- 60mm, SCH10, SCH20, SCH30, STD SCH40 | सामग्री: | carbon steel ASTM A234 WPB, P265GH; कार्बन स्टील एएसटीएम A234 WPB, P265GH; Stainles |
| आकार: | 1/2" to 24" for seamless type; 1/2 "से 24" निर्बाध प्रकार के लिए; | एंटीरस्ट कोटिंग: | काला पेंट, जंग-सबूत तेल, गर्म डुबकी गैल्वेनाइज्ड |
| हाई लाइट: | 120 डिग्री स्टील पाइप कोहनी,6 एससी 40 90 डिग्री कोहनी,ए 234 डब्ल्यूपीबी एससी 40 90 डिग्री कोहनी |
||

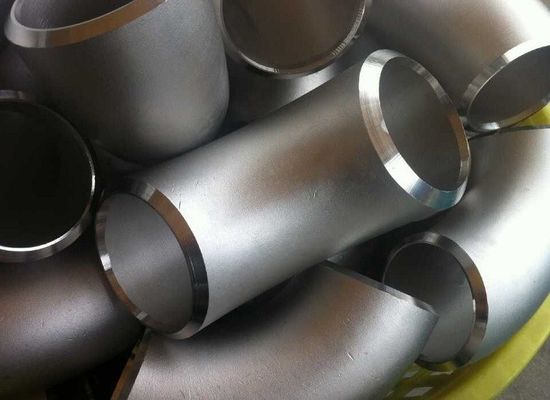

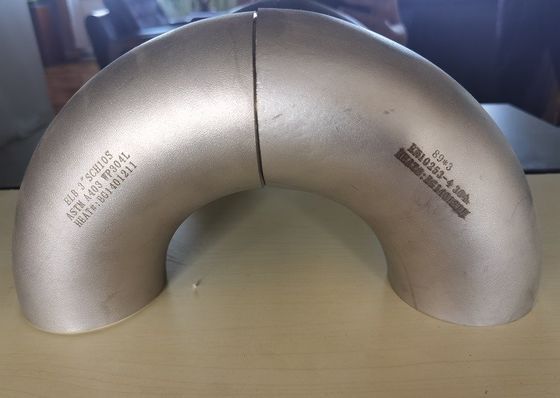

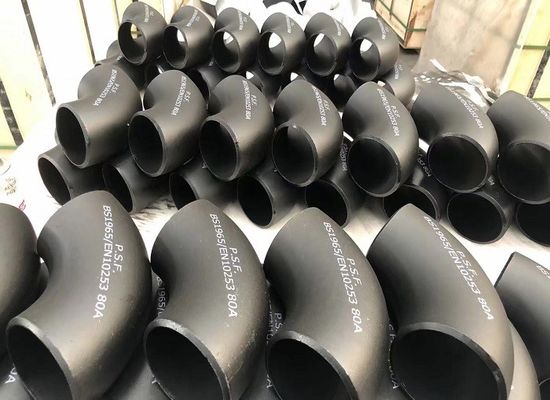

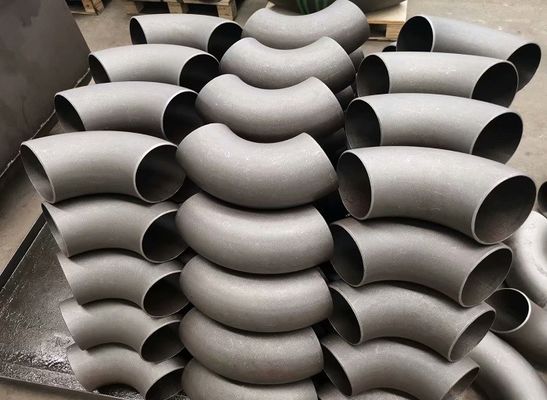

बट वेल्डिंग स्टील पाइप कोहनी ASME B16.9 / B16.28;EN10253;डीआईएन२६०५;जेआईएस बी२३११;गोस्ट १७३७५
द्रव प्रवाह की दिशा बदलने के लिए स्टील पाइप कोहनी एक पाइपिंग सिस्टम में एक महत्वपूर्ण भाग है।इसका उपयोग दो पाइपों को समान या अलग नाममात्र व्यास के साथ जोड़ने के लिए किया जाता है, और पाइप को 45 डिग्री या 90 डिग्री की एक निश्चित दिशा में बदलने के लिए किया जाता है। कोहनी को दिशा कोण, कनेक्शन प्रकार, लंबाई और त्रिज्या, सामग्री प्रकार से लेकर किया जा सकता है।
| तकनीक | गर्म धक्का, शादी |
| मानक | ASME B16.9, ASME B16.28, EN10253, DIN2605, JIS B2311, GOST 17375-2001 |
| सामग्री | कार्बन स्टील ASTM A234 WPB, A860 WPHY42-70, A420 WPL6, P235GH, P265GH, SS400, ST37, CT20, |
| स्टेनलेस स्टील 304/304 एल, 316/316 एल, 321,310 एस, 347 एच, 1.4301, 1.4404 | |
| आकार सीमा | बाहरी व्यास 1/2 "से 24" या 21 मिमी से 610 मिमी . के लिए निर्बाध प्रकार |
| बाहरी व्यास 2 "से 72" या 60 मिमी से 1800 मिमी . के लिए वेल्डेड प्रकार | |
| कोहनी कोण | 30 डिग्री, 45 डिग्री, 60 डिग्री, 90 डिग्री, 120 डिग्री, 180 डिग्री |
| कोहनी त्रिज्या | एसआर लघु त्रिज्या (आर = 1 डी), एलआर लंबी त्रिज्या (आर = 1.5 डी), मोड़ आर = 3 डी या आर = 5 डी, |
| दीवार की मोटाई | 1.6 मिमी से 60 मिमी, SCH5, SCH5S, SCH10, SCH10S, SCH20, SCH30, STD, SCH40, XS SCH60, SCH80, SCH120, SCH160, XXS |
गढ़ा कार्बन स्टील दीवार मोटाई मानक ST
| पाइप का आकार नाम मात्र का | बाहर व्यास | नाममात्र दीवार मोटाई | |||||||||||||||||
| ए | ख | मेरी तरह | जिस | शोर | जेआईएस(1) | दीन(2) | SCH10 | SCH20 | SCH30 | कक्षा | SCH40 | SCH60 | एक्सएस | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | एक्सएक्सएस |
| 15 | 1/2" | २१.३ | २१.७ | २१.३ | 2.8 | 2.0 | 2.11 | २.४१ | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4" | २६.७ | २७.२ | २६.९ | 2.8 | २.३ | 2.11 | २.४१ | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1" | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4" | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | २९७ | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | १ १/२" | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2" | 60.3 | ६०.५ | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | २ १/२" | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3" | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1/2" | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4" | ११४.३ | ११४.३ | ११४.३ | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | १३.४९ | १७.१२ | ||||
| 125 | 5" | 141.3 | 139.8 | १३९.७ | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | १५.९९ | 19.05 | ||||
| १५० | 6" | १६८.३ | १६५.२ | १६८.३ | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | २१.९५ | |||
| 200 | 8" | 219.1 | २१६.३ | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | १५०९ | 18.26 | 20.62 | 23.01 | 22.23 |
| २५० | 10" | २७३.१ | 267.4 | २७३.० | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | १५.०९ | 18.26 | २१.४४ | 25.40 | 28.58 | 25.40 |
| 300 | 12" | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | २१.४४ | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14" | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | १५.०९ | 12.70 | 19.05 | २३.८३ | २७.७९ | 31.75 | 35.71 | |
| 400 | 16" | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | १६.६६ | 12.70 | २१.४४ | २६.१९ | 30.96 | 36.53 | 40.49 | |
| 450 | 18" | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | २३.८३ | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20" | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | १५.०९ | 20.62 | 12.70 | २६.१९ | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22" | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | २२२३ | 12.70 | २८५८ | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24" | ६०९.६ | ६०९.६ | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26" | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28" | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | १५.८८ | 9.53 | - | 12.70 | ||||||||
| 750 | 30" | 762.0 | 762.0 | - | - | 7.92 | 12.70 | १५.८८ | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32" | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | १५.८८ | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34" | ८६३.६ | ८६३.६ | - | - | 7.92 | 12.70 | १५.८८ | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | ९१४.४ | ९१४.४ | 914.0 | 12.5 | 7.92 | 12.70 | १५.८८ | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38" | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40" | १०१६.० | १०१६.० | १०१६.० | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| १०५० | 42" | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| ११०० | ४४" | १११७.६ | १११७.६ | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| ११५० | 46" | ११६८.४ | ११६८.४ | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| १२०० | 48" | १२१९.२ | १२१९.२ | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
