Ansi B16.5 B16.47-A स्लिप ऑन वेल्ड नेक Thd लैप ज्वाइंट ब्लाइंड RF Astm A105N निकला हुआ किनारा

बड़ी छवि : Ansi B16.5 B16.47-A स्लिप ऑन वेल्ड नेक Thd लैप ज्वाइंट ब्लाइंड RF Astm A105N निकला हुआ किनारा

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XF
प्रमाणन:	ISO PED
मॉडल संख्या:	1/2 "-80"

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 टुकड़ा
मूल्य:	Discussible
पैकेजिंग विवरण:	प्लाइवुड केस
प्रसव के समय:	4 सप्ताह
भुगतान शर्तें:	टी / टी, एल / सी, डी / ए, डी / पी
आपूर्ति की क्षमता:	प्रति माह 4000 टन

संपर्क करें

Ansi B16.5 B16.47-A स्लिप ऑन वेल्ड नेक Thd लैप ज्वाइंट ब्लाइंड RF Astm A105N निकला हुआ किनारा

वर्णन

सामग्री:	एएसटीएम ए105/ए105एन, एआईएसआई 304/304एल, एआईएसआई 316/316एल	रंग:	काला पेंट, पीला पेंट, जंग रोधी तेल
आकार:	1/2"-80"	मानक:	एएनएसआई बी16.5, एएनएसआई बी16.47-ए, एएनएसआई बी16.47-बी
पैकिंग:	प्लाईवुड का मामला, फूस	मेहरबान:	स्लिप ऑन, वेल्ड नेक, ब्लाइंड, लैप ज्वाइंट, थ्रेडेड, सॉकेट वेल्डिंग, आवा C207-07-क्लास डी
हाई लाइट:	A105n ansi 150lb निकला हुआ किनारा , Wnrf अंसी ब्लाइंड निकला हुआ किनारा पर पर्ची , 1/2 "से 80" एएनएसआई 1500 निकला हुआ किनारा

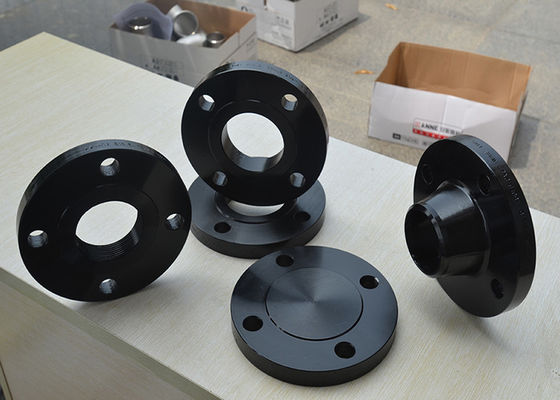

जाली स्टील निकला हुआ किनारा ANSI B16.5 ASME B16.47 ASTM A105

Ansi निकला हुआ किनारा A105n 150lbs - Wnrf ब्लाइंड लैप पर 2500lbs स्लिप ज्वाइंट थ्रेडेड Swrf 1/2" - 80"

मानक

प्रकार

दबाव

सामग्री

आकार

प्रक्रिया

सतह

इलाज

एएनएसआई बी 16.5, एएसएमई 16.47

SORF

WNRF

अंधा

एसडब्ल्यूआरएफ

LJFF

150 एलबीएस, 300 एलबीएस,

400 एलबीएस,600 एलबी

900 एलबीएस, 1500 एलबीएस,2500 एलबीएस

कार्बन स्टील

स्टेनलेस स्टील

1/2"---60"

जाली, फोर्जिंग

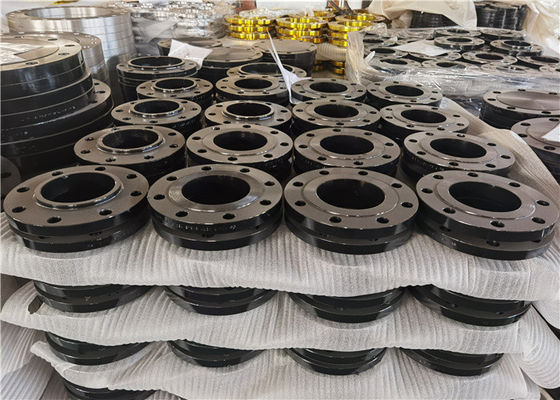

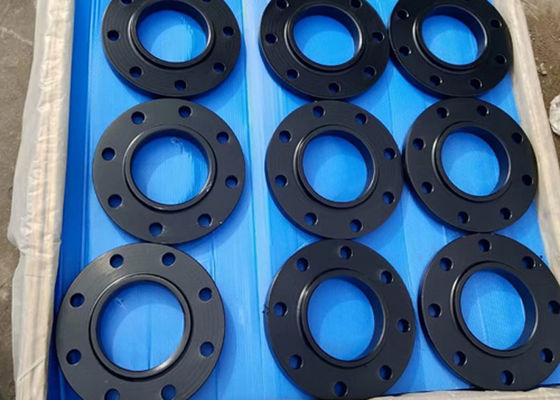

काला रंग

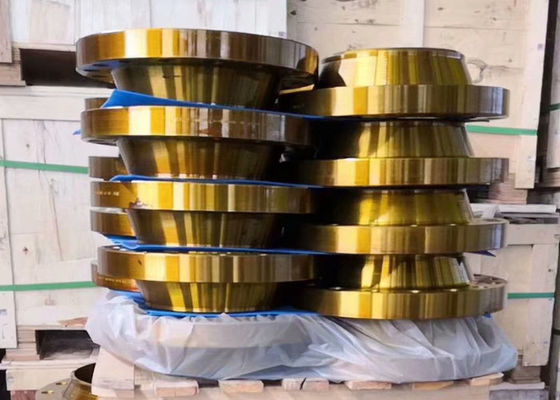

पीला रंग

हल्का तेल

Ansi B16.5 B16.47-A स्लिप ऑन वेल्ड नेक Thd लैप ज्वाइंट ब्लाइंड RF Astm A105N निकला हुआ किनारा 0

एएनएसआई बी16.5 विशिष्टता

निकला हुआ किनारा प्रकार:वेल्डआईएनजी गर्दन;पर पर्ची;बीलिंड;लैप जॉइंट;पिरोया हुआ;सॉकिट वेल्डिंग;

आकार सीमा: 1/2" से 24"

दबाव: कक्षा 150;300;400;600;900;1500;2500

दीवार की मोटाई: SCH5, SCH10, SCH20, SCH30, XS , SCH40, SCH80, SCH160, SCH XXS

सीलिंग संयुक्त प्रकार: एफएफ (फ्लैट फेस);आरएफ (raisd चेहरा);एलजे (लैप ज्वाइंट) आरटीजे (राइट ज्वाइंट)

ASME B16.47 विशिष्टता

निकला हुआ किनारा प्रकार:झलाई गर्दन ;अंधा;

आकार सीमा: 12" से 80"

दबाव: कक्षा 75;150;300;600;900;

दीवार की मोटाई: SCH5, SCH10, SCH20, SCH30, XS , SCH40, SCH80, SCH160, SCH XXS

सामग्री:
1) कार्बन स्टील: ASTM A105/A105N, A350 LF1/LF2, A694 F42/46/48/52/60/75 2) स्टेनलेस स्टील: ASTM A182 F304/304L, 316/316L, F321, F51, ASTM A182 F11/F12/F22

भूतल एंटीरस्ट:
भूतल एंटीरस्ट 1: एंटीरस्ट लाइट ऑयल
सरफेस एंटीरस्ट 2: ब्लैक पेंट कोटिंग
सरफेस एंटीरस्ट 3: येलो पेंट कोटिंग
भूतल एंटीरस्ट 4: जस्तीकृत (गर्म डूबा हुआ जस्ती या इलेक्ट्रो जस्तीकृत)

कनेक्ट चेहरा:
सतह 1: स्टॉक खत्म
सतह 2: स्प्राइल दाँतेदार
सतह 3: दो या तीन खांचे (जल रेखाएँ)
सतह 4: चिकनी खत्म

शर्तें
1) भुगतान: अपरिवर्तनीय एल / सी नजर में या टी / टी, डी / पी
2) डिलिवरी अवधि एफओबी चीन पोर्ट या सीआईएफ क्रेता पोर्ट
3) पैकिंग: प्लाईवुड फूस / मामला

ANSI B16.5 फ्लैंगेस आयाम

ASME B16.5 वर्ग 150 मिमी में आयाम

नाम मात्र का आकार	घेरे के बाहर (ओडी)	मिन।मोटाई (टी)	आरएफ दीया। (आर)	बोल्ट छेद की संख्या	छिद्रों का व्यास	ठीक वृत्त (बीसी)	एसओ बोर आईडी (एसबी)	WN बोर आईडी (पश्चिम बंगाल)	दीया।हब बेस (एचबी)	दीया।हब टॉप का (एचटी)	इतना एलटीएच (एसएल)	डब्ल्यूएन एलटीएच (डब्ल्यूएल)
1⁄2	3.50	0.38	1.38	4	0.62	2.38	0.88	0.62	1.19	0.84	0.56	1.81
3⁄4	3.88	0.44	1.69	4	0.62	2.75	1.09	0.82	1.50	1.05	0.56	2.00
1	4.25	0.50	2.00	4	0.62	3.12	1.36	1.05	1.94	1.32	0.62	2.12
11⁄4	4.62	0.56	2.50	4	0.62	3.50	1.70	1.38	2.31	1.66	0.75	2.19
11⁄2	5.00	0.62	2.88	4	0.62	3.88	1.95	1.61	2.56	1.90	0.81	2.38
2	6.00	0.69	3.62	4	0.75	4.75	2.44	2.07	3.06	2.38	0.94	2.44
21⁄2	7.00	0.81	4.12	4	0.75	5.50	2.94	2.47	3.56	2.88	1.06	2.69
3	7.50	0.88	5.00	4	0.75	6.00	3.57	3.07	4.25	3.50	1.12	2.69
31⁄2	8.50	0.88	5.50	8	0.75	7.00	4.07	3.55	4.81	4.00	1.19	2.75
4	9.00	0.88	6.19	8	0.75	7.50	4.57	4.03	5.31	4.50	1.25	2.94
5	10.00	0.88	7.31	8	0.88	8.50	5.66	5.05	6.44	5.56	1.38	3.44
6	11.00	0.94	8.50	8	0.88	9.50	6.72	6.07	7.56	6.63	1.50	3.44
8	13.50	1.06	10.62	8	0.88	11.75	8.72	7.98	9.69	8.63	1.69	3.94
10	16.00	1.12	12.75	12	1.00	14.25	10.88	10.02	12.00	10.75	1.88	3.94
12	19.00	1.19	15.00	12	1.00	17.00	12.88	12.00	14.38	12.75	2.12	4.44
14	21.00	1.31	16.25	12	1.12	18.75	14.14	13.25	15.75	14.00	2.19	4.94
16	23.50	1.38	18.50	16	1.12	21.25	16.16	15.25	18.00	16.00	2.44	4.94
18	25.00	1.50	21.00	16	1.25	22.75	18.18	17.25	19.88	18.00	2.62	5.44
20	27.50	1.62	23.00	20	1.25	25.00	20.20	19.25	22.00	20.00	2.81	5.62
22	29.50	1.75	25.25	20	1.38	27.25	22.22	21.25	24.25	22.00	3.07	5.82
24	32.00	1.81	27.25	20	1.38	29.50	24.25	23.25	26.12	24.00	3.19	5.94

आयाम इंच में हैं
बोल्ट छेद व्यास 1/8 "बोल्ट व्यास से बड़ा

ANSI B16.5 वर्ग 300 निकला हुआ किनारा आयाम, ASME B16.5 वर्ग 300 निकला हुआ किनारा मिमी में आयाम

नाम मात्र का आकार	घेरे के बाहर (ओडी)	मिन।मोटाई (टी)	आरएफ दीया। (आर)	बोल्ट छेद की संख्या	छिद्रों का व्यास	ठीक वृत्त (बीसी)	एसओ बोर आईडी (एसबी)	WN बोर आईडी (पश्चिम बंगाल)	दीया।हब बेस (एचबी)	दीया।हब टॉप (एचटी)	इतना एलटीएच (एसएल)	डब्ल्यूएन एलटीएच (डब्ल्यूएल)
1⁄2	3.75	0.50	1.38	4	0.63	2.62	0.88	0.62	1.50	0.84	0.81	2.00
3⁄4	4.62	0.56	1.69	4	0.75	3.25	1.09	0.82	1.88	1.05	0.94	2.19
1	4.88	0.62	2.00	4	0.75	3.50	1.36	1.05	2.12	1.32	1.00	2.38
11⁄4	5.25	0.69	2.50	4	0.75	3.88	1.70	1.38	2.50	1.66	1.00	2.50
11⁄2	6.12	0.75	2.88	4	0.88	4.50	1.95	1.61	2.75	1.90	1.13	2.63
2	6.50	0.81	3.62	8	0.75	5.00	2.44	2.07	3.31	2.38	1.25	2.69
21⁄2	7.50	0.94	4.12	8	0.88	5.88	2.94	2.47	3.94	2.88	1.44	2.94
3	8.25	1.06	5.00	8	0.88	6.62	3.57	3.07	4.62	3.50	1.63	3.06
31⁄2	9.00	1.12	5.50	8	0.88	7.25	4.07	3.55	5.25	4.00	1.69	3.13
4	10.00	1.19	6.19	8	0.88	7.88	4.57	4.03	5.75	4.50	1.82	3.32
5	11.00	1.31	7.31	8	0.88	9.25	5.66	5.05	7.00	5.56	1.94	3.82
6	12.50	1.38	8.50	12	0.88	10.62	6.72	6.07	8.12	6.63	2.00	3.82
8	15.00	1.56	10.62	12	1.00	13.00	8.72	7.98	10.25	8.63	2.38	4.32
10	17.50	1.81	12.75	16	1.12	15.25	10.88	10.02	12.62	10.75	2.56	4.56
12	20.50	1.94	15.00	16	1.25	17.75	12.88	12.00	14.75	12.75	2.82	5.06
14	23.00	2.06	16.25	20	1.25	20.25	14.14	13.25	16.75	14.00	2.94	5.56
16	25.50	2.19	18.50	20	1.38	22.50	16.16	15.25	19.00	16.00	3.19	5.69
18	28.00	2.31	21.00	24	1.38	24.75	18.18	17.25	21.00	18.00	3.44	6.19
20	30.50	2.44	23.12	24	1.38	27.00	20.20	19.25	23.12	20.00	3.69	6.32
22	33.00	2.57	25.25	24	1.63	29.25	22.22	21.25	25.25	22.00	3.93	6.43
24	36.00	2.69	27.62	24	1.63	32.00	24.25	23.25	27.62	24.00	4.13	6.56

* निकला हुआ किनारा टाइप 21 के लिए बाहरी हब व्यास लगभग बाहरी पाइप व्यास से मेल खाता है।
टिप्पणी :ASME B16.5 से p/t रेटिंग केवल निकला हुआ किनारा प्रकार 05, 11, 12, 13 और 21 के लिए लागू होती है, जिसमें DN 600 तक और नाममात्र आकार होते हैं। अन्य सभी निकला हुआ किनारा की p/t रेटिंग निर्माता और के बीच सहमत होगी खरीदार।

एएनएसआई बी 16.5 कक्षा 400 निकला हुआ किनारा आयाम

नाम मात्र का आकार	घेरे के बाहर (ओडी)	मिन।मोटाई (टी)	आरएफ दीया। (आर)	बोल्ट छेद की संख्या	छिद्रों का व्यास	ठीक वृत्त (बीसी)	एसओ बोर आईडी (एसबी)	दीया।हब बेस (एचबी)	दीया।हब टॉप (एचटी)	इतना एलटीएच (एसएल)	डब्ल्यूएन एलटीएच (डब्ल्यूएल)	* WN बोर आईडी (पश्चिम बंगाल)
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.5	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.00	1.38	6.19	8	1.00	7.88	4.57	5.75	4.50	2.00	3.50	*
5	11.00	1.50	7.31	8	1.00	9.25	5.66	7.00	5.56	2.12	4.00	*
6	12.50	1.62	8.50	12	1.00	10.62	6.72	8.12	6.63	2.25	4.06	*
8	15.00	1.88	10.62	12	1.12	13.00	8.72	10.25	8.63	2.69	4.62	*
10	17.50	2.12	12.75	16	1.25	15.25	10.88	12.62	10.75	2.88	4.88	*
12	20.50	2.25	15.00	16	1.38	17.75	12.88	14.75	12.75	3.12	5.38	*
14	23.00	2.38	16.25	20	1.38	20.25	14.14	16.75	14.00	3.31	5.88	*
16	25.50	2.50	18.50	20	1.50	22.50	16.16	19.00	16.00	3.69	6.00	*
18	28.00	2.62	21.00	24	1.50	24.75	18.18	21.00	18.00	3.88	6.50	*
20	30.50	2.75	23.12	24	1.62	27.00	20.20	23.12	20.00	4.00	6.62	*
22	33.00	2.88	25.25	24	1.75	29.25	22.22	25.25	22.00	4.25	6.75	*
24	36.00	3.00	27.25	24	1.88	32.00	24.25	27.62	24.00	4.50	6.88	*

बोल्ट छेद व्यास 1/8 "बोल्ट व्यास से बड़ा

एएनएसआई बी 16.5 कक्षा 600 निकला हुआ किनारा आयाम, एएसएमई बी 16.5 कक्षा 600 अंधा निकला हुआ किनारा आयाम

नाम मात्र का आकार	घेरे के बाहर (ओडी)	मिन।मोटाई (टी)	आरएफ दीया। (आर)	बोल्ट छेद की संख्या	छिद्रों का व्यास	ठीक वृत्त (बीसी)	एसओ बोर आईडी (एसबी)	दीया।हब बेस (एचबी)	दीया।हब टॉप (एचटी)	इतना एलटीएच (एसएल)	डब्ल्यूएन एलटीएच (डब्ल्यूएल)	* WN बोर आईडी (पश्चिम बंगाल)
1⁄2	3.75	0.56	1.38	4	0.63	2.62	0.88	1.50	0.84	0.88	2.06	*
3⁄4	4.62	0.62	1.69	4	0.75	3.25	1.09	1.88	1.05	1.00	2.25	*
1	4.88	0.69	2.00	4	0.75	3.50	1.36	2.12	1.32	1.06	2.44	*
11⁄4	5.25	0.81	2.50	4	0.75	3.88	1.70	2.50	1.66	1.12	2.62	*
11⁄2	6.12	0.88	2.88	4	0.88	4.50	1.95	2.75	1.90	1.25	2.75	*
2	6.50	1.00	3.62	8	0.75	5.00	2.44	3.31	2.38	1.44	2.88	*
21⁄2	7.50	1.12	4.12	8	0.88	5.88	2.94	3.94	2.88	1.62	3.12	*
3	8.25	1.25	5.00	8	0.88	6.62	3.57	4.62	3.50	1.81	3.25	*
31⁄2	9.00	1.38	5.50	8	1.00	7.25	4.07	5.25	4.00	1.94	3.38	*
4	10.75	1.50	6.19	8	1.00	8.50	4.57	6.00	4.50	2.12	4.00	*
5	13.00	1.75	7.31	8	1.12	10.50	5.66	7.44	5.56	2.38	4.50	*
6	14.00	1.88	8.50	12	1.12	11.50	6.72	8.75	6.63	2.62	4.62	*
8	16.50	2.19	10.62	12	1.25	13.75	8.72	10.75	8.63	3.00	5.25	*
10	20.00	2.50	12.75	16	1.38	17.00	10.88	13.50	10.75	3.38	6.00	*
12	22.00	2.62	15.00	20	1.38	19.25	12.88	15.75	12.75	3.62	6.12	*
14	23.75	2.75	16.25	20	1.50	20.75	14.14	17.00	14.00	3.69	6.50	*
16	27.00	3.00	18.50	20	1.63	23.75	16.16	19.50	16.00	4.19	7.00	*
18	29.25	3.25	21.00	20	1.75	25.75	18.18	21.50	18.00	4.62	7.25	*
20	32.00	3.50	23.00	24	1.75	28.50	20.20	24.00	20.00	5.00	7.50	*
22	34.25	3.75	25.25	24	1.88	30.63	22.22	26.25	22.00	5.25	7.75	*
24	37.00	4.00	27.25	24	2.00	33.00	24.25	28.25	24.00	5.50	8.00	*

एएनएसआई बी 16.5 कक्षा 900 निकला हुआ किनारा आयाम

नाम मात्र का आकार	घेरे के बाहर (ओडी)	मिन।मोटाई (टी)	आरएफ दीया। (आर)	बोल्ट छेद की संख्या	छिद्रों का व्यास	ठीक वृत्त (बीसी)	एसओ बोर आईडी (एसबी)	* WN बोर आईडी (पश्चिम बंगाल)	दीया।हब बेस (एचबी)	दीया।हब टॉप (एचटी)	इतना एलटीएच (एसएल)	डब्ल्यूएन एलटीएच (डब्ल्यूएल)
3	9.50	1.50	5.00	8	1.00	7.50	3.57	*	5.00	3.50	2.12	4.00
4	11.50	1.75	6.19	8	1.25	9.25	4.57	*	6.25	4.50	2.75	4.50
5	13.75	2.00	7.31	8	1.38	11.00	5.66	*	7.50	5.56	3.12	5.00
6	15.00	2.19	8.50	12	1.25	12.50	6.72	*	9.25	6.63	3.38	5.50
8	18.50	2.50	10.63	12	1.50	15.50	8.72	*	11.75	8.63	4.00	6.38
10	21.50	2.75	12.75	16	1.50	18.50	10.88	*	14.50	10.75	4.25	7.25
12	24.00	3.12	15.00	20	1.50	21.00	12.88	*	16.50	12.75	4.63	7.88
14	25.25	3.38	16.25	20	1.63	22.00	14.14	*	17.75	14.00	5.12	8.38
16	27.75	3.50	18.50	20	1.75	24.25	16.16	*	20.00	16.00	5.25	8.50
18	31.00	4.00	21.00	20	2.00	27.00	18.18	*	22.25	18.00	6.00	9.00
20	33.75	4.25	23.00	20	2.13	29.50	20.20	*	24.50	20.00	6.25	9.75
24	41.00	5.50	27.25	20	2.63	35.50	24.25	*	29.50	24.00	8.00	11.50

एएनएसआई बी 16.5 कक्षा 1500 निकला हुआ किनारा आयाम

नाम मात्र का आकार	घेरे के बाहर (ओडी)	मिन।मोटाई (टी)	आरएफ दीया। (आर)	बोल्ट छेद की संख्या	छिद्रों का व्यास	ठीक वृत्त (बीसी)	सो बोर आई.डी (एसबी)	दीया।हब बेस (एचबी)	दीया।हब टॉप (एचटी)	इतना एलटीएच (एसएल)	डब्ल्यूएन एलटीएच (डब्ल्यूएल)	* WN बोर आईडी (पश्चिम बंगाल)
1⁄2	4.75	0.88	1.38	4	0.88	3.25	0.88	1.50	0.84	1.25	2.38	*
3⁄4	5.12	1.00	1.69	4	0.88	3.50	1.09	1.75	1.05	1.38	2.75	*
1	5.88	1.12	2.00	4	1.00	4.00	1.36	2.06	1.32	1.62	2.88	*
11⁄4	6.25	1.12	2.50	4	1.00	4.38	1.70	2.50	1.66	1.62	2.88	*
11⁄2	7.00	1.25	2.88	4	1.12	4.88	1.95	2.75	1.90	1.75	3.25	*
2	8.50	1.50	3.63	8	1.00	6.50	2.44	4.12	2.38	2.25	4.00	*
21⁄2	9.62	1.62	4.13	8	1.12	7.50	2.94	4.88	2.88	2.50	4.12	*
3	10.50	1.88	5.00	8	1.25	8.00	-	5.25	3.50	-	4.62	*
4	12.25	2.12	6.19	8	1.38	9.50	-	6.38	4.50	-	4.88	*
5	14.75	2.88	7.31	8	1.63	11.50	-	7.75	5.56	-	6.12	*
6	15.50	3.25	8.50	12	1.50	12.50	-	9.00	6.63	-	6.75	*
8	19.00	3.62	10.63	12	1.75	15.50	-	11.50	8.63	-	8.38	*
10	23.00	4.25	12.75	12	2.00	19.00	-	14.50	10.75	-	10.00	*
12	26.50	4.88	15.00	16	2.12	22.50	-	17.75	12.75	-	11.12	*
14	29.50	5.25	16.25	16	2.38	25.00	-	19.50	14.00	-	11.75	*
16	32.50	5.75	18.50	16	2.63	27.75	-	21.75	16.00	-	12.25	*
18	36.00	6.38	21.00	16	2.88	30.50	-	23.50	18.00	-	12.88	*
20	38.75	7.00	23.00	16	3.12	32.75	-	25.25	20.00	-	14.00	*
24	46.00	8.00	27.25	16	3.63	39.00	-	30.00	24.00	-	16.00	*

ASME B16.5 कक्षा 2500 निकला हुआ किनारा

नाम मात्र का आकार	घेरे के बाहर (ओडी)	मिन।मोटाई (टी)	आरएफ दीया। (आर)	बोल्ट छेद की संख्या	छिद्रों का व्यास	ठीक वृत्त (बीसी)	दीया।हब बेस (एचबी)	दीया।हब टॉप (एचटी)	इतना एलटीएच (एसएल)	डब्ल्यूएन एलटीएच (डब्ल्यूएल)	* WN बोर आईडी (पश्चिम बंगाल)
1⁄2	5.25	1.19	1.38	4	0.88	3.50	1.69	0.84	1.56	2.88	*
3⁄4	5.50	1.25	1.69	4	0.88	3.75	2.00	1.05	1.69	3.12	*
1	6.25	1.38	2.00	4	1.00	4.25	2.25	1.32	1.88	3.50	*
11⁄4	7.25	1.50	2.50	4	1.12	5.13	2.88	1.66	2.06	3.75	*
11⁄2	8.00	1.75	2.88	4	1.25	5.75	3.12	1.90	2.38	4.38	*
2	9.25	2.00	3.63	8	1.12	6.75	3.75	2.38	2.75	5.00	*
21⁄2	10.50	2.25	4.13	8	1.25	7.75	4.50	2.88	3.12	5.62	*
3	12.00	2.62	5.00	8	1.38	9.00	5.25	3.50	-	6.62	*
4	14.00	3.00	6.19	8	1.63	10.75	6.50	4.50	-	7.50	*
5	16.50	3.62	7.31	8	1.88	12.75	8.00	5.56	-	9.00	*
6	19.00	4.25	8.50	8	2.12	14.50	9.25	6.63	-	10.75	*
8	21.75	5.00	10.63	12	2.12	17.25	12.00	8.63	-	12.50	*
10	26.50	6.50	12.75	12	2.63	21.25	14.75	10.75	-	16.50	*
12	30.00	7.25	15.00	12	2.88	24.38	17.38	12.75	-	18.25	*

Ansi B16.5 B16.47-A स्लिप ऑन वेल्ड नेक Thd लैप ज्वाइंट ब्लाइंड RF Astm A105N निकला हुआ किनारा 8

1.हम कौन हैं?
हम हेबेई, चीन में स्थित हैं, 1986 से शुरू होते हैं, निकला हुआ किनारा और पाइप फिटिंग बेचते हैंदुनिया भर में बेचा।
2. हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
बड़े पैमाने पर उत्पादन से पहले हमेशा प्री-प्रोडक्शन नमूना;
शिपमेंट से पहले हमेशा अंतिम निरीक्षण;

3. आप हमसे क्या खरीद सकते हैं?
जाली निकला हुआ किनारा, फिटिंग, जाली फिटिंग, सीमलेस पाइप।

4. हम कौन सी सेवाएं प्रदान कर सकते हैं?
स्वीकृत वितरण शर्तें: एफओबी, सीएफआर, सीआईएफ, ईएसडब्ल्यू, एफसीए, डीडीपी, डीडीयू, एक्सप्रेस डिलिवरी, डीएएफ;
स्वीकृत भुगतान मुद्रा: यूएसडी, यूरो, सीएनवाई;
स्वीकृत भुगतान प्रकार: टी / टी, एल / सी, डी / पीडी / ए, मनीग्राम, क्रेडिट कार्ड, पेपैल, वेस्टर्न यूनियन, कैश, एस्क्रो;
बोली जाने वाली भाषा: अंग्रेजी, चीनी, अरबी, फ्रेंच

संपर्क जानकारी:

ईमेल: info11@hbxfgj.com

दूरभाष: + 86-317-6016755फैक्स:+86-317-6853755

मोब/वीचैट/व्हाट्सएप: 0086-18031772026

स्काइप: एंजेला.766437

क्यूक्यू: 1608691724

टैग:

कार्बन स्टील ANSI B16.5 निकला हुआ किनारा,

ANSI B16.5 B16.47 SORF निकला हुआ किनारा,

निकला हुआ किनारा Wnrf 150lbs 300lbs 316l

सम्पर्क करने का विवरण

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

व्यक्ति से संपर्क करें: Miss. Mandy Liu

दूरभाष: 0086 18903173335

फैक्स: 86-0317-6853077-6723871

अन्य उत्पादों

16" Ansi B16 5 वेल्ड नेक फ्लैंज 150 ब्लैक पेंट कोटिंग

अनुकूलन: ओईएम, ओडीएम

आकार: 1/2", 3/4", 1", 11/4", 11/2", 2", 21/2", 3", 4", 5"

कोटिंग: काला रंग

रिश्ते का प्रकार: वेल्डिंग

कार्बन स्टील फोल्डेड अनुसूची 40 पाइप फ्लैंज Asme B16.5 12 "

कोटिंग: काला रंग

दाब मूल्यांकन: क्लास 150-क्लास 2500, क्लास 150, क्लास 300, क्लास 400, क्लास 600, क्लास 900, क्लास 1500, क्लास 2500

चेहरे का प्रकार: आरएफ, आरटीजे.ब्लैक पेंट, पीला पेंट, पारदर्शी पेंट, ठंडा और गर्म डिप गैल्वनाइज

टेकनीक: जाली

मिश्र धातु स्टील Sch 40 फ्लैंज Asme B16.47 Ser B काले रंग के साथ लेपित

सामग्री: कार्बन स्टील, A105, A105N, ASTM A350 LF2，स्टेनलेस स्टील, मिश्र धातु स्टील

आकार: 1/2", 3/4", 1", 11/4", 11/2", 2", 21/2", 3", 4", 5"

रिश्ते का प्रकार: वेल्डिंग

3/4" ASME B16.5 कार्बन स्टील वेल्ड नेक फ्लैंज स्टड मोटाई OEM अनुकूलन

रिश्ते का प्रकार: वेल्डिंग

मोटाई: STD, SCH40, SCH80, SCH160. एसटीडी, SCH40, SCH80, SCH160। SCHXXS SCHXXS

ASTM A350 LF2 स्टेनलेस स्टील कास्ट फ्लैंज ANSI B16.5 ASME B16.47

रिश्ते का प्रकार: वेल्डिंग

आकार: 1/2", 3/4", 1", 11/4", 11/2", 2", 21/2", 3", 4", 5"

टेकनीक: जाली

सामग्री: कार्बन स्टील, A105, A105N, ASTM A350 LF2，स्टेनलेस स्टील, मिश्र धातु स्टील

Ansi B16.5 B16.47-A स्लिप ऑन वेल्ड नेक Thd लैप ज्वाइंट ब्लाइंड RF Astm A105N निकला हुआ किनारा

Ansi B16.5 B16.47-A स्लिप ऑन वेल्ड नेक Thd लैप ज्वाइंट ब्लाइंड RF Astm A105N निकला हुआ किनारा

Ansi B16.5 B16.47-A स्लिप ऑन वेल्ड नेक Thd लैप ज्वाइंट ब्लाइंड RF Astm A105N निकला हुआ किनारा

A105n ansi 150lb निकला हुआ किनारा

Wnrf अंसी ब्लाइंड निकला हुआ किनारा पर पर्ची

1/2 "से 80" एएनएसआई 1500 निकला हुआ किनारा

प्रकार

दबाव

प्रक्रिया

SORF

1/2"---60"

जाली, फोर्जिंग

ANSI B16.5 फ्लैंगेस आयाम

ASME B16.5 वर्ग 150 मिमी में आयाम

ANSI B16.5 वर्ग 300 निकला हुआ किनारा आयाम, ASME B16.5 वर्ग 300 निकला हुआ किनारा मिमी में आयाम

एएनएसआई बी 16.5 कक्षा 400 निकला हुआ किनारा आयाम

एएनएसआई बी 16.5 कक्षा 600 निकला हुआ किनारा आयाम, एएसएमई बी 16.5 कक्षा 600 अंधा निकला हुआ किनारा आयाम

एएनएसआई बी 16.5 कक्षा 900 निकला हुआ किनारा आयाम

एएनएसआई बी 16.5 कक्षा 1500 निकला हुआ किनारा आयाम

ASME B16.5 कक्षा 2500 निकला हुआ किनारा

कार्बन स्टील ANSI B16.5 निकला हुआ किनारा,

ANSI B16.5 B16.47 SORF निकला हुआ किनारा,
