उत्पाद विवरण:
|
| कार्बन स्टील: | A234WPB | एसएस स्टील: | 304 एल, 316 एल |
|---|---|---|---|
| प्रकार: | एलआर, एसआर | डिग्री: | 45° 90° 180° |
| परत: | विरोधी जंग तेल, काली पेंटिंग Black | ||
| हाई लाइट: | 316L ASTM A234 स्टील पाइप कोहनी,304L 45 डिग्री जस्ती कोहनी,A234 WPB जस्ती 90 डिग्री कोहनी |
||
आकृति के अनुसार सीधी और कम करने वाली कोहनी होती है।
कोण के आधार पर, आमतौर पर 45 डिग्री, 90 डिग्री और 180 डिग्री कोहनी होती है।
त्रिज्या के आधार पर लंबी त्रिज्या (1.5D) और छोटी त्रिज्या (1D) कोहनी होती है।
कनेक्शन के लिए, उन्हें में विभाजित किया जा सकता है सॉकेट वेल्ड कोहनी, बट वेल्ड कोहनी और पिरोया कोहनी.

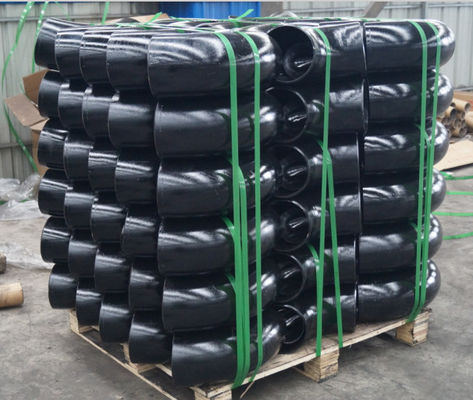

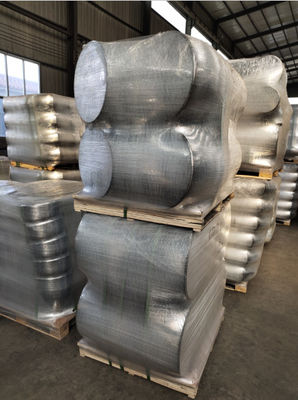

हमने नाम, ग्रेड, हीट नंबर, आकार, मानक और अनुसूची मोटाई के साथ सभी कार्बन स्टील बटवेल्ड फिटिंग को चिह्नित किया।90 डिग्री ASTM A234 WPB एल्बो की ब्लास्टिंग, पेंटिंग और मार्किंग के बाद, हमारे कार्यकर्ताओं ने उन्हें प्लास्टिक फोम से लपेटा और उन्हें लकड़ी के मामलों या पैलेट में पैक किया।
मात्रा की आसान पहचान के लिए पैकेज के बाहर स्पष्ट लेबल टैग किए जाते हैं और उत्पाद आईडी संचालन और परिवहन के दौरान बहुत सावधानी बरती जाती है।
| एनपीएस | आयुध डिपो डी |
90° लांग रेड केंद्र से अंत ए |
45° लांग रेड केंद्र से अंत बी |
90° ३डी केंद्र से अंत ए |
45° ३डी केंद्र से अंत बी |
|---|---|---|---|---|---|
| 1/2 | २१.३ | 38 | 16 | ||
| 3/4 | २६.७ | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| १.१/४ | 42.2 | 48 | 25 | 95 | 39 |
| १.१/२ | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | १५२ | 63 |
| २.१/२ | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | २६७ | 111 |
| 4 | ११४.३ | १५२ | 64 | 305 | १२७ |
| 5 | 141.3 | 190 | 79 | 381 | १५७ |
| 6 | १६८.३ | 229 | 95 | 457 | १८९ |
| 8 | 219.1 | 305 | १२७ | ६१० | २५२ |
| 10 | २७३ | 381 | १५९ | 762 | ३१६ |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | २२२ | १०६७ | 441 |
| 16 | 406.4 | ६१० | २५४ | १२१९ | 505 |
| १८ | 457 | 686 | २८६ | १३७२ | 568 |
| 20 | 508 | 762 | 318 | १५२४ | 632 |
| 22 | 559 | 838 | 343 | १६७६ | 694 |
| 24 | ६१० | 914 | 381 | १८२९ | 757 |
| 26 | 660 | 991 | ४०६ | 1981 | 821 |
| 28 | 711 | १०६७ | 438 | २१३४ | 883 |
| 30 | 762 | ११४३ | 470 | २२८६ | ९४६ |
| 32 | 813 | १२१९ | 502 | २४३८ | १०१० |
| 34 | 864 | १२९५ | 533 | २५९१ | १०७३ |
| 36 | 914 | १३७२ | 565 | २७४३ | ११३५ |
| 38 | 965 | १४४८ | 600 | २८९६ | १२०० |
| 40 | १०१६ | १५२४ | 632 | ३०४८ | १२६४ |
| 42 | १०६७ | 1600 | 660 | 3200 | १३२६ |
| 44 | १११८ | १६७६ | 695 | 3353 | १३८९ |
| 46 | ११६८ | १७५३ | 727 | 3505 | १४५३ |
| 48 | १२१९ | १८२९ | 759 | ३६५८ | १५१६ |
कार्बन स्टील 45 डिग्री कोहनी और कार्बन स्टील 90 डिग्री कोहनी आयाम मिलीमीटर में हैं जब तक कि अन्यथा संकेत न दिया जाए।दीवार की मोटाई (टी) ग्राहक द्वारा निर्दिष्ट की जानी चाहिए।
बट वेल्ड कोहनी के आयामी सहिष्णुता - 45 डिग्री और 90 डिग्री - एलआर और 3 डी - एएसएमई बी 16.9
| पाइप का आकार नाम मात्र का | 1/2 से 2.1/2 | 3 से 3.1/2 | 4 | 5 से 8 |
| बाहर व्यास बेवेल (डी) में |
+ 1.6 - 0.8 |
1.6 | 1.6 | + २.४ - 1.6 |
| अंत में व्यास के अंदर | 0.8 | 1.6 | 1.6 | 1.6 |
| सेंटर टू एंड एलआर (ए/बी) | 2 | 2 | 2 | 2 |
| सेंटर टू एंड 3डी (ए/बी) | 3 | 3 | 3 | 3 |
| पाइप का आकार नाम मात्र का | 10 से 18 | 20 से 24 | 26 से 30 | 32 से 48 |
| बाहर व्यास बेवेल (डी) में |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| अंत में व्यास के अंदर | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| सेंटर टू एंड एलआर (ए/बी) | 2 | 2 | 3 | 5 |
| सेंटर टू एंड 3डी (ए/बी) | 3 | 3 | 6 | 6 |
| दीवार की मोटाई (टी) | नाममात्र दीवार मोटाई का 87.5% से कम नहीं |
|||
एएसटीएम ए२३४ डब्ल्यूपीबी कोहनी आयाम
मानक: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
व्यास: डीएन20 से डीएन1500/3/4" से 60"
अनुसूची: एसएच 20, एसटीडी, 40, एक्सएस, 80, 100, 120, 160, एक्सएक्सएस
त्रिज्या: लघु त्रिज्या (SR) और लंबी त्रिज्या (LR)
प्रकार: निर्बाध और वेल्डेड
सतह: ब्लैक प्राइमर, जस्ती
