उत्पाद विवरण:
|

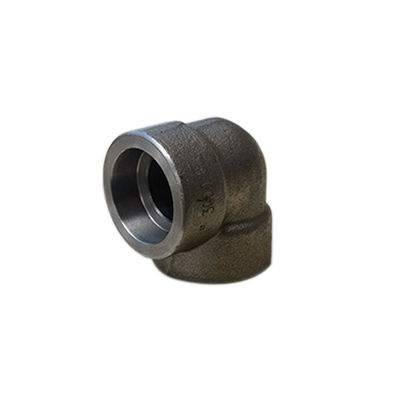

| उत्पाद: | जाली इस्पात कोहनी ASME B16.11 3000LB | सामग्री: | ASTM A105; एएसटीएम ए105; A182 F304; A182 F304; F304L; F304L; |
|---|---|---|---|
| संयुक्त प्रकार: | Threaded; पिरोया; Socket weld सॉकेट वेल्ड | दबाव: | 2000LB; 3000LB; 6000 एलबी; ९०००एलबी |
| प्रकार: | 90 डिग्री, 45 डिग्री, | टेकनीक: | कास्टिंग, जाली |
| हाई लाइट: | 45DEG जाली इस्पात कोहनी,90DEG जाली इस्पात कोहनी,3000LB ASME B16.11 कोहनी |
||
बटवेल्ड पाइप फिटिंग में वेल्डिंग के सबसे सामान्य रूपों में से एक है।बटवेल्ड फिटिंग को वेल्डिंग के साथ फिट करने की अनुमति देता है जिसके परिणामस्वरूप एक मजबूत कनेक्शन होता है।थ्रेडेड फिटिंग काम में आती है जहां वेल्डिंग संभव नहीं है या पसंद नहीं है।वहां पाइप में आमतौर पर धागे होते हैं और फिटिंग में मादा धागे होते हैं।ऐसे वर्ग हैं जो किसी भी उत्पाद की दबाव क्षमता को इंगित करते हैं।दोनों को धागे की मदद से फिट किया जाता है।कक्षा 3000उच्च दबाव वर्ग है।तो एक वर्ग ३००० थ्रेडेड और बटवेल्ड फिटिंग के बीच का अंतर वास्तव में धागा है।
उत्पाद वर्णन:
| पाइप का आकार नाम मात्र का | केंद्र से कोहनी, टी, क्रॉस ए | 45º कोहनी सी . को समाप्त करने के लिए केंद्र | बैंड एच . के बाहरी व्यास | न्यूनतम दीवार मोटाई जी | थ्रेड मिन की लंबाई | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | 2000# | 3000# | 6000# | ख | ली2 | |
| 1/8 | १३/१६ | १३/१६ | 31/32 | ११/१६ | ११/१६ | 3/4 | 7/8 | 7/8 | 1 | .125 | .125 | .250 | .25 | .2639 |
| 1/4 | १३/१६ | 31/32 | 1-1 / 8 | ११/१६ | 3/4 | 7/8 | 7/8 | 1 | 1-5/16 | .125 | .130 | .260 | .32 | .4018 |
| 3/8 | 3/32 | 1-1 / 8 | 1-5/16 | 3/4 | 7/8 | 1 | 1 | 1-5/16 | 1-1 / 2 | .125 | .138 | .275 | .36 | .4078 |
| 1/2 | 1-1 / 8 | 1-5/16 | 1-1 / 2 | 7/8 | 1 | 1-1 / 8 | 1-5/16 | 1-1 / 2 | १-१३/१६ | .125 | .161 | .३२१ | .43 | .5337 |
| 3/4 | 1-5/16 | 1-1 / 2 | 1-3 / 4 | 1 | 1-1 / 8 | 1-5/16 | 1-1 / 2 | १-१३/१६ | 2-3/16 | .123 | .168 | .336 | .50 | .5457 |
| 1 | 1-1 / 2 | 1-3 / 4 | 2 | 1-1 / 8 | 1-5/16 | 1-3 / 8 | १-१३/१६ | 2-3/16 | 2-7/16 | .145 | .196 | .391 | .58 | .6828 |
| 1-1 / 4 | 1-3 / 4 | 2 | 2-3 / 8 | 1-15/16 | 1-3 / 8 | 1-11/16 | 2-3/16 | 2-7/16 | 2-31/32 | .153 | .208 | .417 | .67 | .7068 |
| 1-1 / 2 | 2 | 2-3 / 8 | 2-1 / 2 | 1-3 / 8 | 1-11/16 | 1-23/32 | 2-7/16 | 2-31/32 | 3-5/16 | .158 | .218 | .436 | .70 | .7235 |
| 2 | 2-3 / 8 | 2-1 / 2 | 3-3 / 4 | 1-11/16 | 1-23/32 | 2-1/16 | 2-31/32 | 3-5/16 | 4 | .168 | .238 | .476 | .75 | .7565 |
| 2-1 / 2 | 3 | 3-1 / 4 | 3-3 / 4 | 2-1/16 | 2-1/16 | 2-1 / 2 | 3-5 / 8 | 4 | 4 | .२२१ | .३०१ | .602 | .932 | १.१३८ |
| 3 | 3-3 / 8 | 3-3 / 4 | 4-3/16 | 2-1 / 2 | 2-1 / 2 | 3-1 / 8 | 4-5/16 | 4-3 / 4 | 4-3 / 4 | .236 | .327 | .६५५ | 1.016 | 1.200 |
| 4 | 3-3/16 | 4-1 / 2 | 4-1 / 2 | 3-1 / 8 | 3-1 / 8 | 3-1 / 8 | 5-3 / 4 | 5 | 6 | .258 | .368 | .735 | 1.094 | 1.300 |
| विवरण | वर्ग पदनाम | ||
| कक्षा 3000 | कक्षा 6000 | कक्षा ९००० | |

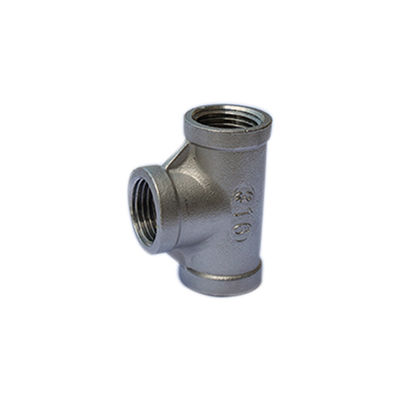

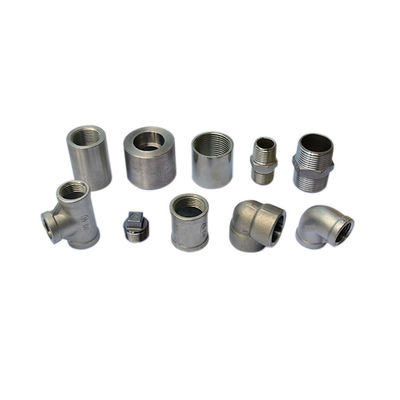

| कोहनी 45 और 90 डिग्री, टीज़, क्रॉस, कपलिंग, अर्ध-युग्मन, अंत या पाइप कैप्स |
1/2 - 4 | 1/2 - 2 | 1/2 - 2 |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| 1/2 - 4 | 1/2 - 2 | 1/2 - 2 | |
| पाइप का आकार दीवार की मोटाई से |
एससीएच 80 / एक्सएस | एससीएच 160 | एक्सएक्सएस |
