उत्पाद विवरण:
|
| दबाव: | 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB | मानक: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA क्लास D, DIN, EN1092-1 |
|---|---|---|---|
| प्रकार: | डब्ल्यूएन निकला हुआ किनारा, इतना निकला हुआ किनारा, अंधा निकला हुआ किनारा, दप निकला हुआ किनारा, प्लेट | आकार: | 1/2" से 80", 0.5 इंच से 80 इंच |
| सतह का उपचार: | ब्लैक पेंटिंग, येलो पेंटिंग, गैल्वनाइजिंग, एंटी-रस्ट ऑयल | सीलिंग फेस फ्लेंज: | उभरा हुआ चेहरा (आरएफ), फ्लैट चेहरा (एफएफ), रिंग संयुक्त प्रकार (आरटीजे) |
| पैकेज: | समुद्र के लायक प्लाईवुड के मामले / फूस | मूल्य शर्त: | एफओबी, सीआईएफ, सीएफआर |
| उत्पादन की अवधि: | 30 दिनों के भीतर 60 टन से कम, 60 टन से अधिक 50 दिन | प्रमाणपत्र: | पीईडी, आईएसओ |
| सामग्री: | कार्बन स्टील A105 A36 स्टेनलेस स्टील SS304L SS316L | ||
| हाई लाइट: | 0.5 इंच गैल्वेनाइज्ड स्टील निकला हुआ किनारा,80 इंच गैल्वेनाइज्ड स्टील निकला हुआ किनारा,सोर्फ जाली गैल्वेनाइज्ड पाइप निकला हुआ किनारा; |
||

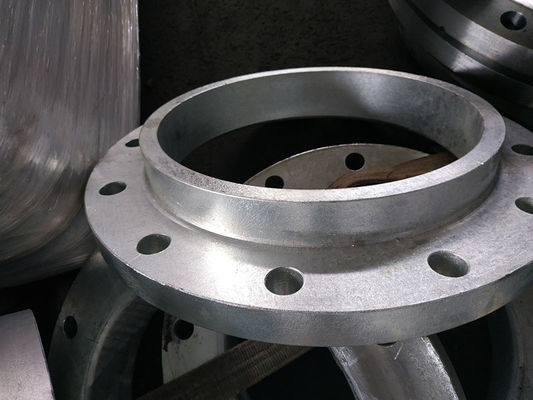

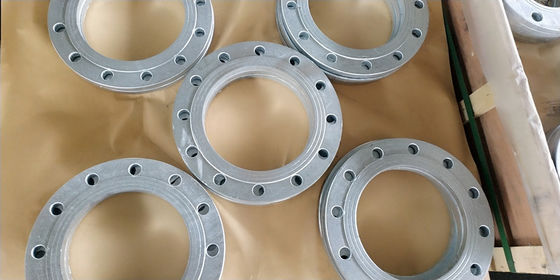

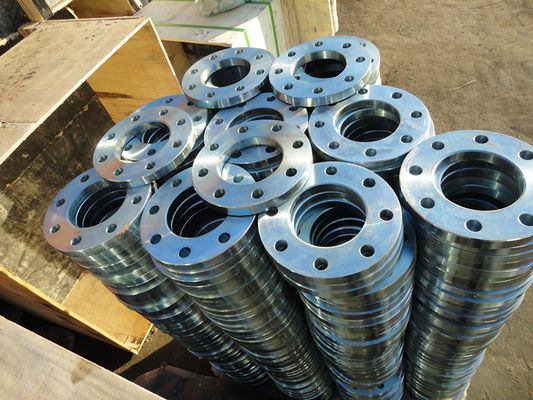

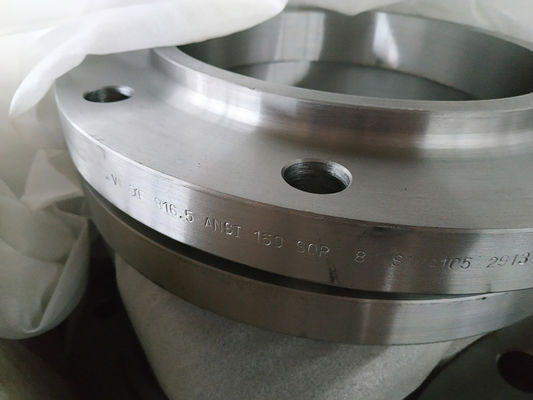

जस्ती इस्पात निकला हुआ किनारा एएनएसआई बी 16.5 एएसएमई बी 16.47 निकला हुआ किनारा सॉर्फ जाली निकला हुआ किनारा पर पर्ची
| आकार | सामग्री | निकला हुआ किनारा प्रकार: |
| 1/2"-80" | स्टेनलेस स्टील | वेल्ड गर्दन निकला हुआ किनारा |
| निकला हुआ किनारा पर पर्ची | ||
| सॉकेट वेल्ड निकला हुआ किनारा | ||
| एलएपी संयुक्त निकला हुआ किनारा | ||
| पिरोया निकला हुआ किनारा | ||
| गुप्त उभरा हुआ किनारा | ||
| कार्बन स्टील, स्टेनलेस स्टील | वेल्ड गर्दन निकला हुआ किनारा | |
| निकला हुआ किनारा पर पर्ची | ||
| सॉकेट वेल्ड निकला हुआ किनारा | ||
| एलएपी संयुक्त निकला हुआ किनारा | ||
| पिरोया निकला हुआ किनारा | ||
| गुप्त उभरा हुआ किनारा | ||
| Flanges का सीलिंग चेहरा | दाँतेदार खत्म के साथ आरएफ | |
| 3 वॉटरलाइन के साथ एफएफ | ||
| चिकनी फिनिस के साथ एफएफ | ||
| RTJ (रिंग जॉइंट टाइप) | ||
| दाँतेदार खत्म के साथ एफएफ | ||
| पानी की लाइनों के साथ आरएफ |
| मैं | डी | बी | जी | एम | ए | जे* | एच | क | छेद | मैं | किलोग्राम। |
| 1/2" | 88,9 | ११,१ | 34,9 | ३०,२ | २१,३ | १५,७ | 47,6 | 60,3 | 4 | १५,९ | 0,500 |
| 3/4" | 98,4 | १२,७ | 42,9 | 38,1 | २६,७ | 20,8 | 52,4 | 69,8 | 4 | १५,९ | 0,700 |
| 1" | १०७,९ | १४,३ | ५०,८ | 49,2 | ३३,५ | २६,७ | 55,6 | 79,4 | 4 | १५,९ | १,१०० |
| 1 1/4" | ११७,५ | १५,९ | 63,5 | 58,8 | 42,2 | 35,1 | 57,1 | 88,9 | 4 | १५,९ | १,५०० |
| १ १/२" | १२७,० | १७,५ | ७३,० | 65,1 | 48,3 | 40,9 | ६१,९ | 98,4 | 4 | १५,९ | 1,800 |
| 2" | १५२,४ | 19,0 | ९२,१ | 77,8 | 60,3 | 52,6 | 63,5 | १२०,६ | 4 | 19,0 | 2,700 |
| २ १/२" | १७७,८ | २२,२ | 104,8 | 90,5 | ७३,१ | 62,7 | 69,8 | १३९,७ | 4 | 19,0 | 4,400 |
| 3" | 190,5 | २३,८ | १२७,० | १०७,९ | 88,9 | ७८,० | 69,8 | १५२,४ | 4 | 19,0 | 5,200 |
| 3 1/2" | २१५,९ | २३,८ | १३९,७ | 122,2 | १०१,६ | 90,2 | ७१,४ | १७७,८ | 8 | 19,0 | 6,400 |
| 4" | 228,6 | २३,८ | १५७,२ | १३४,९ | ११४,३ | 102,4 | 76,2 | 190,5 | 8 | 19,0 | 7,500 |
| 5" | २५४,० | २३,८ | १८५,७ | १६३,५ | १४१,२ | 128,3 | 88,9 | २१५,९ | 8 | २२,२ | 9,200 |
| 6" | 279,4 | २५,४ | २१५,९ | १९२,१ | 168,4 | १५४,२ | 88,9 | २४१,३ | 8 | २२,२ | ११,००० |
| 8" | ३४२,९ | २८,६ | २६९,९ | २४६,१ | २१९,१ | 202,7 | १०१,६ | 298,4 | 8 | २२,२ | 18,300 |
| 10" | ४०६,४ | ३०,२ | ३२३,८ | ३०४,८ | २७३,० | २५४,५ | १०१,६ | 361,9 | 12 | २५,४ | 25,000 |
| 12" | 482,6 | ३१,७ | 381,0 | 365,1 | ३२३,८ | ३०४,८ | ११४,३ | 431,8 | 12 | २५,४ | 39,000 |
| 14" | ५३३,४ | 34,9 | 412,7 | 400,0 | 355,6 | 336,5 | १२७,० | 476,2 | 12 | २८,६ | 51,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | ४०६,४ | 387,3 | १२७,० | 539,7 | 16 | २८,६ | 60,000 |
| 18" | 635,0 | 39,7 | ५३३,४ | 504,8 | 457,2 | 438,1 | १३९,७ | 577,8 | 16 | ३१,७ | ७१,००० |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 508,0 | 488,9 | १४४,५ | 635,0 | 20 | ३१,७ | 88,000 |
| 22" | ७४९,३ | 46,0 | 641,2 | ६०९,६ | 558,8 | 539,7 | १४९,२ | ६९२,१ | 20 | 34,9 | १०२,००० |
| 24" | 812,8 | 47,6 | ६९२,१ | ६६३,६ | ६०९,६ | 590,5 | १५२,४ | ७४९,३ | 20 | 34,9 | ११९,००० |
| पाइप सामान्य व्यास। | ओडी निकला हुआ किनारा | धन्यवादनिकला हुआ किनारा मिन | दीम। का हब |
उभरे हुए चेहरे का व्यास | लंबाई हब.Y | धागे की लंबाई | दीम। बोल्टो का वृत्त |
दीम। बोल्टो का छेद |
संख्या बोल्ट्स का |
दीम।का बोल्ट (इंच) |
किलोग्राम | LB | |
| इंच | डीएन | हे | सी | एक्स | जी | यू | टी | ईसा पूर्व | बिहार | बी एन | बीडी | ||
| 1/2" | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 15.70 | 15.70 | 60.50 | १५.८० | 4 | 1/2" | 0.4 | 0.9 |
| 3/4" | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 15.70 | 15.70 | 69.90 | १५.८० | 4 | 1/2" | 0.7 | 1.5 |
| 1" | 25 | 108.00 | 14.20 | 49.30 | 50.80 | १७.५० | १७.५० | 79.30 | १५.८० | 4 | 1/2" | 0.8 | १.८ |
| 1-1 / 4" | 32 | ११७.५० | 15.70 | 58.70 | 63.50 | 20.60 | 20.60 | 88.90 | १५.८० | 4 | 1/2" | 1.2 | 2.6 |
| 1-1/2" | 40 | १२७.०० | १७.५० | 65.00 | ७३.२० | 22.40 | 22.40 | 98.60 | १५.८० | 4 | 1/2" | 1.5 | 3.3 |
| 2" | 50 | १५२.५० | 19.10 | 77.70 | ९१.९० | 25.40 | 25.40 | 120.70 | 19.10 | 4 | 5/8" | २.३ | 5.1 |
| 2-1/2" | 65 | १७८.०० | 22.40 | 90.40 | 104.60 | 28.40 | 28.40 | १३९.७० | 19.10 | 4 | 5/8" | 3.7 | 8.1 |
| 3" | 80 | 190.50 | 23.90 | 108.00 | १२७.०० | 30.20 | 30.20 | १५२.४० | 19.10 | 4 | 5/8" | 4.1 | 9 |
| 3-1/2" | 90 | 216.00 | 23.90 | १२२.२० | १३९.७० | 31.80 | 31.80 | १७७.८० | 19.10 | 8 | 5/8" | 5.1 | 11.2 |
| 4" | 100 | २२८.५० | 23.90 | 134.90 | १५७.२० | 33.30 | 33.30 | 190.50 | 19.10 | 8 | 5/8" | 5.9 | १३ |
| 5" | 125 | 254.00 | 23.90 | १६३.६० | १८५.७० | 36.60 | 36.60 | 215.90 | 22.40 | 8 | 3/4" | 7 | 15.4 |
| 6" | १५० | २७९.५० | 25.40 | १९२.०० | 215.90 | 39.60 | 39.60 | २४१.३० | 22.40 | 8 | 3/4" | 8.4 | 18.5 |
| 8" | 200 | 343.00 | 28.40 | २४६.१० | २६९.७० | 44.50 | 44.50 | २९८.५० | 22.40 | 8 | 3/4" | १३ | २८.६ |
| 10" | २५० | 406.50 | 30.20 | ३०४.८० | ३२३.९० | 49.30 | 49.30 | 362.00 | 25.40 | 12 | 7/8" | १८ | 39.5 |
| 12" | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 55.60 | 55.60 | 431.80 | 25.40 | 12 | 7/8" | 29 | 64 |
| 14" | 350 | ५३३.५० | 35.10 | 400.10 | 412.80 | 57.20 | 57.20 | 476.30 | 28.50 | 12 | 1" | 39 | ८६ |
| 16" | 400 | ५९७.०० | 36.60 | 457.20 | 469.90 | 63.50 | 63.50 | 539.80 | 28.50 | 16 | 1" | 47 | 103 |
| 18" | 450 | 635.00 | 39.60 | 505.00 | ५३३.४० | 68.30 | 68.30 | 577.90 | 31.80 | 16 | 1 1/8" | 57 | १२६ |
| 20" | 500 | ६९८.५० | 42.90 | 558.80 | 584.20 | ७३.२० | ७३.२० | 635.00 | 31.80 | 20 | 1 1/8" | 76 | 167 |
| 24" | 600 | 813.00 | 47.80 | ६६३.४० | ६९२.२० | 82.60 | 82.60 | 749.30 | 35.10 | 20 | 1 1/4" | ९७ | २१४ |
