SOP 5K 10K 25K SS400 येलो प्लेट वेल्ड निकला हुआ किनारा JIS B2220 72 "DIN2527 DIN2566 DIN2573

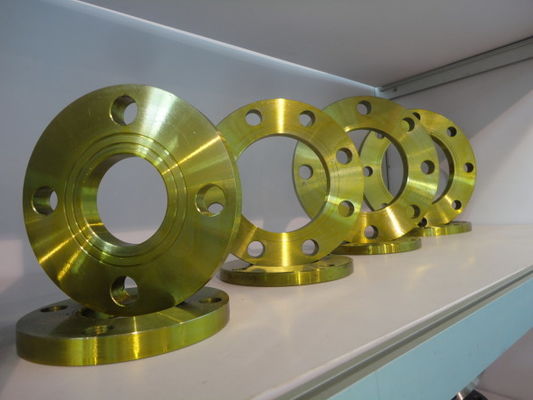

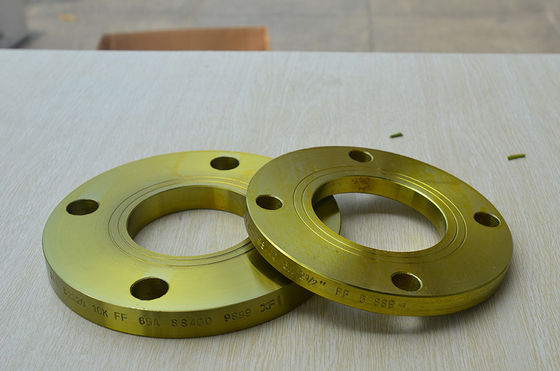

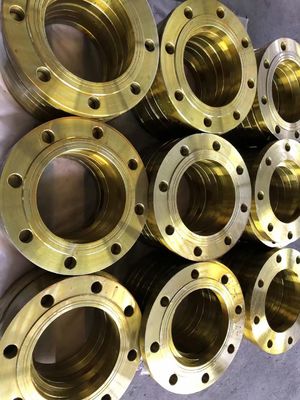

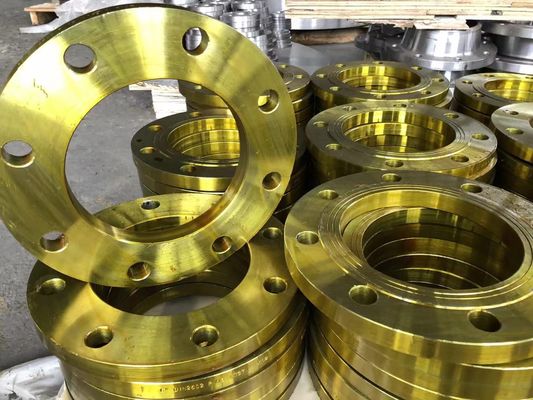

JIS B2220 SOP 5K 10K 25K SS400 येलो कलर प्लेट वेल्ड निकला हुआ किनारा

फ्लैट फेस फ्लैंग में बोल्टिंग सर्कल फेस के समान प्लेन में गैस्केट सतह होती है।फ्लैट फेस फ्लैंग्स का उपयोग करने वाले अनुप्रयोग अक्सर वे होते हैं जिनमें संभोग निकला हुआ किनारा या निकला हुआ किनारा फिटिंग कास्टिंग से बनाया जाता है।

फ्लैट फेस फ्लैंग्स को कभी भी उभरे हुए फेस फ्लैंग से नहीं बांधना चाहिए।एएसएमई बी३१.१ का कहना है कि जब फ्लैट फेस कास्ट आयरन फ्लैंग्स को कार्बन स्टील फ्लैंग्स से जोड़ते हैं, तो कार्बन स्टील फ्लैंग्स पर उभरे हुए चेहरे को हटा दिया जाना चाहिए, और एक फुल फेस गैसकेट की आवश्यकता होती है।यह कार्बन स्टील निकला हुआ किनारा के उभरे हुए चेहरे की वजह से पतली, कड़वी कच्चा लोहा निकला हुआ किनारा रखने के लिए है।

प्लेट निकला हुआ किनारा फिटिंग के संपर्क के लिए गर्दन के बिना निकला हुआ किनारा पर पर्ची के साथ अलग है, इसमें आमतौर पर जेआईएस निकला हुआ किनारा और डीआईएन निकला हुआ किनारा शामिल होता है, एएनएसआई में, एएसएमई निकला हुआ किनारा प्रणाली, जिसमें इस तरह का निकला हुआ किनारा होता है।

"जेआईएस" जापानी औद्योगिक मानक के लिए खड़ा है और जापानी मानक संघ (जेएसए) द्वारा प्रकाशित किया जाता है जो संयुक्त राज्य में एएनएसआई के बराबर है।वे जापानी औद्योगिक मानकों की समिति (जेआईएससी) द्वारा बनाए और अद्यतन किए जाते हैं।जेएसए से एएनएसआई की तरह, जेआईएससी अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (एएसएमई) के समान है।

जापान औद्योगिक मानक मीट्रिक आकारों के लिए एक और विकल्प है।JIS5K, JIS10K, JIS15K, और JISK20K प्रेशर क्लासेस में उपलब्ध, हम राइज़्ड फेस या फ़्लैट फेस कॉन्फ़िगरेशन में स्लिप ऑन, ब्लाइंड और वेल्ड नेक किस्मों की पेशकश कर सकते हैं।ये आम तौर पर 316/L या A105 से बने होते हैं, लेकिन हमेशा की तरह, सभी मिश्र धातु उपलब्ध हैं!

डीआईएन / मीट्रिक फ्लैंग्स की तरह, जेआईएस निकला हुआ किनारा विनिर्देश मौजूदा पाइपलाइन उपकरणों के लिए अंतरिक्ष सीमाओं और उपयुक्तता के प्रयोजनों के लिए पर्ची वेल्ड कॉन्फ़िगरेशन की थोड़ी व्यापक विविधता प्रदान करता है।उदाहरण के लिए, एक ग्राहक मानक के रूप में हब के साथ या उसके बिना पर्ची का अनुरोध कर सकता है, या यहां तक ​​कि एक रिंग प्रकार निकला हुआ किनारा, और यह सब एक ही B2220 विनिर्देश के भीतर हो सकता है।

JIS फ्लैंग्स आमतौर पर जापान से निर्यात किए गए दबाव उपकरण और पाइप असेंबलियों में पाए जाते हैं।कई बड़े जहाज और समुद्री जहाज जो अंतरराष्ट्रीय जल से यात्रा करते हैं और प्रशांत रिम की सेवा करते हैं, इस मानक के लिए बनाए गए उपकरणों का उपयोग करेंगे, क्योंकि इस विनिर्देश के लिए पुर्जे और सर्विसिंग व्यापक रूप से उपलब्ध हैं।

• उपयोग की जाने वाली सामान्य सामग्री इस प्रकार है:
  • स्टेनलेस स्टील, पीतल स्टील, मिश्र धातु इस्पात, एल्यूमीनियम, प्लास्टिक, टाइटेनियम, मोनेल, कार्बन स्टील, मिश्र धातु टाइटेनियम आदि।
  • स्टेनलेस स्टील: एएसटीएम ए 182, ए 240
  • ग्रेड: F304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, डुप्लेक्स स्टेनलेस स्टील UNS S31803, 2205, सुपर डुप्लेक्स स्टेनलेस स्टील UNS S32750
  • कार्बन स्टील: एसएस 400, एएसटीएम ए 105, एएसटीएम ए 181
  • मिश्र धातु इस्पात: एएसटीएम ए 182, जीआर एफ 1, एफ 11, एफ 22, एफ 5, एफ 9, एफ 91
  • निकल मिश्र: मोनेल 400 और 500, इनकोनल 600 और 625, इंकोलॉय 800, 825, हास्टेलॉय सी 22, सी 276
  • कॉपर मिश्र: कॉपर, पीतल और गनमेटल
  • एल्यूमिनियम मिश्र: A5052, A5083
  • आकार: 1/8″ एनबी से 48″एनबी।
  • कक्षा: १५०#, ३००#,400 #,600#,900#, 1500# और 2500#।

• मानक
  • एएनएसआई: एएनएसआई बी16.5, एएनएसआई बी16.47, एमएसएस एसपी44, एएनएसआई बी16.36, एएनएसआई बी16.48
  • जिस: बी२२२०
  • दीन: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638
  • बीएस: बीएस4504, बीएस4504, बीएस1560, बीएस10
  • और अन्य निकला हुआ किनारा श्रृंखला ...
• विनिर्देश

संपर्क व्यक्ति: एमी झांग

एमपी: +86 18031772048

स्काइप: एचबीएक्सएफ-निकला हुआ किनारा21

क्यू क्यू: २३९२०१६७१९

वीचैट / व्हाट्स अप : 0086-18031772048

ईमेल : info1@hbxfgj.com
