DN10 से DN5000 निकला हुआ किनारा AWWA C207 क्लास B B16.5 B16.47 ब्लाइंड प्लेट निकला हुआ किनारा

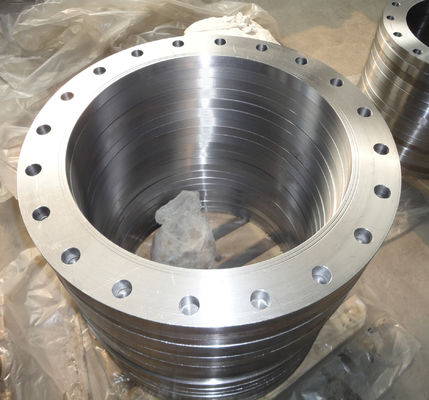

बड़ी छवि : DN10 से DN5000 निकला हुआ किनारा AWWA C207 क्लास B B16.5 B16.47 ब्लाइंड प्लेट निकला हुआ किनारा

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XF
प्रमाणन:	ISO,PED,,ADW2000,CE
मॉडल संख्या:	1/2 "-72"

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1TON
मूल्य:	NEGOCIATION
पैकेजिंग विवरण:	लकड़ी के मामले, फूस, या cusomers अनुरोध के रूप में खेलते हैं:
प्रसव के समय:	तीस दिन
भुगतान शर्तें:	एल / सी, डी / पी, टी / टी
आपूर्ति की क्षमता:	10000 टन प्रति माह

संपर्क करें

DN10 से DN5000 निकला हुआ किनारा AWWA C207 क्लास B B16.5 B16.47 ब्लाइंड प्लेट निकला हुआ किनारा

वर्णन

आकार:	1/2″ (15 NB) से 48″ (1200NB) DN10 ~ DN5000	मानक:	ANSI/ASME B16.5, B16.47 सीरीज A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Fla
दबाव:	कक्षा 150 एलबीएस, 300 एलबीएस, 600 एलबीएस, 900 एलबीएस, 1500 एलबीएस, 2500 एलबीएस	परत:	ऑयल ब्लैक पेंट, एंटी-रस्ट पेंट, जिंक प्लेटेड, येलो ट्रांसपेरेंट, कोल्ड और हॉट डिप जस्ती
कनेक्ट प्रकार / निकला हुआ किनारा चेहरा प्रकार:	उठा हुआ चेहरा (RF), रिंग टाइप जॉइंट (RTJ), फ्लैट फेस (FF), बड़ा पुरुष-महिला (LMF), लैप-जॉइंट फेस (LJ	कार्बन स्टील:	एएसटीएम ए105 एएसएमई एसए105
स्टेनलेस स्टील:	एएसटीएम ए 182 एफ 304 एएसटीएम ए 182 एफ 304 एल एएसटीएम ए 182 एफ 316 एएसटीएम ए 182 एफ 316 एल	पैकिंग:	कोई फ्यूमिगेट या फ्यूमिगेट प्लाइवुड / वुड पैलेट या केस नहीं
हाई लाइट:	DN10 DN5000 B16.47 ब्लाइंड प्लेट निकला हुआ किनारा , DN5000 awwa वर्ग b निकला हुआ किनारा , DN5000 निकला हुआ AWWA C207 कक्षा बी

AWWA C207 Flanges आयाम

AWWA का अर्थ है अमेरिकन वाटर वर्क्स एसोसिएशन एक तकनीकी, गैर-लाभकारी समिति है, जो वाटरवर्क्स सिस्टम के लिए प्रमुख आवश्यकताओं की पहचान और एकीकरण करती है।के प्रमुख उपयोगकर्ताAWWA C207 Flanges आयामवाटरवर्क्स, अपशिष्ट जल, घोल के साथ-साथ प्लांट पाइपिंग शामिल हैं।चूंकि इन फ्लैंग्स का उपयोग कम दबाव वाले पाइपिंग सिस्टम में किया जाता है, इसलिएawwa c207 क्लास f फ्लैंगेस एक मानक है जो एएनएसआई या एएसएमई जाली निकला हुआ किनारा की तुलना में एक प्रभावी लागत बचत समाधान साबित होता है।इनawwa c207 निकला हुआ किनारा आयाम तेल, भाप, या रासायनिक अनुप्रयोगों जैसे उद्योगों में उपयोग के लिए डिज़ाइन किया गया है।

AWWA C207 क्लास बी फ्लैंगेस वजन और मानकों की जाँच करें

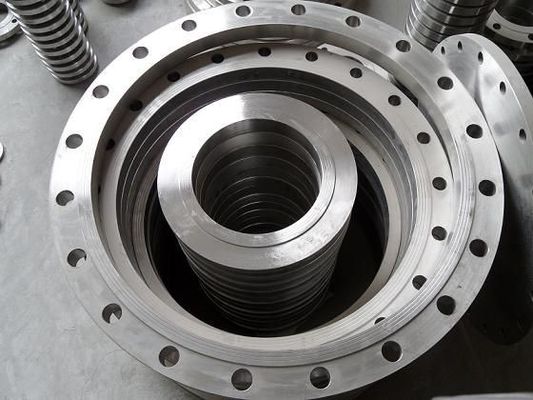

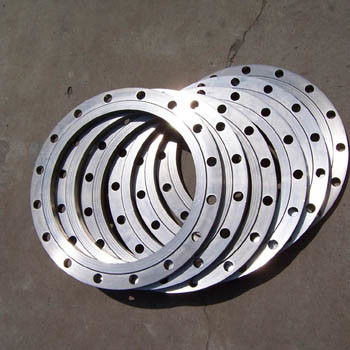

AWWA C207 Flanges

AWWA C207 Flanges आयाम

AWWA C207 Flanges मानक

AWWA C207 स्टेनलेस स्टील Flanges के निर्माता, आपूर्तिकर्ता AWWA C207 कार्बन स्टील Flanges

AWWA मानक प्रदान करते हैं awwa c207 स्टील पाइप फ्लैंगेससंपत्तियां जिनका उपयोग केवल पीने योग्य पानी के लिए किया जाना है।उदाहरण के लिए, AWWA निकला हुआ किनारा की रेटिंग केवल वायुमंडलीय तापमान पर लागू होती है।एडब्ल्यूडब्ल्यूए मानकों में निकला हुआ किनारा वर्ग शामिल हैं जो बी, डी, ई, एफ के रूप में लिखे गए हैं। इन सभी वर्गों में से, आमतौर पर इस्तेमाल किया जाने वाला कनेक्शन क्लास डी है। एएनएसआई के विपरीत, नाममात्र पाइप आकार के लिएawwa c207 क्लास डी ब्लाइंड निकला हुआ किनारा 3 इंच से लेकर लगभग 144 इंच के बीच है।एएनएसआई मानक के विपरीत, जिसमें सभी प्रकार के फ्लैंगेस शामिल हैं, एडब्ल्यूडब्ल्यूए मानक में केवल निम्नलिखित प्रकार के फ्लैंगेस शामिल हैं अर्थात - रिंग फ्लेंज, हब टाइप फ्लेंज, ब्लाइंड फ्लेंज और थ्रेडेड आयरन फ्लैंग्स।

सामग्री की तालिका

AWWA C207 Flanges का निर्दिष्टीकरण चार्ट

AWWA C207 Flanges आकार चार्ट	1/2″ (15 NB) से 48″ (1200NB) DN10 ~ DN5000
AWWA C207 Flanges मानक	ANSI/ASME B16.5, B16.47 सीरीज A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flange, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
विश्वविद्यालय	६बार १०बार १६बार २५बार ४०बार
एन	६बार १०बार १६बार २५बार ४०बार
AWWA C207 Flanges दबाव रेटिंग ANSI	कक्षा १५० एलबीएस, ३०० एलबीएस, ६०० एलबीएस, ९०० एलबीएस, १५०० एलबीएस, २५०० एलबीएस
AWWA C207 DIN . में Flanges दबाव गणना	6बार 10बार 16बार 25बार 40बार / पीएन6 पीएन10 पीएन16 पीएन25 पीएन40, पीएन64
जिस	5 के, 10 के, 16 के 20 के, 30 के, 40 के, 63 के
परीक्षण प्रमाण पत्र	एन 10204/3.1बी कच्चा माल प्रमाणपत्र 100% रेडियोग्राफी परीक्षण रिपोर्ट तृतीय पक्ष निरीक्षण रिपोर्ट, आदि
परत	ऑयल ब्लैक पेंट, एंटी-रस्ट पेंट, जिंक प्लेटेड, येलो ट्रांसपेरेंट, कोल्ड एंड हॉट डिप जस्ती
AWWA C207 Flanges के सबसे सामान्य प्रकार	जाली / पिरोया / खराब / प्लेट
उत्पादन तकनीक	जाली, हीट ट्रीटेड और मशीनी
कनेक्ट प्रकार / निकला हुआ किनारा चेहरा प्रकार	उठा हुआ चेहरा (RF), रिंग टाइप जॉइंट (RTJ), फ्लैट फेस (FF), बड़ा पुरुष-महिला (LMF), लैप-जॉइंट फेस (LJF), छोटा पुरुष-महिला (SMF), छोटी जीभ, बड़ी जीभ और नाली ग्रूव
ख़ास डिज़ाइन	आपके चित्र के अनुसार AS, ANSI, BS, DIN और JIS 15 एनबी (1/2″) से 200 एनबी (8″) समान और कम करने वाले विन्यास
मूल	भारतीय / पश्चिमी यूरोप / जापान / यूएसए / कोरियाई
के निर्माता	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE आदि। AWWA C207 Flanges: -BS Flange, EN Flange, API 6A Flange, ANSI Flange, ASME Flange, DIN Flange, EN1092-1 Flange, UNI Flange, JIS/ KS Flange, BS4504 Flange, GB Flange, AWWA C207 निकला हुआ किनारा, GOST निकला हुआ किनारा, PSI निकला हुआ किनारा बीएस: बीएस 4504, बीएस 3293, बीएस 1560, बीएस 10 एएस 2129: टेबल डी;टेबल ई;टेबल एच एएनएसआई बी16.5, एएनएसआई बी16.47 सीरीज ए एंड बी, एमएसएस एसपी44, एएसए, एपीआई-605, आवा, कस्टम ड्रॉइंग एएनएसआई: एएनएसआई बी16.5, एएनएसआई बी16.47 (एपीआई605), एमएसएस एसपी44, एएनएसआई बी16.36, एएनएसआई बी16.48 एएनएसआई बी16.5, एएनएसआई बी16.47, एमएसएस एसपी44, एएनएसआई बी16.36, एएनएसआई बी16.48 अमेरिकी मानक (एएनएसआई) जर्मन (डीआईएन) ब्रिटिश मानक (बी एस) दीन: 2527, दीन 2566, दीन 2573, दीन 2576, दीन 2641, दीन 2642, दीन 2655, दीन 2656, दीन 2627, दीन 2628, दीन 2629, दीन 2631, दीन 2632, दीन 2633, दीन 2634, दीन 2635, दीन २६३६, दीन २६३७, दीन २६३८ आवा सी२०७ फ्लैंगेस अन्य मानक: AWWA C207;EN1092-1, GOST12820, JIS B2220;केएस बी1503, एसएबीएस1123;एनएफई29203;यूएनआई२२७६
परीक्षण	डायरेक्ट-रीडिंग स्पेक्ट्रोग्राफ, हाइड्रोस्टैटिक टेस्टिंग मशीन, एक्स-रे डिटेक्टर, यूआई ट्रासोनिक दोष डिटेक्टर, चुंबकीय कण डिटेक्टर
उपकरण	प्रेस मशीन, झुकने वाली मशीन, पुशिंग मशीन, इलेक्ट्रिक बेवेलिंग मशीन, सैंड-ब्लास्टिंग मशीन आदि

AWWA C207 Flanges की उपलब्ध सामग्री

कार्बन स्टील	एएसटीएम ए105 एएसएमई SA105 दीन 1.0402 दीन 1.0460 दीन 1.0619 एएसटीएम ए105एन एएसएमई SA105N एएसटीएम ए350 एलएफ2 एएसएमई एसए350 हाई यील्ड सीएस एएसटीएम ए६९४
स्टेनलेस स्टील	एएसटीएम A182 F304 एएसटीएम A182 F304L एएसटीएम A182 F316 एएसटीएम A182 F316L एएसटीएम A182 F317 एएसटीएम A182 F317L एएसटीएम ए१८२ एफ३२१ एएसटीएम A182 F321H एएसटीएम A182 F347 एएसटीएम A182 F347H
अलॉय स्टील	एएसटीएम A182 F5 एएसटीएम ए१८२ एफ९ एएसटीएम A182 F11 एएसटीएम A182 F22 एएसटीएम A182 F91
Inconel	इनकोनल ६०० इनकोनल 601 इनकोनल ६२५ इनकोनल 718 इनकोनल x750
तांबा	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, आदि
कॉपर निकल	कॉपर निकल 90/10 (C70600), कप्रो निकेल 70/30 (C71500), UNS C71640
पीतल	3602/2604/H59/H62/आदि।
hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
मोनेली	मोनेल 400 (UNS No. N04400), Monel 500 (UNS No. N05500)
मिश्र धातु 20	बढ़ई® 20 मिश्र धातु, मिश्र धातु 20Cb-3
अल्युमीनियम	5052/6061/6063/2017/7075/आदि।
निकल	निकल 200, निकल 201
दोहरा	S31803 / S32205 A182 जीआर F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
सुपर डुप्लेक्स	S32750 / S32760 A182 जीआर F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
इंकोलॉय	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 स्मो	SMO 254/6Mo, UNS S31254, DIN 1.4547
निमोनिक	निमोनिक 75, निमोनिक 80ए, निमोनिक 90
अन्य सामग्री	टिन कांस्य, एल्युमुनम कांस्य, सीसा कांस्य
टाइटेनियम	एएसटीएम बी३८१ टाइटेनियम जीआर।1 एएसटीएम बी३८१ टाइटेनियम जीआर।2 एएसटीएम बी३८१ टाइटेनियम जीआर।4 एएसटीएम बी३८१ टाइटेनियम जीआर।5 एएसटीएम बी३८१ टाइटेनियम जीआर।7

AWWA C207 Flanges, AWWA C207 Expander Flanges निर्माता की एक विस्तृत श्रृंखला का स्टॉक करें

AWWA C207 Flanges के आयाम

नाम आकार		मोटाई			ड्रिलिंग			वज़न
	आयुध डिपो	पर पर्ची	अंधा	सुराख	ठीक वृत्त	होल दीया	कोई छेद नहीं	पर पर्ची	अंधा
	ए	टी	टी	बी	सी
4	10.00	१.१३०	१.१३०	4.57	7.88	0.875	8	१८	25
5	11.00	१.२१०	१.२१०	5.66	9.25	0.875	8	22	33
6	12.50	१.३१०	१.३१०	6.73	10.62	0.875	12	30	46
8	15.00	१.३१०	१.३१०	8.73	१३.००	1.000	12	40	66
10	१७.५०	1.500	1.500	10.88	15.25	1.125	16	56	102
12	20.50	१.६३०	१.६३०	12.88	17.75	१.२५०	16	83	१५२
14	23.00	1.940	1.940	१४.१९	20.25	१.२५०	20	128	228
16	25.50	२.१४०	२.१४०	१६.१९	22.50	1.375	20	167	३१०
१८	28.00	2.250	2.250	१८.१९	24.75	1.375	24	204	392
20	30.50	2.330	2.330	20.19	२७.००	1.375	24	247	482
22	33.00	2.500	2.500	२२.१९	29.25	1.375	24	३०७	606
24	36.00	2.690	2.690	२४.१९	32.00	1.625	24	388	776
26	38.25	3.000	3.000	२६.१९	34.50	1.875	28	451	977
28	40.75	3.130	3.130	२८.१९	37.00	1.875	28	532	११५६
30	43.00	3.150	3.166	30.19	39.25	1.875	28	586	१३०३
32	45.25	3.250	3.332	32.19	41.50	1.875	28	६५७	१५१८
34	47.50	3.380	३.४७५	34.19	43.50	1.875	28	७४१	१७४५
36	50.00	३.४६०	3.671	36.19	46.00	2.125	32	802	2042
38	52.25	3.500	३.८१५	38.19	48.00	2.125	32	874	२३१७
40	54.25	3.630	3.982	40.19	50.25	2.125	36	937	२६०८
42	57.00	३.८१०	४.१७१	42.19	52.75	2.125	36	११०३	3015
44	59.25	4.000	4.338	४४.१९	55.00	2.125	36	१२३७	3388
46	61.50	4.130	4.505	46.19	57.25	2.125	40	१३४४	3791
48	65.00	4.500	4.781	48.19	60.75	2.125	40	१७१८	४४९४
