उत्पाद विवरण:
|
| सामग्री: | कार्बन स्टील और स्टेनलेस स्टील | collor: | हल्का तेल |
|---|---|---|---|
| दबाव: | PN06, PN10, PN16, PN25, PN40, PN64, PN100, | प्रकार: | स्टील प्लेन वेल्डेड फ्लैंगेस |
| मानक: | GOST33259 GOST12820 GOST12821 | ||
| हाई लाइट: | GOST ३३२५९ सीलिंग वेल्डेड फ्लैंगेस,GOST १२८२० सीलिंग फ्लैंगेस,१४०० मिमी राइज़्ड फेस स्टील प्लेन निकला हुआ किनारा |
||

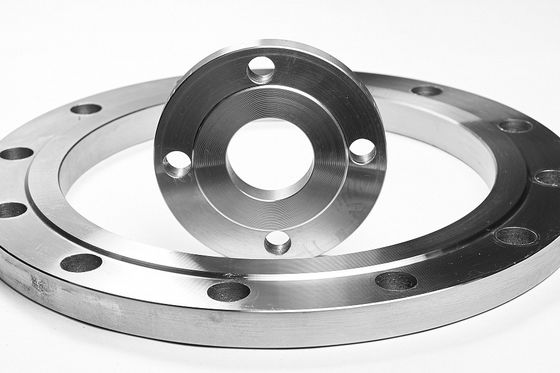

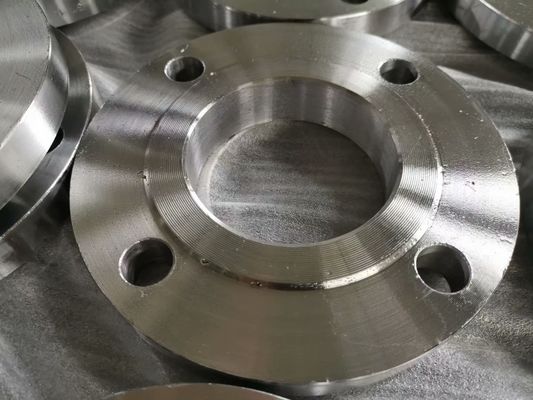

स्टील प्लेन वेल्डेड फ्लैंग्स निकला हुआ किनारा GOST 33259 TYPE01, TYPE 02, TYPE 05 12820 ГОСТ 12821 PN06 PN10 PN10 PN16 PN25 PN40
|
मानक
|
प्रकार |
दबाव |
सामग्री | आकार |
प्रोसेस |
सतह इलाज |
|
गोस्ट३३२५९ गोस्ट12820 गोस्ट 12821
|
एसओ, ब्लाइंड, डब्ल्यूएन
|
पीएन06, पीएन10, पीएन16, PN25,PN40,PN64, पीएन100, |
कार्बन स्टील स्टेनलेस स्टील |
डीएन15-डीएन3000 |
जाली, फोर्जिंग |
हल्का तेल |

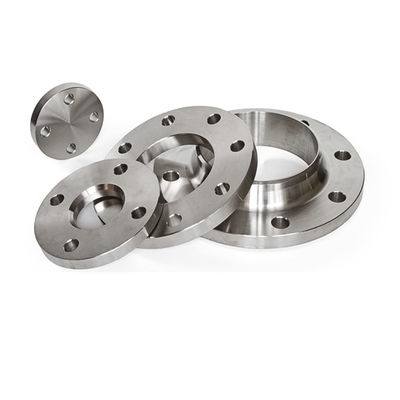

प्लेट निकला हुआ किनारा, अंधा निकला हुआ किनारा, वेल्डिंग गर्दन निकला हुआ किनारा;
१२८२०, ГОСТ१२८२१,ГОСТ१२८२२,,ГОСТ१२८३६-८०
PN06-PN160
12820 PN06-PN25
| 2. Толщина и масса плоских приварных фланцев (тип 01) с уплотнительной поверхностью исполнения बी (уплотнительный выступ) должны соответствовать 1 ряду стандарта ГОСТ 33,259-2015।начения основных араметров риведены в таблице 1.2. | 2. सीलिंग सतह बी (उठा हुआ चेहरा) के साथ सादे फ्लैंग्स (टाइप 01) की मोटाई और द्रव्यमान 1 . का पालन करना चाहिएअनुसूचित जनजातिGOST 33259-2015 मानक आवश्यकताओं की पंक्ति।मुख्य मापदंडों के मान तालिका 1.2 में दिखाए गए हैं |
| नामकरण | आयाम, मिमी | वजन (किग्रा | |||||||
| घ | घ1 | घ2 | घ1 | ख | एच | एन, | घ | ||
| पीनोमो = 0,6 एमपीए (6 किग्रा/सेमी2) | |||||||||
| 1-10-6 | 75 | 50 | 35 | 15 | 10 | 2 | 4 | 1 1 | 0.31 |
| 1-15-6 | 80 | 55 | 40 | 19 | 10 | 2 | 4 | 1 1 | 0.33 |
| 1-20-6 | 90 | 65 | 50 | 26 | 12 | 2 | 4 | 1 1 | 0.53 |
| 1-25-6 | 100 | 75 | 60 | 33 | 12 | 2 | 4 | 1 1 | 0.64 |
| 1-32-6 | १२० | 90 | 70 | 39 | १३ | 2 | 4 | 14 | 1.01 |
| 1-40-6 | 130 | 100 | 80 | 46 | १३ | 3 | 4 | 14 | १.२१ |
| 1-50-6 | 140 | 110 | 90 | 59 | १३ | 3 | 4 | 14 | 1.33 |
| 1-65-6 | 160 | 130 | 110 | ७८ | १३ | 3 | 4 | 14 | 1.63 |
| 1-80-6 | १८५ | १५० | 128 | ९१ | 15 | 3 | 4 | १८ | २.४४ |
| 1-100-6 | 205 | 170 | १४८ | 110 | 15 | 3 | 4 | १८ | 2.85 |
| 1-125-6 | २३५ | 200 | 178 | १३५ | 17 | 3 | 8 | १८ | 3.88 |
| 1-150-6 | 260 | 225 | 202 | १६१ | 17 | 3 | 8 | १८ | 4.39 |
| 1-175-6 | २९० | 255 | 232 | 196 | 19 | 3 | 8 | १८ | 5.36 |
| 1-200-6 | 315 | 280 | २५८ | २२२ | 19 | 3 | 8 | १८ | 5.89 |
| 1-225-6 | 340 | 305 | २८२ | 245 | 19 | 3 | 8 | १८ | 6.6 |
| १-२५०-६ | 370 | 335 | 312 | २७३ | 20 | 3 | 12 | १८ | 7.67 |
| 1-300-6 | 435 | 395 | 365 | 325 | 20 | 4 | 12 | 22 | 10.28 |
| 1-350-6 | 485 | 445 | 415 | 377 | 22 | 4 | 12 | 22 | 12.58 |
| 1-400-6 | 535 | 495 | 465 | 426 | 24 | 4 | 16 | 22 | 15.2 |
| 1-450-6 | 590 | 550 | 520 | 480 | 24 | 4 | 16 | 22 | 17.25 |
| 1-500-6 | 640 | 600 | 570 | 530 | 25 | 4 | 16 | 22 | 19.72 |
| 1-600-6 | 755 | 705 | 670 | 630 | 25 | 5 | 20 | 26 | 26.24 |
| 1-700-6 | 860 | 810 | 775 | 720 | २७ | 5 | 24 | 26 | 36.68 |
| 1-800-6 | 975 | 920 | 880 | 820 | २७ | 5 | 24 | 30 | 46.14 |
| 1-900-6 | १०७५ | १०२० | 980 | 920 | 29 | 5 | 24 | 30 | 55.1 |
| 1-1000-6 | ११७५ | ११२० | 1080 | १०२० | 31 | 5 | 28 | 30 | 64.36 |
| 1-1200-6 | 1400 | १३४० | १२९५ | १२२० | 34 | 5 | 32 | 33 | 99.03 |
| नामकरण | आयाम, मिमी | वजन (किग्रा | |||||||
| घ | घ1 | घ2 | घ1 | ख | एच | एन, | घ | ||
| पीनोमो = 1,0 एमपीए (10 किग्रा/सेमी2) | |||||||||
| 1-10-10 | 90 | 60 | 42 | 15 | 10 | 2 | 4 | 14 | 0.46 |
| 1-15-10 | 95 | 65 | 47 | 19 | 10 | 2 | 4 | 14 | 0.51 |
| 1-20-10 | 105 | 75 | 58 | 26 | 12 | 2 | 4 | 14 | 0.74 |
| 1-25-10 | 115 | 85 | ६८ | 33 | 12 | 2 | 4 | 14 | 0.89 |
| 1-32-10 | १३५ | 100 | ७८ | 39 | 14 | 2 | 4 | १८ | १.४ |
| 1-40-10 | 145 | 110 | 88 | 46 | 15 | 3 | 4 | १८ | 1.71 |
| 1-50-10 | 160 | 125 | 102 | 59 | 15 | 3 | 4 | १८ | 2.06 |
| 1-65-10 | 180 | 145 | 122 | ७८ | 17 | 3 | 4 | १८ | 2.8 |
| 1-80-10 | १९५ | 160 | 133 | ९१ | 17 | 3 | 4 | १८ | 3.19 |
| 1-100-10 | 215 | 180 | १५८ | 110 | 19 | 3 | 8 | १८ | 3.96 |
| 1-125-10 | 245 | २१० | १८४ | १३५ | 21 | 3 | 8 | १८ | 5.4 |
| 1-150-10 | 280 | 240 | 212 | १६१ | 21 | 3 | 8 | 22 | 6.62 |
| 1-175-10 | ३१० | 270 | 242 | 196 | 21 | 3 | 8 | 22 | 7.32 |
| 1-200-10 | 335 | २९५ | २६८ | २२२ | 21 | 3 | 8 | 22 | 8.05 |
| 1-225-10 | 365 | 325 | २९५ | 245 | 21 | 3 | 8 | 22 | 9.3 |
| १-२५०-१० | 390 | 350 | 320 | २७३ | २३ | 3 | 12 | 22 | 10.65 |
| 1-300-10 | 440 | 400 | 370 | 325 | 24 | 4 | 12 | 22 | 12.9 |
| 1-350-10 | 500 | 460 | 430 | 377 | 24 | 4 | 16 | 22 | १५.८५ |
| 1-400-10 | 565 | 515 | 482 | 426 | 26 | 4 | 16 | 26 | २१.५६ |
| 1-450-10 | 615 | 565 | 532 | 480 | 26 | 4 | 20 | 26 | 22.76 |
| 1-500-10 | 670 | 620 | 585 | 530 | 28 | 4 | 20 | 26 | २७.७ |
| 1-600-10 | 780 | 725 | 685 | 630 | 31 | 5 | 20 | 30 | 39.4 |
| 1-700-10 | 895 | 840 | 800 | 720 | 34 | 5 | 24 | 30 | 59.46 |
| 1-800-10 | १०१० | 950 | ९०५ | 820 | 37 | 5 | 24 | 33 | 79.16 |
| 1-900-10 | १११० | १०५० | 1005 | 920 | 40 | 5 | 28 | 33 | ९४.१३ |
| 1-1000-10 | १२२० | ११६० | १११० | १०२० | 43 | 5 | 28 | 33 | ११८.४३ |
| 1-1200-10 | १४५५ | १३८० | १३३० | १२२२ | 51 | 5 | 32 | 39 | १९७.४४ |
| 1-1400-10 | १६७५ | १५९० | १५३० | १४२० | 60 | 5 | 36 | 45 | 278.92 |
| नामकरण | आयाम, मिमी | वजन (किग्रा | |||||||
| घ | घ1 | घ2 | घ1 | ख | एच | n, छिद्रों की संख्या | घ | ||
| पीनोमो = 1,6 एमपीए (16 किग्रा/सेमी .)2) | |||||||||
| 1-10-16 | 90 | 60 | 42 | 15 | 12 | 2 | 4 | 14 | 0.54 |
| 1-15-16 | 95 | 65 | 47 | 19 | 12 | 2 | 4 | 14 | 0.61 |
| 1-20-16 | 105 | 75 | 58 | 26 | 14 | 2 | 4 | 14 | 0.86 |
| 1-25-16 | 115 | 85 | ६८ | 33 | 16 | 2 | 4 | 14 | 1.17 |
| 1-32-16 | १३५ | 100 | ७८ | 39 | 16 | 2 | 4 | १८ | 1.58 |
| 1-40-16 | 145 | 110 | 88 | 46 | 17 | 3 | 4 | १८ | 1.96 |
| 1-50-16 | 160 | 125 | 102 | 59 | 19 | 3 | 4 | १८ | २.५८ |
| 1-65-16 | 180 | 145 | 122 | ७८ | 21 | 3 | 4 | १८ | 3.42 |
| 1-80-16 | १९५ | 160 | 133 | ९१ | 21 | 3 | 4 | १८ | 3.71 |
| 1-100-16 | 215 | 180 | १५८ | 110 | २३ | 3 | 8 | १८ | 4.73 |
| 1-125-16 | 245 | २१० | १८४ | १३५ | 25 | 3 | 8 | १८ | 6.38 |
| 1-150-16 | 280 | 240 | 212 | १६१ | 25 | 3 | 8 | 22 | 7.81 |
| 1-175-16 | ३१० | 270 | 242 | 196 | 25 | 3 | 8 | 22 | 8.64 |
| 1-200-16 | 335 | २९५ | २६८ | २२२ | २७ | 3 | 12 | 22 | 10.1 |
| 1-225-16 | 365 | 325 | २९५ | 245 | २७ | 3 | 12 | 22 | 11.7 |
| १-२५०-१६ | 405 | 355 | 320 | २७३ | 28 | 3 | 12 | 26 | १४.४९ |
| 1-300-16 | 460 | 410 | 370 | 325 | 28 | 4 | 12 | 26 | 17.78 |
| 1-350-16 | 520 | 470 | 430 | 377 | 30 | 4 | 16 | 26 | 22.88 |
| 1-400-16 | 580 | 525 | 482 | 426 | 34 | 4 | 16 | 30 | 31 |
| 1-450-16 | 640 | 585 | 532 | 480 | 38 | 4 | 20 | 30 | 39.64 |
| 1-500-16 | 710 | 650 | 585 | 530 | 44 | 4 | 20 | 33 | 57.01 |
| 1-600-16 | 840 | 770 | 685 | 630 | 45 | 5 | 20 | 39 | 80.03 |
| 1-700-16 | 910 | 840 | 800 | 720 | 47 | 5 | 24 | 39 | ८४.२१ |
| 1-800-16 | १०२० | 950 | ९०५ | 820 | 49 | 5 | 24 | 39 | 104.41 |
| 1-900-16 | ११२० | १०५० | 1005 | 920 | 54 | 5 | 28 | 39 | 128.6 |
| 1-1000-16 | 1255 | ११७० | १११० | १०२० | 58 | 5 | 28 | 45 | 179.37 |
| 1-1200-16 | 1485 | १३९० | १३३० | १२२० | ७१ | 5 | 32 | 52 | २९७.७८ |
| नामकरण | आयाम, मिमी | वजन (किग्रा | |||||||
| घ | घ1 | घ2 | घ1 | ख | एच | n, छिद्रों की संख्या | घ | ||
| पीनोमो = २,५ एमपीए (२५ किग्रा/सेमी .)2) | |||||||||
| 1-10-25 | 90 | 60 | 42 | 15 | 14 | 2 | 4 | 14 | 0.63 |
| 1-15-25 | 95 | 65 | 47 | 19 | 14 | 2 | 4 | 14 | 0.7 |
| 1-20-25 | 105 | 75 | 58 | 26 | 16 | 2 | 4 | 14 | 0.98 |
| 1-25-25 | 115 | 85 | ६८ | 33 | 16 | 2 | 4 | 14 | 1.17 |
| 1-32-25 | १३५ | 100 | ७८ | 39 | १८ | 2 | 4 | १८ | 1.77 |
| 1-40-25 | 145 | 110 | 88 | 46 | 19 | 3 | 4 | १८ | 2.18 |
| 1-50-25 | 160 | 125 | 102 | 59 | 21 | 3 | 4 | १८ | 2.71 |
| 1-65-25 | 180 | 145 | 122 | ७८ | 21 | 3 | 8 | १८ | 3.22 |
| 1-80-25 | १९५ | 160 | 133 | ९१ | २३ | 3 | 8 | १८ | 4.06 |
| 1-100-25 | २३० | 190 | १५८ | 110 | 25 | 3 | 8 | 22 | 5.92 |
| 1-125-25 | 270 | २२० | १८४ | १३५ | २७ | 3 | 8 | 26 | 8.26 |
| 1-150-25 | 300 | २५० | 212 | १६१ | २७ | 3 | 8 | 26 | 10.12 |
| 1-175-25 | 330 | 280 | 242 | 196 | 29 | 3 | 12 | 26 | 11.49 |
| 1-200-25 | 360 | ३१० | 278 | २२२ | 29 | 3 | 12 | 26 | 13.34 |
| 1-225-25 | 395 | 340 | 305 | 245 | 31 | 3 | 12 | 30 | १६.९३ |
| १-२५०-२५ | 425 | 370 | 335 | २७३ | 31 | 3 | 12 | 30 | 18.9 |
| 1-300-25 | 485 | 430 | 390 | 325 | 32 | 4 | 16 | 30 | 23.95 |
| 1-350-25 | 550 | 490 | 450 | 377 | 38 | 4 | 16 | 33 | 34.35 |
| 1-400-25 | ६१० | 550 | 505 | 426 | 40 | 4 | 16 | 33 | 44.62 |
| 1-450-25 | 660 | 600 | 555 | 480 | 44 | 4 | 20 | 33 | 51.8 |
| 1-500-25 | 730 | 660 | 615 | 530 | 48 | 4 | 20 | 39 | ६७.३ |
| 1-600-25 | 840 | 770 | 720 | 630 | 49 | 5 | 20 | 39 | 90.87 |
| 1-700-25 | 960 | 875 | 820 | 720 | 55 | 5 | 24 | 45 | १२६.८२ |
| 1-800-25 | १०७५ | 990 | 930 | 820 | 63 | 5 | 24 | 45 | १८१.४३ |
सामग्री
1) कार्बन स्टील Q234 CT20 20#, 20, т 09Г2С
भूतल एंटीरस्ट:
भूतल एंटीरस्ट 1: एंटीरस्ट लाइट ऑयल
भूतल एंटीरस्ट 2: जस्ती (गर्म डूबा जस्ती या इलेक्ट्रो जस्ती)
चेहरा कनेक्ट करें (12815 ):
सतह 1: चिकना खत्म
सतह 2: स्पियल दाँतेदार
सतह 3: दो या तीन खांचे (पानी की रेखाएं)
(उठा हुआ चेहरा = आरएफ, सपाट चेहरा = एफएफ)
ланцы стальные лоские риварныетрубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на номинальное давление पीएन от 1 до 25 кгс / см2;номинальный иаметр DN 10 о 250 мм, типы ланцев - 01, 02, 11, размерный ряд - 1 / 2, исполнение уплотните, L,В,ной - углеродистая, легированная конструкционная, коррозионно-стойкая, группы контроля - मैं, द्वितीय, तृतीय, चतुर्थ, изготавливаются в соответствии с требованиями ГОСТ 33259-2015 "Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до पीएन 250 Конструкция, размеры и общие टेस्निज़ेस्किए ट्रिप्वानिआ».
शर्तें:
1) भुगतान: अटल एल/सी नजर में या टी/टी, डी/पी
2) डिलिवरी अवधि एफओबी चीन पोर्ट या सीआईएफ क्रेता पोर्ट
3) पैकिंग: प्लाईवुड फूस / मामला
संपर्क करें:
बिक्री प्रबंधक: ग्रेस झांग
हेबै XINFENG उच्च दबाव निकला हुआ किनारा और पाइप फिटिंग कं, लि।
जोड़ें: मेनकुन काउंटी, कंग्जो शहर, हेबेई प्रांत, चीन 061400
मोबाइल: 86 18031772015 (वीचैट, व्हाट्सएप)
दूरभाष: 86-317-6725755
ईमेल: info4@hbxfgj.com
स्काइप: कंग्जोझंगनान
सामान्य प्रश्न:
1. आपका MOQ क्या है?
आम तौर पर प्रत्येक आकार के लिए हमारा MOQ 1ton है।यदि आपको लगता है कि यह बहुत अधिक है, तो हम आपकी आवश्यकता के अनुसार विवरण में चर्चा कर सकते हैं।
2. क्या आप मुफ्त नमूना पेश कर सकते हैं?
हां, हम 150 मीटर - 200 मीटर के नि: शुल्क नमूने प्रदान कर सकते हैं।
3. आपकी डिलीवरी का समय क्या है?
हम 30-45 दिनों में वितरित करेंगे
4. क्या आप मिश्रित उत्पादों को एक कंटेनर में स्वीकार कर सकते हैं?
हाँ, हम निश्चित रूप से स्वीकार करते हैं।
