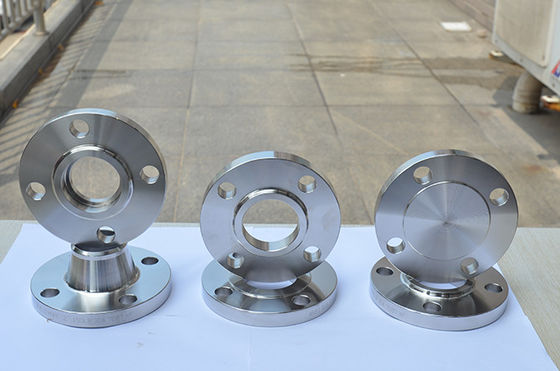

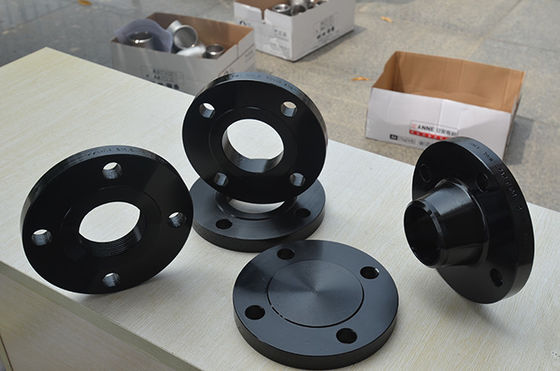

जाली इस्पात निकला हुआ किनारा एएनएसआई बी 16.5 एएनएसआई बी 16.47 गोद संयुक्त बाइंड सॉकेट वेल्डिंग गर्दन पर पर्ची

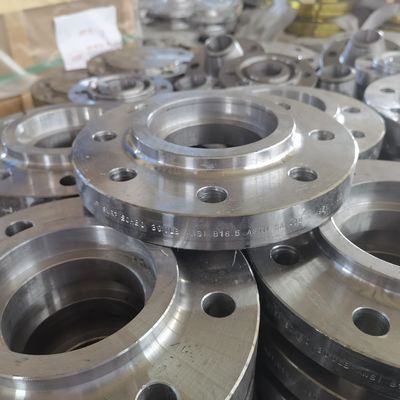

पाइप पर फिसल जाते हैं और फिर पर्याप्त ताकत प्रदान करने और रिसाव को रोकने के लिए अंदर और बाहर दोनों तरफ से वेल्डेड होते हैं।इस निकला हुआ किनारा का उपयोग कई उपयोगकर्ताओं द्वारा इसकी कम लागत के कारण वेल्ड नेक के बजाय किया जाता है और इस तथ्य के कारण भी कि पाइप को लंबाई में काटते समय इसे कम सटीकता की आवश्यकता होती है।कम हब और वेल्ड अटैचमेंट के कारण उच्च-तनाव वाले अनुप्रयोगों में आमतौर पर स्लिप-ऑन का उपयोग नहीं किया जाता है।

एक उच्च-हब निकला हुआ किनारा या एक पतला हब निकला हुआ किनारा के रूप में भी जाना जाता है, वेल्ड-गर्दन फ्लैंग्स को बट-वेल्डिंग द्वारा एक पाइपिंग सिस्टम में शामिल होने के लिए डिज़ाइन किया गया है।जब पाइपिंग उच्च तनाव, उच्च दबाव या सबज़ेरो / ऊंचा तापमान के अधीन हो तो वेल्ड नेक फ्लैंग्स को प्राथमिकता दी जाती है।गर्दन, या हब, पाइप के साथ निकला हुआ किनारा पर पर्यावरणीय तनाव को प्रसारित करने में मदद करता है जिससे इसे वेल्डेड किया जाता है।हब के आधार से बट वेल्ड पर दीवार की मोटाई तक मोटाई का क्रमिक संक्रमण निकला हुआ किनारा का महत्वपूर्ण सुदृढीकरण प्रदान करता है।पाइप और निकला हुआ किनारा के मेल बोर आकार के कारण अशांति और क्षरण कम हो जाता है।ये फ्लैंगेस संभोग पाइप की आईडी से मेल खाने के लिए ऊब गए हैं इसलिए प्रवाह का कोई प्रतिबंध नहीं है।

डिजाइन में स्लिप-ऑन निकला हुआ किनारा के समान, लेकिन एक बोर के साथ जो पाइप को स्वीकार करने के लिए काउंटर-बोर है।शेष बोर का व्यास पाइप के अंदर के व्यास के समान है।निकला हुआ किनारा के हब के चारों ओर एक पट्टिका वेल्ड निकला हुआ किनारा पाइप से जुड़ा हुआ है।उच्च तनाव अनुप्रयोगों में एक वैकल्पिक अंतराल वेल्ड लागू किया जा सकता है।इसका सबसे बड़ा उपयोग हाई प्रेशर सिस्टम जैसे हाइड्रोलिक और स्टीम लाइन में होता है।

विशेष परिस्थितियों के लिए उनका मुख्य लाभ यह है कि उन्हें वेल्डिंग के बिना पाइप से जोड़ा जा सकता है।कभी-कभी थ्रेडेड कनेक्शन के साथ सील वेल्ड का भी उपयोग किया जाता है।हालांकि अधिकांश आकारों और दबाव रेटिंग में उपलब्ध है, आज थ्रेडेड फ्लैंग्स का उपयोग लगभग विशेष रूप से छोटे पाइप आकारों में किया जाता है।थ्रेडेड फ्लैंग्स पतली दीवार की मोटाई के साथ पाइपिंग के लिए उपयुक्त नहीं हैं क्योंकि पाइप पर एक धागा काटना संभव नहीं है।

लगभग एक स्लिप-ऑन निकला हुआ किनारा के समान, लेकिन बोर के चौराहे पर एक त्रिज्या और लैप स्टब एंड को समायोजित करने के लिए निकला हुआ किनारा।ये फ्लैंगेस पाइप के ऊपर से फिसल जाते हैं और अन्यथा वेल्ड या इससे जुड़े नहीं होते हैं।पाइप लैप (स्टब-एंड) के पीछे निकला हुआ किनारा के दबाव से बोल्टिंग दबाव गैस्केट को प्रेषित किया जाता है।स्टब-एंड पर चेहरा निकला हुआ किनारा का गैस्केट चेहरा बनाता है।लैप-जॉइंट फ्लैंग्स में उभरे हुए चेहरे नहीं होते हैं और एक ही कनेक्शन के लिए लैप-जॉइंट फ्लैंज और पाइप स्टब-एंड दोनों की आवश्यकता होती है।उनका सबसे अच्छा उपयोग किया जाता है जहां निरीक्षण या प्रतिस्थापन के लिए पाइपिंग सिस्टम के अनुभागों को जल्दी और आसानी से नष्ट करने की आवश्यकता होती है।

ब्लाइंड फ्लैंगेस में एक बोर नहीं होता है और इसका उपयोग पाइपिंग सिस्टम या पोत के उद्घाटन को बंद करने के लिए किया जाता है।इसका डिज़ाइन निरीक्षण उद्देश्यों के लिए पोत या पाइपिंग सिस्टम तक आसान पहुंच की अनुमति देता है।इसे निर्माता के विकल्प पर हब के साथ या बिना आपूर्ति की जा सकती है।आंतरिक दबाव और बोल्ट लोडिंग के संदर्भ में, ब्लाइंड फ्लैंग्स, विशेष रूप से बड़े आकार में, सबसे अधिक तनाव वाले निकला हुआ किनारा प्रकार हैं।
