उत्पाद विवरण:
|
| मानक: | ASME B16.9 | सामग्री: | ए 234 डब्ल्यूपीबी |
|---|---|---|---|
| आकार: | 1/2 "-48" | मोटाई: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| त्रिज्या: | एल/आर और एस/आर | कोण: | 45डी 90डी 180डी |
| पैकेज: | प्लाईवुड के मामले और पैलेट | परत: | काला पेंट, तेल, ठंडा जस्ती और गर्म जस्ती Gal |
| हाई लाइट: | B16.9 बट वेल्डेड पाइप फिटिंग,ASME बट वेल्डेड पाइप फिटिंग SCH10,ASME SCH80 ब्लैक स्टील एल्बो |
||

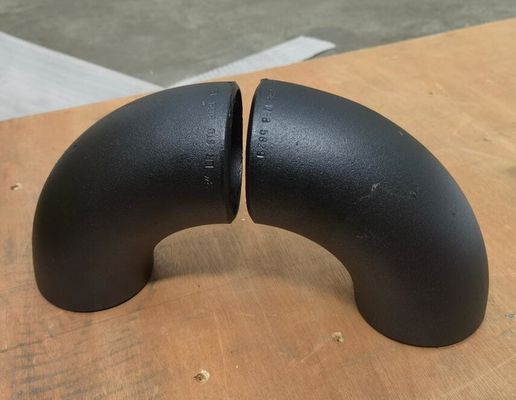

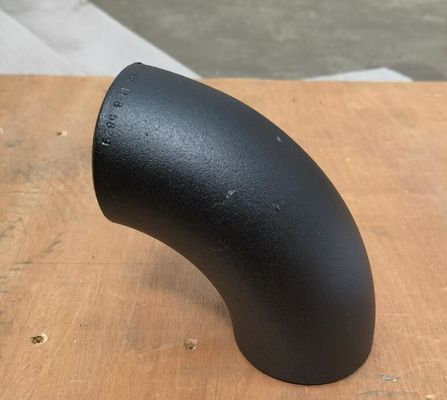

ASME B16.9 बट वेल्डेड पाइप फिटिंग ब्लैक पेंट एल्बो
सामग्री: A234 WPB SS304/304L SS316/316L/
आकार: 1/2 "-48"
मोटाई: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
त्रिज्या: एल/आर और एस/आर
कोण: 45D 90D 180D
कोटिंग: काला रंग, तेल, ठंडा जस्ती और गर्म जस्ती;
पैकेज: प्लाईवुड मामले और पैलेट
45 डिग्री/90 डिग्री/180 डिग्री कोहनी, लंबी त्रिज्या/लघु त्रिज्या कोहनी/
• मानक:
एएसटीएम A234 WPB, ASME B16.9, MSS SP-43, DIN 2617, JIS B2313
90 कोहनी त्रिज्या = 1.5d
के भीतर |
दीवार |
केंद्र रेखा |
वजन |
|---|---|---|---|
| व्यास | मोटाई | RADIUS | प्रति नग |
| 'ए' मिमी | 'बी' मिमी | 'सी' मिमी | किलो |
| 15 | 1.50 | 30 | 0.03 |
| 20 | 1.50 | 35 | 0.04 |
| 25 | 1.50 | 32.5 | 0.06 |
| 32 | 1.50 | 45 | 0.11 |
| 40 | 1.50 | 60 | 0.20 |
| 50 | 2.00 | 73 | 0.31 |
| 65 | 2.00 | 95 | 0.52 |
| 80 | 2.00 | 123 | 0.77 |
| 100 | 2.00 | १५० | 1.20 |
| 100 | 3.00 | १५० | 1.79 |
| 125 | 2.00 | १८८ | 1.88 |
| १५० | 2.00 | 225 | 2.69 |
| १५० | 3.00 | 225 | 4.09 |
| फिटिंग का वजन | ||||||||
|---|---|---|---|---|---|---|---|---|
| एनपीएस इंच |
कोहनी 1.5डी |
कोहनी 1.5डी |
||||||
| एसएच. 5एस |
एसएच. १०एस |
एसएच. 40 |
एसएच. 80एस |
एसएच. 5एस |
एसएच. १०एस |
एसएच. 40 |
एसएच. 80एस |
|
| 1/2 | 0.05 | 0.06 | 0.08 | 0.10 | 0.03 | 0.04 | 0.05 | 0.07 |
| 3/4 | 0.06 | 0.07 | 0.09 | 0.11 | 0.04 | 0.05 | 0.06 | 0.07 |
| 1 | 0.09 | 0.15 | 0.18 | 0.20 | 0.06 | 0.10 | 0.12 | 0.13 |
| 1 1/4 | 0.13 | 0.20 | 0.25 | 0.35 | 0.09 | 0.13 | 0.17 | 0.12 |
| १ १/२ | 0.18 | 0.30 | 0.40 | 0.50 | 0.12 | 0.20 | 0.27 | 0.33 |
| 2 | 0.30 | 0.50 | 0.70 | 0.90 | 0.20 | 0.33 | 0.47 | 0.60 |
| 2 1/2 | 0.60 | 0.85 | 1.35 | 1.80 | 0.40 | 0.60 | 0.90 | 1.20 |
| 3 | 0.90 | 1.30 | 2.00 | 2.90 | 0.60 | 0.90 | 1.35 | 1.90 |
| 4 | 1.40 | 2.00 | 4.00 | 5.90 | 0.90 | 1.35 | 2.65 | 3.90 |
| 5 | 2.90 | 3.60 | 6.50 | 9.70 | 1.95 | 2.40 | 4.35 | 6.50 |
| 6 | 4.00 | 5.00 | 10.5 | १६.० | 2.70 | 3.35 | 7.00 | 10.5 |
| 8 | 7.40 | 10.0 | २१.५ | 33.5 | 4.90 | 6.70 | 14.5 | 22.5 |
| 10 | 13.6 | 16.8 | 38.5 | 52.5 | 9.10 | 11.2 | २५.६ | 35.0 |
| 12 | २३.४ | २७.० | 59.0 | 79.0 | 15.6 | 18.0 | 39.5 | 53.0 |
| 14 | 29.0 | 35.0 | 70.0 | 94.0 | 19.3 | 23.5 | 47.0 | 63.0 |
| 16 | 41.3 | 47.0 | 95.0 | 125 | २७.५ | 31.5 | 63.5 | ८४.० |
| १८ | 51.8 | 59.0 | १२० | १५८ | 34.5 | 39.5 | 80.0 | 105 |
| 20 | 73.0 | 85.0 | १४६ | १९४ | 49.0 | 57.0 | 98.0 | 129 |
| 24 | 122 | 140 | २१० | २८२ | 82.0 | 94.0 | 140 | १८८ |
| स्टेनलेस स्टील बट वेल्ड फिटिंग | |
|---|---|
| फिटिंग प्रकार | 90º LRs, 90º SRs, 45º कोहनी, सांद्रिक रेड्यूसर, सनकी रेड्यूसर, टीज़, रिड्यूसिंग टीज़ और स्टब एंड्स फिटिंग्स |
| आकार | 1/2" - 12" |
| अनुसूचियों | एसएच १०एस - ८०एस |
* अनुरोध पर उपलब्ध ऊपर सूचीबद्ध की तुलना में उच्च दबाव रेटिंग और बड़े आकार।
