उत्पाद विवरण:
|
| मानक: | ASME B16.9 | आकार: | 1/2 "-48" |
|---|---|---|---|
| सामग्री: | A234 WPB/SS304/314L/SS316/316L | मोटाई: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| परत: | काला पेंट, तेल, ठंडा जस्ती और गर्म जस्ती Gal | पैकेज: | प्लाईवुड के मामले और पैलेट |
| हाई लाइट: | ASME B16.9 बटवेल्ड रेड्यूसर टी,SCH120 22 मिमी बराबर टी,निर्बाध समान टी पाइप फिटिंग |
||

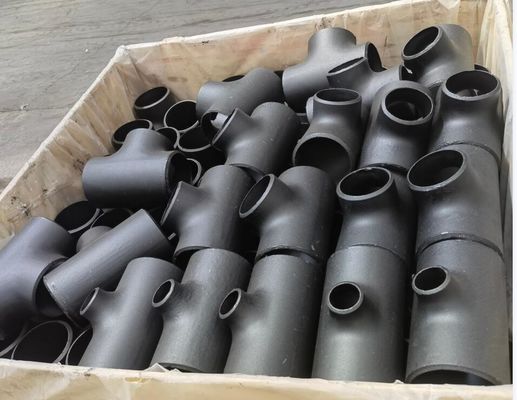

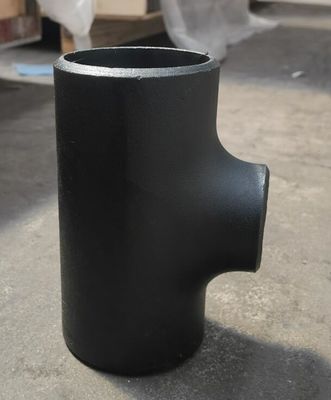

ASME B16.9 बट वेल्डिंग STD SCH40, SCH80, SCH160 सीमलेस समान टी और कम टी ब्लैक पेंट
सामग्री: एएसएमई बी 16.9
आकार: 1/2 "-48"
मोटाई: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
कोटिंग: काला रंग, तेल, ठंडा जस्ती और गर्म जस्ती;
पैकेज: प्लाईवुड मामले और पैलेट
| नाममात्र पाइप आकार (इंच) | बाहर व्यास बेवेल में |
केंद्र-टू-एंड | |
|---|---|---|---|
| Daud (सी) | आउटलेट(म) | ||
| 1/2 | २१.३ | 25 | 25 |
| 3/4 | २६.७ | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| १ १/२ | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73.0 | 76 | 76 |
| 3 | 88.9 | ८६ | ८६ |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | ११४.३ | 105 | 105 |
| 5 | 141.3 | १२४ | १२४ |
| 6 | १६८.३ | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | २७३.० | २१६ | २१६ |
| 12 | 323.8 | २५४ | २५४ |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| १८ | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
आयाम मिलीमीटर में हैं
स्रोत: एएसएमई बी१६.९ टी-२००७
आयाम मिलीमीटर में हैं जब तक कि अन्यथा इंगित न किया गया हो।दीवार की मोटाई (तो) ग्राहक द्वारा निर्दिष्ट किया जाना चाहिए।
| नाममात्र पाइप आकार (इंच) | बाहर व्यास बेवेल में |
केंद्र-टू-एंड | |||
|---|---|---|---|---|---|
| Daud | आउटलेट | Daud | आउटलेट | Daud (सी) | आउटलेट (म) |
| 1/2 | 1/4 3/8 |
२१.३ | 13.7 17.3 |
25 | 25 |
| 3/4 | 3/8 1/2 |
२६.७ | 17.3 २१.३ |
29 | 29 |
| 1 | 1/2 3/4 |
33.4 | २१.३ २६.७ |
38 | 38 |
| 1 1/4 | 1/2 3/4 1 |
42.2 | २१.३ २६.७ 33.4 |
48 | 48 |
| १ १/२ | 1/2 3/4 1 1 1/4 |
48.3 | २१.३ २६.७ 33.4 42.2 |
57 | 57 |
| 2 | 3/4 1 1 1/4 १ १/२ |
60.3 | २६.७ 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2 | 1 1 1/4 १ १/२ 2 |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3 | 1 1/4 १ १/२ 2 2 1/2 |
88.9 | 42.2 48.3 60.3 73.0 |
८६ | 70 73 76 83 |
| 3 1/2 | १ १/२ 2 2 1/2 3 |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4 | १ १/२ 2 2 1/2 3 3 1/2 |
११४.३ | 48.3 60.3 73.0 88.9 101.6 |
105 | ८६ 89 95 98 102 |
| 5 | 2 2 1/2 3 3 1/2 4 |
141.3 | 60.3 73.0 88.9 101.6 ११४.३ |
१२४ | 105 १०८ 111 114 117 |
| 6 | 2 1/2 3 3 1/2 4 5 |
१६८.३ | 73.0 88.9 101.6 ११४.३ 141.3 |
143 | १२१ १२४ १२७ 130 137 |
| 8 | 3 1/2 4 5 6 |
219.1 | 101.6 ११४.३ 141.3 १६८.३ |
178 | १५२ १५६ १६२ 168 |
| 10 | 4 5 6 8 |
२७३.० | ११४.३ 141.3 १६८.३ 219.1 |
२१६ | १८४ 191 १९४ 203 |
| 12 | 5 6 8 10 |
323.8 | 141.3 १६८.३ 219.1 २७३.० |
२५४ | २१६ २१९ 229 २४१ |
| 14 | 6 8 10 12 |
355.6 | १६८.३ 219.1 २७३.० 323.8 |
279 | २३८ 248 २५७ 270 |
| 16 | 6 8 10 12 14 |
406.4 | १६८.३ 219.1 २७३.० 323.8 355.6 |
305 | 264 २७३ २८३ २९५ 305 |
| १८ | 8 10 12 14 16 |
457.0 | 219.1 २७३.० 323.8 355.6 406.4 |
343 | 298 ३०८ 321 330 330 |
| 20 | 8 10 12 14 16 १८ |
508.0 | 219.1 २७३.० 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22 | 10 12 14 16 १८ 20 |
559.0 | २७३.० 323.8 355.6 406.4 457.0 508.0 |
419 | 359 ३७१ 381 381 394 ४०६ |
| 24 | 10 12 14 16 १८ 20 22 |
610.0 | २७३.० 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 ४०६ ४०६ 419 432 432 |
आयाम मिलीमीटर में हैं
स्रोत: एएसएमई बी१६.९ टी- २०१८
| पाइप का आकार नाम मात्र का | 1/2 से 2.1/2 | 3 से 3.1/2 | 4 | 5 से 8 | 10 से 18 | 20 से 24 | 26 से 30 | 32 से 48 |
| बाहर दीया बेवेल (डी) में |
+1.6 -0.8 |
1.6 | 1.6 | +2.4 -1.6 |
+4 -3.2 |
+6.4 -4.8 |
+6.4 -4.8 |
+6.4 -4.8 |
| अंत में दीया के अंदर | 0.8 | 1.6 | 1.6 | 1.6 | 3.2 | 4.8 | +6.4 -4.8 |
+6.4 -4.8 |
| सेंटर टू एंड (सी / एम) | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 5 |
| दीवार Thk (टी) | नाममात्र दीवार मोटाई का 87.5% से कम नहीं | |||||||
आयामी सहिष्णुता मिलीमीटर में हैं जब तक कि अन्यथा संकेत न दिया गया हो और नोट किए गए को छोड़कर बराबर ± हों।
