उत्पाद विवरण:
|
| सामग्री: | 304, 304 एल, 321, 316, 316 एल, आदि | मोटाई: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| आकार: | 1/2 "से 48" | मानक: | एएसएमई, एमएसएस, एचजी, डीआईएन, जेआईएस, जीबी |
| प्रकार: | 90 डिग्री लॉन्ग रेडियस, 90 डिग्री शॉर्ट रेडियस, 45 डिग्री लॉन्ग रेडियस, 180 डिग्री रिटर्न बैंड | ||
| हाई लाइट: | 316 एएनएसआई बी 16.9 बटवेल्ड एल्बो,304 321 बटवेल्ड एल्बो,एससीएच120 एक्सएक्सएस एल्बो सीमलेस |
||
एएनएसआई बी 16.9 बट वेल्डेड और निर्बाध SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. सामग्री: 304, 304 एल, 321, 316, 316 एल, आदि।
2. मानक: एएसएमई, एमएसएस, एचजी, डीआईएन, जेआईएस, जीबी
3. टाइप करें: 90 डिग्री लॉन्ग रेडियस, 90 डिग्री शॉर्ट रेडियस, 45 डिग्री लॉन्ग रेडियस, 180 डिग्री रिटर्न बैंड
हम सेनेटरी फिटिंग, स्टेनलेस स्टील सेनेटरी फिटिंग और स्टेनलेस स्टील ट्यूब फिटिंग की पेशकश करते हैं जो इष्टतम गुणवत्ता वाले स्टेनलेस स्टील का उपयोग करके निर्मित होते हैं।सैनिटरी स्टेनलेस स्टील टी की हमारी विस्तृत श्रृंखला ग्राहकों के बीच इसकी तन्यता ताकत के कारण जानी जाती है।ये स्टील ट्यूब फिटिंग विभिन्न ग्रेड में और जरूरतों के अनुसार खत्म होती है।
स्टेनलेस स्टील बट वेल्डेड कोहनी की विशिष्टता:
| विनिर्देश | प्रकार | डेटा |
| आकार | 90 डिग्री लंबी / छोटी त्रिज्या 45 डिग्री लंबी त्रिज्या |
निर्बाध 1/2"-20"(डीएन15-डीएन500) वेल्डेड 1/2"-48" (DN15-DN1200) |
| 180 डिग्री रिटर्न बैंड | निर्बाध 1/2"-4"(DN15-DN100) | |
| दीवार की मोटाई | 90 डिग्री लंबी / छोटी त्रिज्या 45 डिग्री लंबी त्रिज्या |
SCH5S-SCH160 |
| 180 डिग्री रिटर्न बैंड | SCH5S-SCH80S | |
| सामग्री | 304, 304 एल, 321, 316, 316 एल, आदि। | |
| मानक | जीबी/टी12459, जीबी/टी13401, एसएच3408, एसएच3409, एचजी/टी21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
स्टेनलेस स्टील बट वेल्डेड के प्रकार कोहनी :
तकनीकी मापदण्ड:
| बट-वेल्डिंग कोहनी एएनएसआई बी 16.9 | ||||
| औसत व्यास | बाहर
व्यास / मिमी |
केंद्र से अंत/मिमी | ||
|

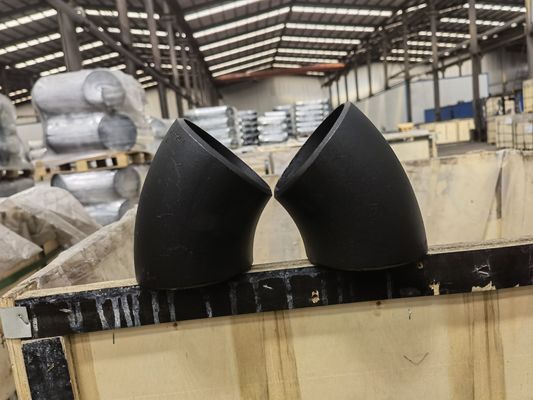

45 डिग्री कोहनी
|

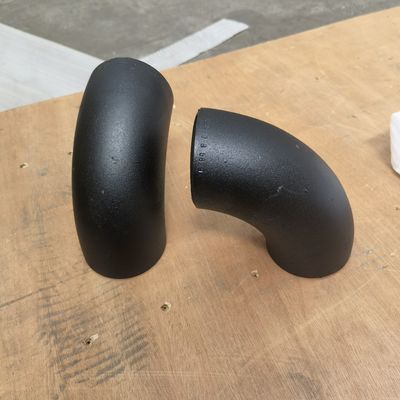

90 डिग्री कोहनी | |||
| डीएन | आयुध डिपो | लंबी त्रिज्या | लंबी त्रिज्या | लघु त्रिज्या |
| 1/2 | २१.३ | 15.7 | 38.1 | - |
| 3/4 | २६.७ | 19.1 | 38.1 | - |
| 1 | 33.4 | 22.4 | 38.1 | २५.४ |
| 1 1/4 | 42.2 | २५.४ | 47.8 | 31.8 |
| १ १/२ | 48.3 | २८.४ | 57.2 | 38.1 |
| 2 | 60.3 | 35.1 | 76.2 | 50.8 |
| 2 1/2 | 73 | 44.5 | 95.3 | 63.5 |
| 3 | 88.9 | 50.8 | ११४.३ | 76.2 |
| 3 1/2 | 101.6 | 57.2 | १३३.४ | 88.9 |
| 4 | ११४.३ | 63.5 | १५२.४ | 101.6 |
| 5 | 141.3 | 79.2 | १९०.५ | १२७ |
| 5 | १६८.३ | 95.3 | 228.6 | १५२.४ |
| 8 | 219.1 | १२७ | ३०४.८ | 203.2 |
| 10 | २७३.१ | १५८.८ | 381 | २५४ |
| 12 | 323.9 | १९०.५ | 457.2 | ३०४.८ |
| 14 | 355.6 | 222.3 | 533.4 | 355.6 |
| 16 | 406.4 | २५४ | ६०९.६ | 406.4 |
| १८ | 457.2 | २८५.८ | 685.8 | 457.2 |
| 20 | 508 | 317.5 | 762 | 508 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 |
| 24 | ६०९.६ | 381 | ९१४.४ | ६०९.६ |
स्टेनलेस स्टील बट वेल्डेड कोहनी की विशिष्टता:
| विनिर्देश | प्रकार | डेटा |
| आकार | 90 डिग्री लंबी / छोटी त्रिज्या 45 डिग्री लंबी त्रिज्या |
निर्बाध 1/2"-20"(डीएन15-डीएन500) वेल्डेड 1/2"-48" (DN15-DN1200) |
| 180 डिग्री रिटर्न बैंड | निर्बाध 1/2"-4"(DN15-DN100) | |
| दीवार की मोटाई | 90 डिग्री लंबी / छोटी त्रिज्या 45 डिग्री लंबी त्रिज्या |
SCH5S-SCH160 |
| 180 डिग्री रिटर्न बैंड | SCH5S-SCH80S | |
| सामग्री | 304, 304 एल, 321, 316, 316 एल, आदि। | |
| मानक | जीबी/टी12459, जीबी/टी13401, एसएच3408, एसएच3409, एचजी/टी21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
