उत्पाद विवरण:
|
| सामग्री: | ए 234 डब्ल्यूपीबी | आकार: | 1/2 "से 48" |
|---|---|---|---|
| मोटाई: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS | ||
| हाई लाइट: | टी आकार का ईआरडब्ल्यू फैब्रिकेटेड पाइप फिटिंग,ईआरडब्ल्यू फैब्रिकेटेड पाइप फिटिंग एससीएच 10,एससीएचएक्सएक्सएस टी आकार का ईआरडब्ल्यू पाइप फिटिंग |
||
एएनएसआई बी 16.9 बट वेल्डेड और निर्बाध SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

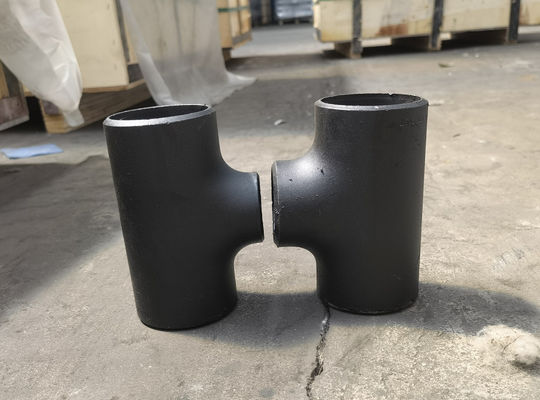

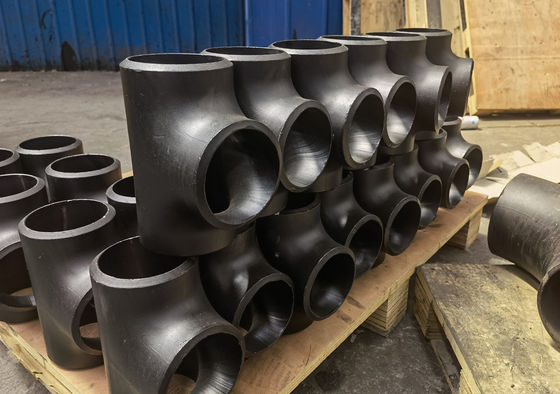

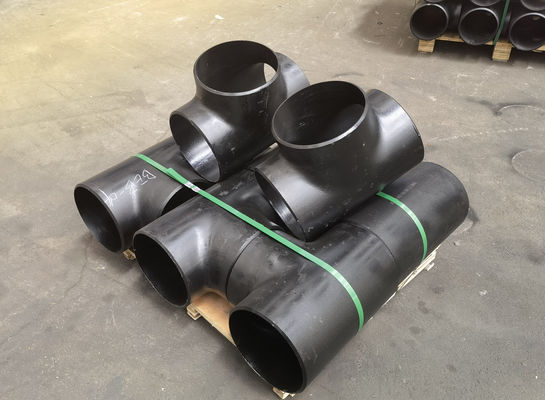

टी एक प्रकार का रासायनिक पाइप फिटिंग है जिसमें तीन छेद होते हैं, अर्थात् एक इनलेट और दो आउटलेट;या दो इनलेट और एक आउटलेट।टी-आकार और वाई-आकार की टीज़ हैं, और टीज़ समान-व्यास वाले नोजल और कम करने वाले नोजल के साथ, तीन समान या अलग-अलग पाइपलाइनों के जंक्शन पर उपयोग किए जाते हैं।[१] टी का मुख्य कार्य द्रव की दिशा बदलना है।बाहरी व्यास सीमा २.५″ से ६०″ (२.५ इंच = डीएन ६५, ६० इंच = डीएन१५००) है, दीवार की मोटाई ३-६० मिमी है, वेल्डिंग के लिए २६″ से ६०″ (२६ इंच = डीएन६५०, ६० इंच = डीएन१५००) टीज़दीवार की मोटाई 28 से 60 मिमी तक है।दबाव रेटिंग Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS हैं;Sch80, Sch100, Sch120, Sch140, Sch160, XXS।
| विशेष विवरण | ASME B16.9 बटवल्ड स्ट्रेट टी एंड क्रॉस |
|---|---|
| एएनएसआई बी १६.९ बटवल्ड स्ट्रेट टी पाइप फिटिंग्स का आकार | निर्बाध बट वेल्ड फिटिंग: 1/2 "- 24" वेल्डेड बट वेल्ड फिटिंग: 1/2 "- 48" |
| ASME B16.9 स्ट्रेट क्रॉस आयाम | ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10 |
| बटवल्ड स्ट्रेट क्रॉस थिकनेस | SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS NACE MR 01-75 के साथ उपलब्ध |
| स्टेनलेस स्टील बटवेल्ड सीधे टी और क्रॉस प्रकार | निर्बाध / ईआरडब्ल्यू / वेल्डेड / फैब्रिकेटेड पाइप फिटिंग |
| क्रॉस पाइप फिटिंगप्रकार | डीएन15-डीएन1200 |
| संबंध | वेल्डिंग |
| झुकने त्रिज्या | आर = 1 डी, 2 डी, 3 डी, 5 डी, 6 डी, 8 डी, 10 डी या कस्टम पाइप फिटिंग |
| आकार सीमा | ½" NB to 24" Sch 10s, 40s, 80s, 160s, XXS में NB।(डीएन6 ~ डीएन100) |
| ASME B16.9 स्ट्रेट क्रॉस फिटिंग | कोण: 22.5 डिग्री, 30 डिग्री, 45 डिग्री, 90 डिग्री, 180 डिग्री, 1.0 डी, 1.5 डी, 2.0 डी, 2.5 डी, 3 डी, 4 डी, 5 डी, 6 डी, 7 डी -40 डी। मानक: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO |
| निर्माण प्रक्रिया | पुश, प्रेस, फोर्ज, कास्ट, आदि। |
| स्टेनलेस स्टील बटवेल्ड स्ट्रेट टी और क्रॉस फिटिंग टेस्ट सर्टिफिकेट | एन 10204/3.1बी कच्चा माल प्रमाणपत्र 100% रेडियोग्राफी परीक्षण रिपोर्ट तृतीय पक्ष निरीक्षण रिपोर्ट, आदि |
| उत्पत्ति और मिल्स | जापानी, भारतीय, यूएसए, कोरियाई, यूरोपीय, यूक्रेन, रूसी |
| स्ट्रेट टी एंड क्रॉस के लिए प्रमुख बाजार और उद्योग |
|
| आवेदन |
|
| EN 10204 3.1 और EN 10204 3.2 के अनुसार सामग्री परीक्षण प्रमाणपत्र (MTC), NACE MR0103, NACE MR0175 प्रमाणित करने वाले परीक्षण प्रमाणपत्र | |
| एनपीएस | आयुध डिपो डी |
केंद्र-टू-एंड सी |
केंद्र-टू-एंड एम |
| 1/2 | २१.३ | 25 | 25 |
| 3/4 | २६.७ | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 ¼ | 42.2 | 48 | 48 |
| 1½ | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2½ | 73 | 76 | 76 |
| 3 | 88.9 | ८६ | ८६ |
| साढ़े 3 | 101.6 | 95 | 95 |
| 4 | ११४.३ | 105 | 105 |
| 5 | 141.3 | १२४ | १२४ |
| 6 | १६८.३ | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | २७३ | २१६ | २१६ |
| 12 | 323.8 | २५४ | २५४ |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| १८ | 457 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | ६१० | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | १०१६ | ७४९ | ७४९ |
| 42 | १०६७ | 762 | 711 |
| 44 | १११८ | 813 | 762 |
| 46 | ११६८ | 851 | 800 |
| 48 | १२१९ | 889 | 838 |
| नाममात्र पाइप आकार (एनपीएस) | डीएन | बेवेल में बाहरी व्यास | सेंटर-टू-एंड | |
| भागो.सी | आउटलेट।एम [नोट्स (1) और (2)] | |||
| 1/2 | 15 | २१.३ | 25 | 25 |
| 3/4 | 20 | २६.७ | 29 | 29 |
| 1 | 25 | 33.4 | 38 | 38 |
| 1-1 / 4 | 32 | 42.2 | 48 | 48 |
| 1-1 / 2 | 40 | 48.3 | 57 | 57 |
| 2 | 50 | 60.3 | 64 | 64 |
| 2-1 / 2 | 65 | 73.0 | 76 | 76 |
| 3 | 80 | 88.9 | ८६ | ८६ |
| 3-1 / 2 | 90 | 101.6 | 95 | 95 |
| 4 | 100 | ११४.३ | 105 | 105 |
| 5 | 125 | 141.3 | १२४ | १२४ |
| 6 | १५० | १६८.३ | 143 | 143 |
| 8 | 200 | 219.1 | 178 | 178 |
| 10 | २५० | २७३.० | २१६ | २१६ |
| 12 | 300 | 323.8 | २५४ | २५४ |
| 14 | 350 | 355.6 | 279 | 279 |
| 16 | 400 | 406.4 | 305 | 305 |
| १८ | 450 | 457 | 343 | 343 |
| 20 | 500 | 508 | 381 | 381 |
| 22 | 550 | 559 | 419 | 419 |
| 24 | 600 | ६१० | 432 | 432 |
| 26 | 650 | 660 | 495 | 495 |
| 28 | 700 | 711 | 521 | 521 |
| 30 | 750 | 762 | 559 | 559 |
| 32 | 800 | 813 | 597 | 597 |
| 34 | 850 | 864 | 635 | 635 |
| 36 | 900 | 914 | 673 | 673 |
| 38 | 950 | 965 | 711 | 711 |
| 40 | 1000 | १०१६ | ७४९ | ७४९ |
| 42 | १०५० | १०६७ | 762 | 711 |
| 44 | ११०० | १११८ | 813 | 762 |
| 46 | ११५० | ११६८ | 851 | 800 |
| 48 | १२०० | १२१९ | 889 | 838 |
