ANSI B16.9 बट वेल्डेड रेड्यूसर SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS

एएनएसआई बी 16.9 बट वेल्डेड और निर्बाध SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS केंद्रित और सनकी

ए बट वेल्ड फिटिंगदिशा बदलने, शाखाओं में बँटने या पाइप के व्यास को बदलने के लिए पाइपिंग ढांचे में उपयोग किए जाने वाले हिस्से के रूप में विशेषता है, और जो यांत्रिक रूप से ढांचे में शामिल हो गया है।फिटिंग के कई विशिष्ट प्रकार हैं और वे सभी आकारों और योजनाओं में पाइप के समान हैं।

फिटिंग को तीन समूहों में विभाजित किया गया है:

• Buttweld (BW) फिटिंग्स जिनके माप, आयामी प्रतिरोध वगैरह ASME B16.9 मानकों के भीतर हैं।हल्के वजन के कटाव सुरक्षित फिटिंग MSS SP43 के लिए बनाई गई हैं।
• सॉकेट वेल्ड (एसडब्ल्यू) फिटिंग क्लास 3000, 6000, 9000 को एएसएमई बी 16.11 मानकों के भीतर चित्रित किया गया है।
• थ्रेडेड (THD), स्क्रू फिटिंग क्लास २०००, ३०००, ६००० को ASME B१६.११ दिशानिर्देशों के अंतर्गत वर्णित किया गया है।

बटवल्ड पाइप फिटिंग विशिष्टता

विशेष विवरण	एएसटीएम बी३६६, एएसएमई एसबी३६६
स्टेनलेस स्टील पाइप फिटिंग का आकार	निर्बाध बट वेल्ड फिटिंग: 1/2 "- 24" वेल्डेड बट वेल्ड फिटिंग: 1/2 "- 48"
स्टेनलेस स्टील पाइप फिटिंग आयाम	एएनएसआई / एएसएमई बी 16.9 फिटिंग, एएसएमई बी 16.28, एमएसएस-एसपी -43, बीएस 4504, बीएस 4504, बीएस 1560, बीएस 10
एएसटीएम ए 403 पाइप फिटिंग मोटाई:	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS NACE MR 01-75 के साथ उपलब्ध
स्टेनलेस स्टील बटवेल्ड फिटिंग प्रकार	निर्बाध / ईआरडब्ल्यू / वेल्डेड / फैब्रिकेटेड पाइप फिटिंग
एएसटीएम ए403 पाइप फिटिंगप्रकार	डीएन15-डीएन1200
संबंध	वेल्डिंग
झुकने त्रिज्या	आर = 1 डी, 2 डी, 3 डी, 5 डी, 6 डी, 8 डी, 10 डी या कस्टम पाइप फिटिंग
आकार सीमा	½" NB to 24" Sch 10s, 40s, 80s, 160s, XXS में NB।(डीएन6 ~ डीएन100)
स्टेनलेस स्टील कोहनी	कोण: 22.5 डिग्री, 30 डिग्री, 45 डिग्री, 90 डिग्री, 180 डिग्री, 1.0 डी, 1.5 डी, 2.0 डी, 2.5 डी, 3 डी, 4 डी, 5 डी, 6 डी, 7 डी -40 डी। मानक: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
निर्माण प्रक्रिया	पुश, प्रेस, फोर्ज, कास्ट, आदि।
स्टेनलेस स्टील बटवेल्ड पाइप फिटिंग टेस्ट सर्टिफिकेट	एन 10204/3.1बी कच्चा माल प्रमाणपत्र 100% रेडियोग्राफी परीक्षण रिपोर्ट तृतीय पक्ष निरीक्षण रिपोर्ट, आदि
उत्पत्ति और मिल्स	जापानी, भारतीय, यूएसए, कोरियाई, यूरोपीय, यूक्रेन, रूसी,
स्टेनलेस स्टील पाइप फिटिंग के लिए प्रमुख बाजार और उद्योग	बिटुमेन अपग्रेडर्स। भारी तेल रिफाइनरियां। परमाणु ऊर्जा (ज्यादातर निर्बाध)। पेट्रोकेमिकल्स और एसिड।

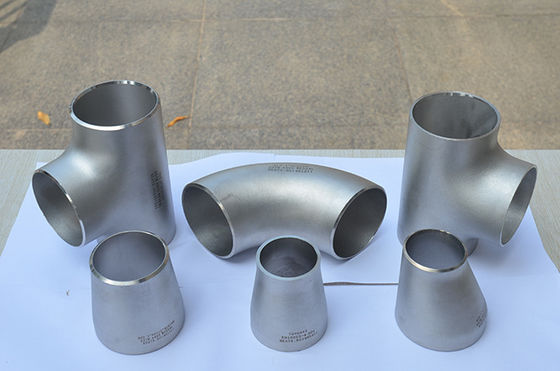

के विशिष्ट निर्माता	90º कोहनी, 45º कोहनी, टीज़, क्रॉस, रेड्यूसर, पाइप कैप, स्टब एंड, पाइप बेंड
आवेदन	पेट्रोलियम, बिजली, रसायन, निर्माण, गैस, धातु विज्ञान, जहाज निर्माण आदि में पाइप और ट्यूबों को जोड़ने के लिए फिटिंग अनुसूची 10 फिटिंग कम दबाव वाले अनुप्रयोगों के लिए एक किफायती विकल्प है। अनुसूची 40 उच्च दबाव अनुप्रयोगों के लिए फिटिंग में एक मोटी दीवार होती है।
EN 10204 3.1 और EN 10204 3.2 के अनुसार सामग्री परीक्षण प्रमाणपत्र (MTC), NACE MR0103, NACE MR0175 प्रमाणित करने वाले परीक्षण प्रमाणपत्र

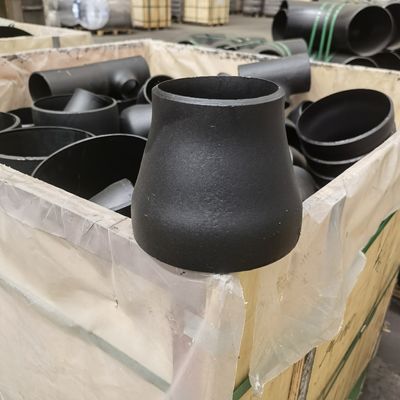

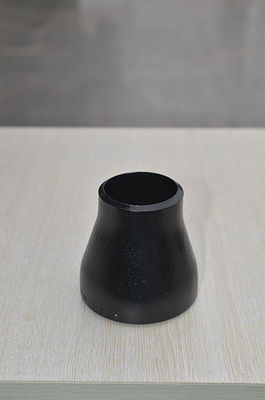

ASME B16.9 बटवल्ड कंसेंट्रिक रेड्यूसर

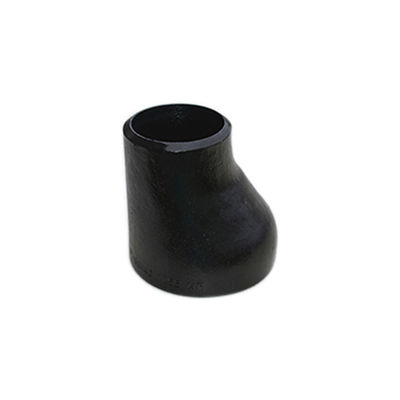

ASME B16.9 बटवल्ड सनकी रेड्यूसर
