उत्पाद विवरण:
|
| स्टैंडटडी: | आवा सी२०७-०७ कक्षा बी और कक्षा डी | आकार: | 1/2"-144" |
|---|---|---|---|
| कार्बन स्टील: | S235JRG2, P245GH, P250GH, A105, SS400, SF440 और F304 F304L F316 F316L | दबाव: | PN6 PN10 PN16 PN25 PN40 |
| भूतल उपचार: | विरोधी जंग तेल, पीला / काला पेंट, जस्ता, गर्म जस्ती डूबा हुआ; | पैकिंग: | कोई फ्यूमिगेट या फ्यूमिगेट प्लाइवुड / वुड पैलेट या केस नहीं |
| प्रयोग: | तेल क्षेत्र, अपतटीय, जल प्रणाली, जहाज निर्माण, प्राकृतिक गैस, विद्युत शक्ति, पाइप परियोजनाएं आदि। | ||
| हाई लाइट: | जाली P245GH निकला हुआ किनारा AWWA C207,P245GH निकला हुआ किनारा AWWA C207,S235JRG2 वर्ग D P250GH निकला हुआ किनारा |
||

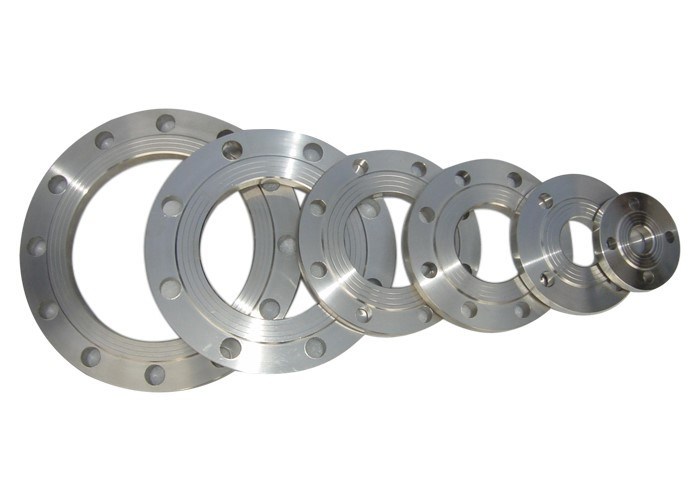

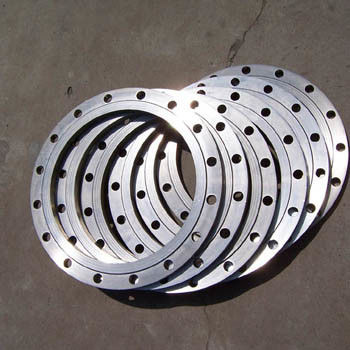

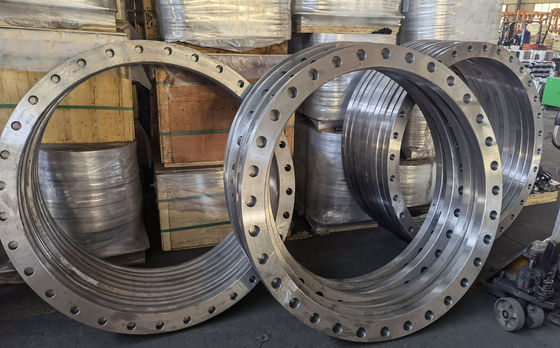

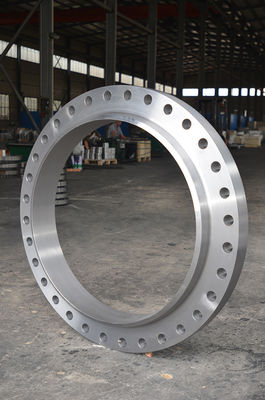

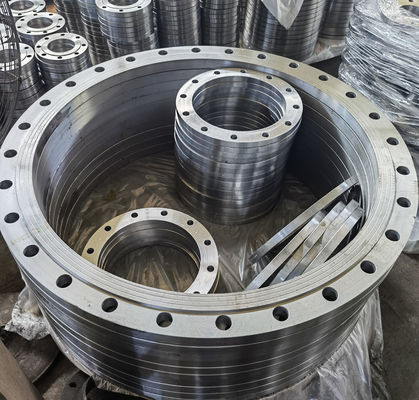

जाली के छल्ले और अंधा तेल और गर्म जस्ती के साथ AWWA C207-07 कक्षा बी और कक्षा डी
सामग्री: कार्बन स्टील और स्टेनलेस स्टील
उत्पादन विधि: जाली
AWWA C207-07 निकला हुआ किनारा निर्माता
AWWA मानक स्टील हब Flanges
AWWA C207-94 निकला हुआ किनारा निर्माता
AWWA मानक स्टील हब Flanges
| मानक संख्या | आकार | पीएन | प्रकार | सामग्री |
| आवा C207 | 4″-144″ | कक्षा बी, डी, ई, एफटी / 1 | पी एल | ए105, ए181 ए36,
A516Gr.60,65,70 |
|
नाम आकार
|
|
मोटाई
|
|
ड्रिलिंग
|
वज़न
|
||||
|
आयुध डिपो
|
पर पर्ची
|
अंधा
|
सुराख
|
ठीक वृत्त
|
होल दीया
|
कोई छेद नहीं
|
पर पर्ची
|
अंधा
|
|
|
ए
|
टी
|
टी
|
बी
|
सी
|
|
|
|
|
|
|
4
|
9.00
|
0.625
|
0.625
|
4.57
|
7.50
|
0.750
|
8
|
8
|
1 1
|
|
5
|
10.00
|
0.625
|
0.625
|
5.66
|
8.50
|
0.875
|
8
|
9
|
14
|
|
6
|
11.00
|
0.688
|
0.688
|
6.72
|
9.50
|
0.875
|
8
|
1 1
|
19
|
|
8
|
१३.५०
|
0.688
|
0.688
|
8.72
|
11.75
|
0.875
|
8
|
15
|
28
|
|
10
|
16.00
|
0.688
|
0.688
|
10.88
|
14.25
|
1.000
|
12
|
19
|
39
|
|
12
|
19.00
|
0.688
|
0.719
|
12.88
|
१७.००
|
1.000
|
12
|
28
|
58
|
|
14
|
२१.००
|
0.688
|
0.791
|
१४.१९
|
18.75
|
1.125
|
12
|
34
|
७८
|
|
16
|
23.50
|
0.688
|
0.892
|
१६.१९
|
२१.२५
|
1.125
|
16
|
41
|
110
|
|
१८
|
25.00
|
0.688
|
0.950
|
१८.१९
|
22.75
|
१.२५०
|
16
|
41
|
१३२
|
|
20
|
२७.५०
|
0.688
|
1.040
|
20.19
|
25.00
|
१.२५०
|
20
|
49
|
175
|
|
22
|
29.50
|
0.750
|
१.१३२
|
२२.१९
|
२७.२५
|
1.375
|
20
|
57
|
२१९
|
|
24
|
32.00
|
0.750
|
१.२१६
|
२४.१९
|
29.50
|
1.375
|
20
|
67
|
277
|
|
26
|
34.25
|
0.812
|
१.३०७
|
२६.१९
|
31.75
|
1.375
|
24
|
80
|
३४१
|
|
28
|
36.50
|
0.875
|
१.३९८
|
२८.१९
|
34.00
|
1.375
|
28
|
94
|
414
|
|
30
|
38.75
|
0.875
|
१.४७७
|
30.19
|
36.00
|
1.375
|
28
|
105
|
493
|
|
32
|
41.75
|
0.936
|
1.581
|
32.19
|
38.50
|
1.625
|
28
|
१३२
|
613
|
|
34
|
43.75
|
0.938
|
१.६६१
|
34.19
|
40.50
|
1.625
|
32
|
137
|
707
|
|
36
|
46.00
|
1.000
|
१.७५१
|
36.19
|
42.75
|
1.625
|
32
|
१६१
|
824
|
|
38
|
48.75
|
1.000
|
१.८५३
|
38.19
|
45.25
|
1.625
|
32
|
१८५
|
980
|
|
40
|
50.75
|
1.000
|
१.९३३
|
40.19
|
47.25
|
1.625
|
36
|
१९३
|
११०८
|
|
42
|
53.00
|
1.125
|
2.023
|
42.19
|
49.50
|
1.625
|
36
|
२३४
|
१२६४
|
|
44
|
55.25
|
1.125
|
२.११४
|
४४.१९
|
51.75
|
1.625
|
40
|
249
|
१४३६
|
|
46
|
57.25
|
1.125
|
२.१९४
|
46.19
|
53.75
|
1.625
|
40
|
260
|
1600
|
|
48
|
59.50
|
१.२५०
|
२.२८५
|
48.19
|
56.00
|
1.625
|
44
|
३०६
|
1800
|
|
50
|
61.75
|
१.२५०
|
२.३७७
|
50.19
|
58.25
|
1.875
|
44
|
317
|
2017
|
|
52
|
64.00
|
१.२५०
|
२.४६८
|
52.19
|
60.50
|
1.875
|
44
|
339
|
२२४९
|
|
54
|
66.25
|
1.375
|
२.५५९
|
54.19
|
62.75
|
1.875
|
44
|
397
|
२४९९
|
|
60
|
73.00
|
1.500
|
2.820
|
60.19
|
69.25
|
1.875
|
52
|
508
|
3344
|
|
66
|
80.00
|
1.625
|
3.092
|
66.19
|
76.00
|
1.875
|
52
|
664
|
४४०३
|
|
72
|
८६.५०
|
1.750
|
3.353
|
72.19
|
82.50
|
1.875
|
60
|
802
|
5582
|
|
७८
|
93.00
|
2.000
|
……..
|
७८.१९
|
89.00
|
2.125
|
64
|
1000
|
……..
|
|
८४
|
99.75
|
2.000
|
……..
|
८४.१९
|
95.50
|
2.125
|
64
|
११४५
|
……..
|
|
90
|
106.50
|
2.250
|
……..
|
90.19
|
102.00
|
२.४३८
|
६८
|
१४०४
|
……..
|
|
९६
|
११३.२५
|
2.250
|
……..
|
९६.१९
|
108.50
|
२.४३८
|
६८
|
१५८६
|
……..
|
|
102
|
120.00
|
2.500
|
……..
|
102.19
|
११४.५०
|
२.६८८
|
72
|
१९१२
|
……..
|
|
१०८
|
126.75
|
2.500
|
……..
|
108.19
|
120.75
|
२.६८८
|
72
|
२१३६
|
……..
|
|
114
|
१३३.५०
|
2.750
|
……..
|
११४.१९
|
126.75
|
2.938
|
76
|
२५२५
|
……..
|
|
१२०
|
140.25
|
2.750
|
……..
|
१२०.१९
|
१३२.७५
|
2.938
|
76
|
२७९५
|
……..
|
|
१२६
|
१४७.००
|
3.000
|
……..
|
१२६.१९
|
139.25
|
3.188
|
80
|
3252
|
……..
|
|
१३२
|
१५३.७५
|
3.000
|
……..
|
१३२.१९
|
१४५.७५
|
3.188
|
80
|
3572
|
……..
|
|
१३८
|
160.50
|
3.250
|
……..
|
१३८.१९
|
१५२.००
|
३.४३८
|
८४
|
4101
|
……..
|
|
144
|
१६७.२५
|
3.250
|
……..
|
१४४.१९
|
१५८.२५
|
३.४३८
|
८४
|
4475
|
……..
|
आयाम इंच में हैं।वजन पाउंड में हैं।
