उत्पाद विवरण:
|
| उत्पाद: | स्टील सीमलेस बट वेल्डेड पाइप फिटिंग | मानक: | एएसएमई बी१६.९/बी१६.२८ |
|---|---|---|---|
| फिटिंग प्रकार: | कोहनी, टी, रेड्यूसर, कैप, क्रॉस, | सामग्री: | कार्बन स्टील एएसटीएम A234 WPB |
| दीवार की मोटाई: | एसएच 5, एसएच 10, एसटीडी, एसएच 20, एसएच 30, एसएच 40 एक्सएस, एसएच 60, एसएच 80, एसएच 100, एसएच 120, एसए | सतह कोटिंग: | ब्लैक पेंट कोटिंग, जंग सबूत तेल कोट, गर्म डुबकी गैल्वेनाइज्ड कोटिंग |
| संबंध प्रकार: | बट वेल्डिंग अंत, पिरोया अंत | पैकिंग: | गत्ते का डिब्बा बॉक्स, प्लाईवुड केस |
| हाई लाइट: | DN600 सीमलेस पाइप फिटिंग,DN15 सीमलेस पाइप फिटिंग,asme B16.9 ASTM A234 WPB |
||

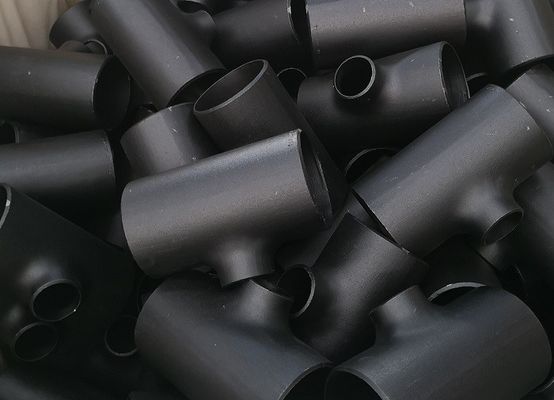

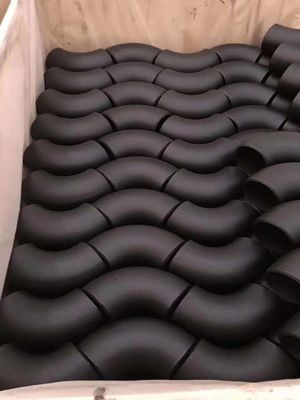

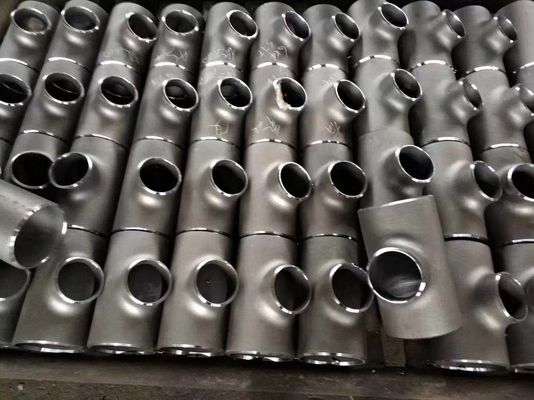

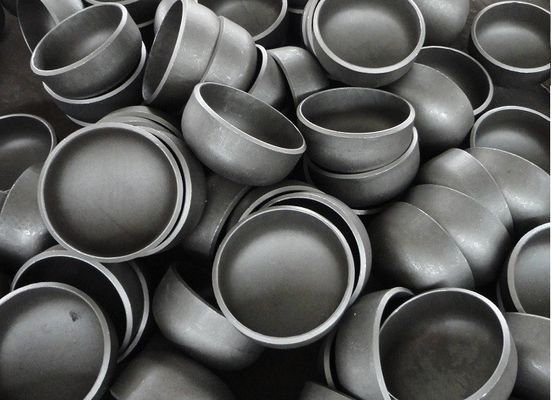

स्टील पाइप फिटिंग एएसएमई बी 16.9 / बी 16.28 बट वेल्डेड कोहनी टी रेड्यूसर कैप क्रॉस सैडल एएसटीएम ए 234 डब्ल्यूपीबी
उत्पाद वर्णन
| प्रकार | स्टील पाइप फिटिंग ASME B16.9 |
| आकार | निर्बाध फिटिंग:1/2"~24" डीएन15~डीएन600 वेल्डेड फिटिंग: 1/2"~100" DN15~DN2500 |
| दीवार की मोटाई | sch10, sch20, sch30, एसटीडी, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, एसटीडी, sch5s, sch20s, sch40s, sch80s |
| मानकों | एएनएसआई बी१६.९, मेरी तरहदीना२५०६, जिस, बी एस,गोस्ट |
| सामग्री | कार्बन स्टील: एएसटीएम / एएसएमई ए 234 डब्ल्यूपीबी, डब्ल्यूपीसी, एसटी37-2, एसटी54 मिश्र धातु इस्पात: एएसटीएम / एएसएमई ए 234 डब्ल्यूपी9-WP12-WP11-WP22-WP5-WP91 स्टेनलेस स्टील: एएसटीएम / एएसएमई ए403 डब्ल्यूपी 304-304 एल, WP 316-316L,WP 321,201 |
| सतह का उपचार | पारदर्शी तेल, जंग प्रूफ काला तेल या गर्म जस्ती; |
| पैकिंग | लकड़ी के मामले, फूस या ग्राहकों की आवश्यकता के रूप में; |
| अनुप्रयोग | पेट्रोलियम, रसायन, बिजली, गैस, धातु विज्ञान, जहाज निर्माण, निर्माण, आदि |
| मिनीमम ऑर्डर | 10 टुकड़ा |
| डिलीवरी का समय | 7 उन्नत भुगतान की प्राप्ति के बाद |
| प्रमाणीकरण | एएसएमई, ISO9001:2000 |
| प्रसव अवधि | एफओबी (अग्रिम में 30% नीचे भुगतान, शिपमेंट से पहले शेष राशि) सीआईएफ या सी एंड एफ (अग्रिम में 30%, बी/एल की प्रति के साथ शेष राशि) |
गढ़ा कार्बन स्टील दीवार मोटाई मानक
| पाइप का आकार नाम मात्र का | बाहर व्यास | नाममात्र दीवार मोटाई | |||||||||||||||||
| ए | ख | मेरी तरह | जिस | शोर | जेआईएस(1) | दीन(2) | SCH10 | SCH20 | SCH30 | कक्षा | SCH40 | SCH60 | एक्सएस | SCH80 | SCH100 | SCH120 | SCH140 | SCH160 | एक्सएक्सएस |
| 15 | 1/2" | २१.३ | २१.७ | २१.३ | 2.8 | 2.0 | 2.11 | २.४१ | 2.77 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | |||||
| 20 | 3/4" | २६.७ | २७.२ | २६.९ | 2.8 | २.३ | 2.11 | २.४१ | 2.87 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | |||||
| 25 | 1" | 33.4 | 34.0 | 33.7 | 3.2 | 2.6 | 2.77 | 2.90 | 3.38 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | |||||
| 32 | 1 1/4" | 422 | 42.7 | 42.4 | 3.5 | 2.6 | 2.77 | २९७ | 3.56 | 3.56 | 4.85 | 4.85 | 6.35 | 9.70 | |||||
| 40 | १ १/२" | 48.3 | 48.6 | 48.3 | 3.5 | 2.9 | 2.77 | 3.18 | 3.68 | 3.68 | 5.08 | 5.08 | 7.14 | 10.15 | |||||
| 50 | 2" | 60.3 | ६०.५ | 60.3 | 3.8 | 2.9 | 2.77 | 3.18 | 3.91 | 3.91 | 5.54 | 5.54 | 8.74 | 11.07 | |||||
| 65 | २ १/२" | 73.0 | 76.3 | 76.1 | 4.2 | 2.9 | 3.05 | 4.78 | 5.16 | 5.16 | 7.01 | 7.01 | 9.53 | 14.02 | |||||
| 80 | 3" | 88.9 | 89.1 | 88.9 | 4.2 | 3.2 | 3.05 | 4.78 | 5.49 | 5.49 | 7.62 | 7.62 | 11.13 | 15.24 | |||||
| 90 | 3-1/2" | 101.6 | 101.6 | - | 4.2 | - | 3.05 | 4.78 | 5.74 | 5.74 | 8.08 | 8.08 | - | - | |||||
| 100 | 4" | ११४.३ | ११४.३ | ११४.३ | 4.5 | 3.6 | 3.05 | 4.78 | 6.02 | 6.02 | 8.56 | 8.56 | 11.13 | १३.४९ | १७.१२ | ||||
| 125 | 5" | 141.3 | 139.8 | १३९.७ | 4.5 | 4.0 | 3.40 | - | 6.55 | 6.55 | 9.53 | 9.53 | 12.70 | १५.९९ | 19.05 | ||||
| १५० | 6" | १६८.३ | १६५.२ | १६८.३ | 5.0 | 4.5 | 3.40 | 4.5 | - | 7.11 | 7.11 | 10.97 | 10.97 | 14.27 | 18.26 | २१.९५ | |||
| 200 | 8" | 219.1 | २१६.३ | 219.1 | 5.8 | 6.3 | 376 | 6.35 | 7.04 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | १५०९ | 18.26 | 20.62 | 23.01 | 22.23 |
| २५० | 10" | २७३.१ | 267.4 | २७३.० | 6.6 | 6.3 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 12.70 | 12.70 | १५.०९ | 18.26 | २१.४४ | 25.40 | 28.58 | 25.40 |
| 300 | 12" | 323.9 | 328.9 | 323.9 | 6.9 | 7.1 | 4.57 | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 12.70 | 17.48 | २१.४४ | 25.40 | 28.58 | 33.32 | 25.40 |
| 350 | 14" | 355.6 | 355.6 | 355.6 | 7.9 | 8.0 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | १५.०९ | 12.70 | 19.05 | २३.८३ | २७.७९ | 31.75 | 35.71 | |
| 400 | 16" | 406.4 | 406.4 | 406.4 | 7.9 | 8.8 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | १६.६६ | 12.70 | २१.४४ | २६.१९ | 30.96 | 36.53 | 40.49 | |
| 450 | 18" | 457.2 | 457.2 | 457.0 | 7.9 | 10.0 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | २३.८३ | 29.36 | 34.93 | 39.67 | 45.24 | |
| 500 | 20" | 508.0 | 508.0 | 508.0 | 7.9 | 11.0 | 6.35 | 9.53 | 1270 | 9.53 | १५.०९ | 20.62 | 12.70 | २६.१९ | 32.54 | 38.10 | 44.45 | 50.01 | |
| 550 | 22" | 558.8 | 558.8 | - | - | 6.35 | 9.53 | 12.70 | 9.53 | - | २२२३ | 12.70 | २८५८ | 34.93 | 41.28 | 47.63 | 53.98 | ||
| 600 | 24" | ६०९.६ | ६०९.६ | 610.0 | 12.5 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 650 | 26" | 660.4 | 660.4 | - | - | 7.92 | 12.70 | - | 9.53 | - | 12.70 | - | 一 | - | - | - | |||
| 700 | 28" | 711.1 | 711.2 | 711.0 | 125 | 7.92 | 1270 | १५.८८ | 9.53 | - | 12.70 | ||||||||
| 750 | 30" | 762.0 | 762.0 | - | - | 7.92 | 12.70 | १५.८८ | 9.53 | - | 12.70 | - | - | - | - | ||||
| 800 | 32" | 812.8 | 812.8 | 813.0 | 12.5 | 7.92 | 12.70 | १५.८८ | 9.53 | 17.48 | 12.70 | - | |||||||
| 850 | 34" | ८६३.६ | ८६३.६ | - | - | 7.92 | 12.70 | १५.८८ | 9.53 | 17.48 | 12.70 | - | JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457 | ||||||
| 900 | 36" | ९१४.४ | ९१४.४ | 914.0 | 12.5 | 7.92 | 12.70 | १५.८८ | 9.53 | 19.05 | 12.70 | - | |||||||
| 950 | 38" | 965.2 | 965.2 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| 1000 | 40" | १०१६.० | १०१६.० | १०१६.० | 12.5 | - | - | - | 9.53 | - | 12.70 | - | |||||||
| १०५० | 42" | 1066.8 | 1066.8 | - | - | - | - | - | 9.53 | - | 12.70 | - | |||||||
| ११०० | ४४" | १११७.६ | १११७.६ | - | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
| ११५० | 46" | ११६८.४ | ११६८.४ | - | - | - | - | - | 9.53 | - | 1270 | - | - | - | - | 一 | |||
| १२०० | 48" | १२१९.२ | १२१९.२ | 1220.0 | - | - | - | - | 9.53 | - | 12.70 | - | - | - | - | - | |||
