उत्पाद विवरण:
|
| मानक: | ASME B16.9, DIN2617, JIS | आकार: | 1/2 "-80" |
|---|---|---|---|
| सामग्री: | A234 WPB SS304/314L SS316/316L | परत: | काला पेंट, तेल, ठंडा जस्ती और गर्म जस्ती Gal |
| पैकेज: | प्लाईवुड के मामले और पैलेट | मोटाई: | एसटीडी, SCH40, SCH80, SCH120, SCH160, DIN, JIS |
| प्रमाणपत्र: | ISO9001, PED और AD2000 W0 EN10204 3.1 | ||
| हाई लाइट: | DIN2617 4 इंच स्टील पाइप कैप,Asme B16.9 स्टेनलेस बटवेल्ड कैप्स,STD 2 इंच जस्ती पाइप कैप |
||

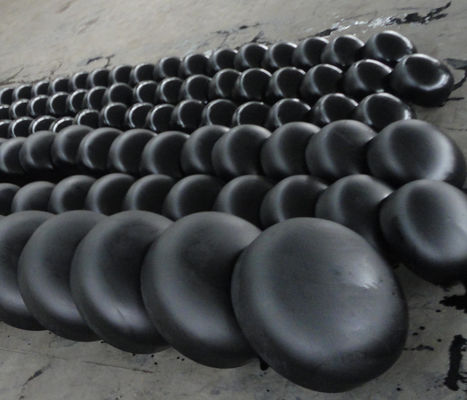

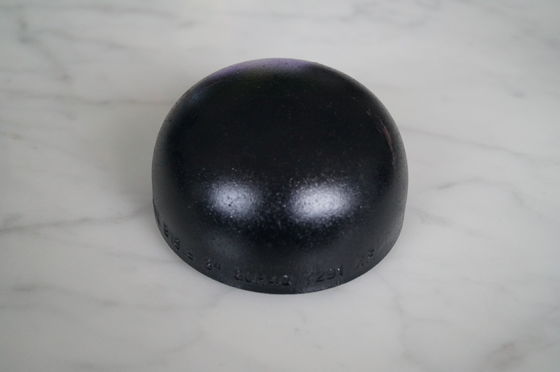

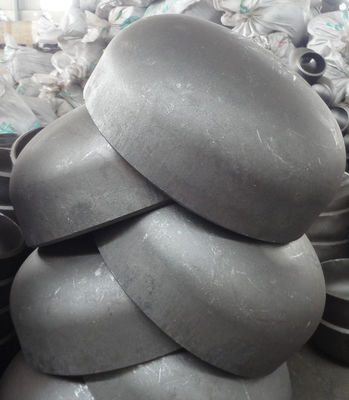

Asme B16.9 Din2617 जिस, En, Std Sch40 Sch80 Sch160 निर्बाध ब्लैक पेंट कैप फिटिंग
कैप फिटिंग
विशिष्टता सूची
| पोर्डक्ट नाम | कार्बन स्टील / स्टेनलेस स्टील सीएपी |
| आकार | 1/2 "-80" निर्बाध |
| मानक | ANSI B16.9, EN10253-2, DIN2617, JIS B2311, |
| दीवार की मोटाई | एसटीडी, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS और आदि। |
| प्रकार | निर्बाध और वेल्डेड |
| समाप्त | बेवल एंड/बीई/बटवेल्ड |
| सतह | प्रकृति का रंग, वार्निश, काली पेंटिंग, जंग रोधी तेल आदि। |
| सामग्री |
कार्बन स्टील: A234WPB, A420WPL6 St37, St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH आदि। |
| पाइपलाइन स्टील: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 और आदि। | |
| Cr-Mo मिश्र धातु इस्पात: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 आदि। | |
| आवेदन |
पेट्रोकेमिकल उद्योग; विमानन और एयरोस्पेस उद्योग; दवा उद्योग; गैस निकास; बिजली संयंत्र; जहाज buliding; जल उपचार, आदि। |
| लाभ | तैयार स्टॉक, तेजी से वितरण समय; सभी आकारों में उपलब्ध, स्वचालित; उच्च गुणवत्ता; |
कोड FOSTD - फॉक्स F |
औसत व्यास |
दीवार वें।एस एमएम |
ऊंचाईएच एमएम |
सैद्धांतिक वजन KG |
|||
|---|---|---|---|---|---|---|---|
मतदान. |
डी एमएम |
कक्षा |
एक्सएस |
कक्षा |
एक्सएस |
||
5 |
1/2 |
२१.३४ |
2.77 |
3.73 |
२५.४ |
0.03 |
- |
7 |
3/4 |
26.67 |
2.87 |
3.91 |
२५.४ |
0.06 |
0.08 |
10 |
1 |
33.40 |
3.38 |
4.55 |
38.1 |
0.10 |
0.14 |
12 |
1 '' 1/4 |
42.16 |
3.56 |
4.85 |
38.1 |
0.14 |
0.18 |
15 |
१'' १/२ |
48.26 |
3.68 |
5.08 |
38.1 |
0.16 |
0.23 |
20 |
2 |
60.32 |
3.91 |
5.54 |
38.1 |
0.27 |
0.32 |
25 |
२'' १/२ |
73.02 |
5.16 |
7.01 |
38.1 |
0.41 |
0.45 |
30 |
3 |
88.90 |
5.49 |
7.62 |
50.8 |
0.65 |
0.82 |
40 |
4 |
११४.३० |
6.02 |
8.56 |
63.5 |
1.15 |
1.54 |
50 |
5 |
१४१.३० |
6.55 |
9.52 |
76.2 |
1.90 |
2.59 |
60 |
6 |
१६८.२७ |
7.11 |
10.97 |
88.9 |
2.92 |
4.10 |
80 |
8 |
२१९.०७ |
8.18 |
12.70 |
101.6 |
5.07 |
7.3 |
100 |
10 |
२७३ |
9.27 |
12.70 |
१२७ |
9.1 |
12.0 |
१२० |
12 |
323.9 |
9.52 |
12.70 |
१५२ |
13.6 |
१७.० |
140 |
14 |
355.6 |
9.52 |
12.70 |
165 |
14.42 |
19.8 |
160 |
16 |
406.4 |
9.52 |
12.70 |
178 |
18.86 |
२५.८९ |
180 |
१८ |
457.2 |
9.52 |
12.70 |
203 |
२७.६५ |
36.52 |
200 |
20 |
508 |
9.52 |
12.70 |
229 |
35.60 |
46.98 |
240 |
24 |
६०९.६ |
9.52 |
12.70 |
२६७ |
46 |
64.60 |
| सीएपीएस - एएनएसआई बी 16.9 आयाम | |||
| इंच | मिमी | ऊंचाई | |
| घ | इ | ||
| 1/2 | 15 | २१,३४ | 25,40 |
| 3/4 | 20 | 26,67 | 31,75 |
| 1 | 25 | 33,40 | 38,10 |
| 1 1/4 | 32 | 42,16 | 38,10 |
| १ १/२ | 40 | 48,26 | 38,10 |
| 2 | 50 | 60,32 | 38,10 |
| 2 1/2 | 65 | 73,02 | 38,10 |
| 3 | 80 | 88,90 | 50,80 |
| 3 1/2 | 90 | १०१,६० | 63,50 |
| 4 | 100 | ११४,३० | 63,50 |
| 5 | 125 | १४१,३० | 76,20 |
| 6 | १५० | 168,27 | 88,90 |
| 8 | 200 | २१९,०७ | १०१,६० |
| 10 | २५० | २७३,०५ | १२७,०० |
| 12 | 300 | ३२३,८५ | १५२,४० |
| 14 | 350 | 355,60 | 165,10 |
| 16 | 400 | 406,40, | १७७,८० |
| १८ | 450 | 457,20 | 203,20 |
| 20 | 500 | 508,00 | 228,60 |
| 22 | 550 | 558,80 | २५४,०० |
| 24 | 600 | ६०९,६० | २६६,७० |
| 28 | 700 | 711,20 | २६६,७० |
| मिमी . में आयाम | |||
| आयामी सहिष्णुता - एसएस पाइप कैप्स | ||||
| सभी फिटिंग के लिए | टोपियां | |||
| नाममात्र पाइप आकार (एनपीएस) | बाहर Ø बेवेल . में | अंदर Inside अंत में | दीवार की मोटाई टी / टी 1 |
कुल लंबाई ई |
| १/२ ए २ १/२ | 1 | 0,8 | नहीं | 4 |
| ३ ए ३ १/२ | 1 | 1,6 | कम से | 4 |
| 4 | +2 -1 | 1,6 | से | 4 |
| 5 ए 6 | +3 -1 | 1,6 | 87,50% | 7 |
| 8 | 2 | 1,6 | नाममात्र का | 7 |
| 10 | +4 -3 | ३,२ | गुदगुदी | 7 |
| 12 ए 18 | +4 -3 | ३,२ | 7 | |
| 20 ए 24 | +6 -5 | 4,8 | 7 | |
| 26 ए 30 | +7 -5 | 4,8 | 10 | |
| 32 ए 48 | +7 -5 | 4,8 | 10 | |
1. हम कौन हैं?
हम हेबै, चीन में स्थित हैं, 1986 से शुरू करते हैं, निकला हुआ किनारा और पाइप फिटिंग बेचते हैं दुनिया भर में बेचा।
2. हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
बड़े पैमाने पर उत्पादन से पहले हमेशा एक पूर्व-उत्पादन नमूना;
शिपमेंट से पहले हमेशा अंतिम निरीक्षण;
3. आप हमसे क्या खरीद सकते हैं?

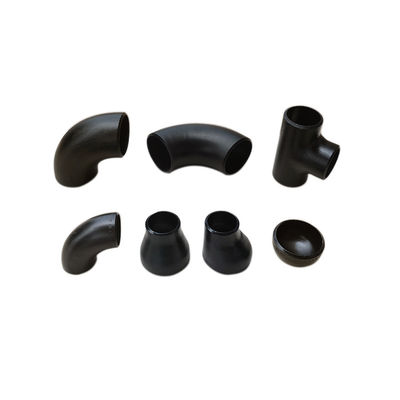

जाली निकला हुआ किनारा, फिटिंग, जाली फिटिंग, निर्बाध पाइप।
