उत्पाद विवरण:
|
| पेंटिंग: | काला, पीला, जंग रोधी तेल, जस्ती; | सतह: | उठा हुआ चेहरा; सपाट चेहरा; |
|---|---|---|---|
| आकार: | 3/4"-72" | सामग्री: | A105-A350 LF2 · P250GH-P280 GH · S235JRG2 · SS400; A182 F304-F304L-F316-F316L |
| पैकेज: | प्लाई लकड़ी के मामले, फूस | नाम: | निकला हुआ किनारा पर एएनएसआई पर्ची |
| हाई लाइट: | निकला हुआ किनारा पर बी १६.५ एएनएसआई पर्ची,उभरे हुए चेहरे के निकला हुआ किनारा पर बी १६.४७ पर्ची,उठे हुए चेहरे के निकला हुआ किनारा पर १५० # पर्ची; |
||
एक पाइप निकला हुआएक डिस्क, कॉलर या अंगूठी है जो ताकत के लिए बढ़ा हुआ समर्थन प्रदान करने, पाइपलाइन को अवरुद्ध करने या अधिक वस्तुओं के लगाव को लागू करने के उद्देश्य से पाइप से जुड़ती है।वे आमतौर पर पाइप के अंत में वेल्डेड या खराब हो जाते हैं और बोल्ट से जुड़े होते हैं।एक सख्त सील प्रदान करने के लिए दो संभोग फ्लैंग्स के बीच एक गैसकेट डाला जाता है।ये फ्लैंगेस या तो ग्राहक द्वारा प्रदान किए गए आयामों के साथ कस्टम होते हैं या वे प्रकाशित विनिर्देशों के अनुसार निर्मित होते हैं।कई संगठनों और संघों ने विशिष्टताओं को प्रकाशित किया है जो विभिन्न तापमानों पर आयामी जानकारी के साथ-साथ दबाव विनिर्देश प्रदान करते हैं।हमारी कंपनी इन उत्पादों के छह बुनियादी प्रकार के कस्टम डिजाइन और स्टॉक बनाती है।हालांकि, ये छह सबसे आम प्रकार हैं, हम एक कस्टम निर्माता भी हैं और आपकी आवश्यकताओं के लिए आवश्यक किसी भी प्रकार के निकला हुआ किनारा बनाने में सक्षम हैं।जिस आइटम में आप रुचि रखते हैं, उसके अधिक विस्तृत विवरण के लिए कृपया निम्न में से किसी एक चित्र पर क्लिक करें। प्रत्येक पृष्ठ में एक वीडियो भी होता है जो इंस्टॉलेशन प्रक्रिया की बेहतर समझ प्रदान करता है।
जैसा कि उनके नाम से स्पष्ट है, ये पाइप निकला हुआ किनारापाइप के ऊपर पर्ची।वे एक आंतरिक व्यास के साथ निर्मित होते हैं जो पाइप के बाहरी व्यास से थोड़ा बड़ा होता है।इन अनुलग्नकों को निकला हुआ किनारा के ऊपर और नीचे पट्टिका वेल्ड के माध्यम से पाइप से जोड़ा जाता है।
पाइप फ्लैंग्स पर स्लिप आमतौर पर एक उभरे हुए या सपाट चेहरे के साथ प्रदान की जाती है।जब पाइप फ्लैंग्स पर स्लिप के लिए एक उठा हुआ चेहरा आवश्यक होता है, तो 400# के नीचे पाइप फ्लैंग्स पर स्लिप के लिए मानक ऊंचाई 1/16" होती है। 400# और ऊपर के पाइप फ्लैंग्स पर स्लिप के लिए, पाइप फ्लैंज पर मानक स्लिप से फेस की ऊंचाई को उठाया जाता है 1/4"।
तटीय निकला हुआ किनारा सभी स्टील सामग्री ग्रेड में पाइप फ्लैंग्स पर पर्ची बनाती है, जिसमें पाइप फ्लैंग्स पर कार्बन पर्ची, पाइप फ्लैंग्स पर स्टेनलेस स्टील पर्ची और पाइप फ्लैंग्स पर मिश्र धातु पर्ची शामिल है।तटीय निकला हुआ किनारा भी स्टॉक में पाइप फ्लैंग्स पर कई अलग-अलग पर्ची है और जहाज के लिए तैयार है।स्टॉक में पाइप फ्लैंग्स पर स्लिप में पाइप फ्लैंग्स पर एडब्ल्यूडब्ल्यूए स्लिप, पाइप फ्लैंग्स पर एएनएसआई स्लिप, पाइप फ्लैंग्स पर प्रेशर वेसल स्लिप और एएसएमई फ्लैंग्स के ओडी और ड्रिलिंग से मेल खाने वाले पाइप फ्लैंग्स पर स्लिप शामिल हैं।

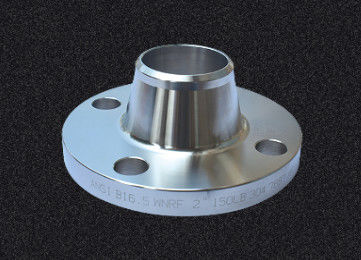

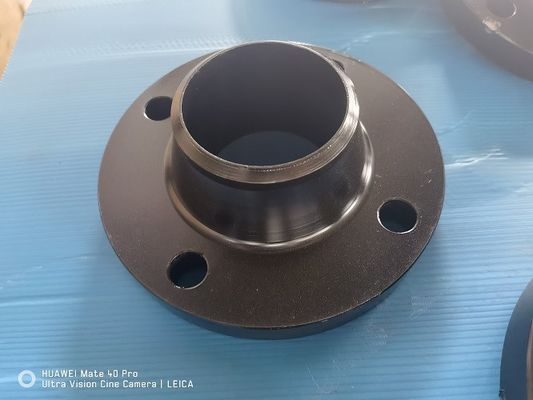

इन पाइप निकला हुआ किनारानिकला हुआ किनारा की गर्दन पर पाइप को वेल्डिंग करके संलग्न करें।यह इसके बजाय निकला हुआ किनारा से पाइप तक तनाव को स्थानांतरित करता है।यह हब के आधार से तनाव की एकाग्रता को भी कम करता है।वेल्ड नेक फ्लैंग्स का उपयोग अक्सर उन अनुप्रयोगों के लिए किया जाता है जहां उच्च दबाव एक कारक होता है।निकला हुआ किनारा के अंदर के व्यास को पाइप के अंदर के व्यास से मेल खाने के लिए डिज़ाइन किया गया है।एक हब के साथ वेल्ड नेक पाइप फ्लैंग्स ने विनिर्देशों को प्रकाशित किया है जो 1/2 "से 96" तक हैं।हमारी कंपनी इन्हें सभी सामग्री ग्रेड, विनिर्देशों और आकारों में प्रदान करती है।
वेल्ड नेक पाइप फ्लैंग्स को आमतौर पर उभरे हुए चेहरे, सपाट चेहरे या RTJ फेसिंग के साथ प्रदान किया जाता है।जब वेल्ड नेक पाइप फ्लैंग्स के लिए एक उठा हुआ चेहरा आवश्यक होता है, तो 400# से कम वेल्ड नेक पाइप फ्लैंग्स के लिए मानक ऊंचाई 1/16" होती है। 400# और ऊपर के वेल्ड नेक पाइप फ्लैंग्स के लिए, मानक वेल्ड नेक पाइप निकला हुआ किनारा चेहरे की ऊंचाई को उठाया जाता है 1/4"।
तटीय निकला हुआ किनारा कार्बन वेल्ड गर्दन पाइप फ्लैंग्स, स्टेनलेस स्टील वेल्ड गर्दन पाइप फ्लैंग्स और मिश्र धातु वेल्ड गर्दन पाइप फ्लैंग्स सहित सभी स्टील सामग्री ग्रेड में वेल्ड गर्दन पाइप फ्लैंग्स बनाती है।तटीय निकला हुआ किनारा भी स्टॉक में कई अलग-अलग वेल्ड गर्दन पाइप फ्लैंग्स हैं और जहाज के लिए तैयार हैं।स्टॉक में वेल्ड नेक पाइप फ्लैंग्स में एएनएसआई बी 16.5 वेल्ड नेक पाइप फ्लैंग्स, एएसएमई बी 16.47 सीरीज "ए" वेल्ड नेक पाइप फ्लैंग्स, एएसएमई बी 16.47 सीरीज "बी" वेल्ड नेक पाइप फ्लैंग्स, प्रेशर वेसल वेल्ड नेक पाइप फ्लैंग्स शामिल हैं।कोस्टल फ्लैंगेस ग्राहकों की आवश्यकताओं के अनुसार कस्टम वेल्ड नेक पाइप फ्लैंग्स भी बनाती है।
एक पाइप निकला हुआएक डिस्क, कॉलर या अंगूठी है जो ताकत के लिए बढ़ा हुआ समर्थन प्रदान करने, पाइपलाइन को अवरुद्ध करने या अधिक वस्तुओं के लगाव को लागू करने के उद्देश्य से पाइप से जुड़ती है।वे आमतौर पर पाइप के अंत में वेल्डेड या खराब हो जाते हैं और बोल्ट से जुड़े होते हैं।एक सख्त सील प्रदान करने के लिए दो संभोग फ्लैंग्स के बीच एक गैसकेट डाला जाता है।ये फ्लैंगेस या तो ग्राहक द्वारा प्रदान किए गए आयामों के साथ कस्टम होते हैं या वे प्रकाशित विनिर्देशों के अनुसार निर्मित होते हैं।कई संगठनों और संघों ने विशिष्टताओं को प्रकाशित किया है जो विभिन्न तापमानों पर आयामी जानकारी के साथ-साथ दबाव विनिर्देश प्रदान करते हैं।हमारी कंपनी इन उत्पादों के छह बुनियादी प्रकार के कस्टम डिजाइन और स्टॉक बनाती है।हालांकि, ये छह सबसे आम प्रकार हैं, हम एक कस्टम निर्माता भी हैं और आपकी आवश्यकताओं के लिए आवश्यक किसी भी प्रकार के निकला हुआ किनारा बनाने में सक्षम हैं।जिस आइटम में आप रुचि रखते हैं, उसके अधिक विस्तृत विवरण के लिए कृपया निम्न में से किसी एक चित्र पर क्लिक करें। प्रत्येक पृष्ठ में एक वीडियो भी होता है जो इंस्टॉलेशन प्रक्रिया की बेहतर समझ प्रदान करता है।
लैप जॉइंट पाइप निकला हुआ किनारासीधे पाइप पर स्लाइड करें और आमतौर पर स्टब एंड फिटिंग के साथ उपयोग किया जाता है।एक पाइप को आमतौर पर स्टब एंड पर वेल्ड किया जाता है और लैप जॉइंट पाइप निकला हुआ किनारा स्टब एंड के चारों ओर घूमने के लिए स्वतंत्र होता है।इसका फायदा यह होगा कि बोल्ट होल अलाइनमेंट में कोई दिक्कत नहीं होगी।लैप जॉइंट पाइप फ्लैंग्स का उपयोग अक्सर उन अनुप्रयोगों के लिए किया जाता है जिन्हें बार-बार निराकरण की आवश्यकता होती है।
एक हब के साथ पाइप फ्लैंग्स पर स्लिप में प्रकाशित विनिर्देश हैं जो 1/2 "से 24" तक हैं।24" से ऊपर के आकार आयामों पर पर्ची के लिए गोद जोड़ों के रूप में उत्पादित होते हैं। तटीय निकला हुआ किनारा सभी सामग्री ग्रेड, विनिर्देशों और आकारों में लैप संयुक्त पाइप फ्लैंग्स प्रदान करता है।
तटीय निकला हुआ किनारा कार्बन लैप संयुक्त पाइप फ्लैंग्स, स्टेनलेस स्टील लैप संयुक्त पाइप फ्लैंग्स और मिश्र धातु लैप संयुक्त पाइप फ्लैंग्स सहित सभी स्टील सामग्री ग्रेड में लैप संयुक्त पाइप फ्लैंग्स बनाती है।तटीय निकला हुआ किनारा भी स्टॉक में कई अलग-अलग लैप संयुक्त पाइप फ्लैंग्स हैं और जहाज के लिए तैयार हैं।तटीय निकला हुआ किनारा ग्राहक विनिर्देशों के अनुसार कस्टम पाइप फ्लैंग्स का निर्माण भी कर सकता है।
| विशिष्टता (नवीनतम संस्करण) | वस्तु परक | दबाव वर्ग | आकार सीमा |
| एएसएमई/एएनएसआई बी१६.५ | ब्लाइंड, वेल्ड नेक, स्लिप-ऑन, सॉकेट वेल्ड, थ्रेडेड और लैप जॉइंट फ्लैंगेस | १५० से २५०० एलबीएस | 26 "से 60" |
| १५० से १५०० एलबीएस | 26 "से 48" | ||
| एएसएमई/एएनएसआई बी16.47 | छिद्र निकला हुआ किनारा (वेल्ड गर्दन, स्लिप-ऑन, थ्रेडेड) | 75 से 300 एलबीएस | 1/2" से 12" |
| 400, 600 एलबीएस | 26 "से 60" | ||
| 900 एलबीएस | 26 "से 48" | ||
| एएसएमई/एएनएसआई बी16.36 | छिद्र निकला हुआ किनारा (वेल्ड गर्दन, स्लिप-ऑन, थ्रेडेड) | ३०० से २५०० एलबीएस | 1" से 12" |
| एन 1092-1 / दीन / बीएस 4504 फ्लैंगेस | 01 (प्लेट निकला हुआ किनारा), 02 (32-37 प्रकार के लिए ढीली प्लेट निकला हुआ किनारा), 04 (प्रकार 34 के लिए ढीली प्लेट निकला हुआ किनारा), 05 (अंधा निकला हुआ किनारा), 11 (वेल्ड-गर्दन निकला हुआ किनारा), 12 (हबड स्लिप-ऑन निकला हुआ किनारा) , १३ (हबेड | PN2.5 से PN16 | 10 मिमी से 1800 मिमी |
| PN25 | 10 मिमी से 1000 मिमी | ||
| पीएन40 | 10 मिमी से 600 मिमी | ||
| PN63 | 10 मिमी से 400 मिमी | ||
| PN100 | 10 मिमी से 350 मिमी | ||
| PN160, PN250 | 10 मिमी से 300 मिमी | ||
| पीएन320 | 10 मिमी से 250 मिमी | ||
| पीएन400 | 10 मिमी से 200 मिमी | ||
| बीएस 10 | ब्लाइंड, स्लिप-ऑन और वेल्डिंग नेक फ्लैंगेस | टेबल-ए, डी, ई, एफ, एच, जे, के, आर, एस, टी | 15 मिमी से 600 मिमी |
| एएसएमई/एएनएसआई बी16.9/एमएसएस एसपी-43 | स्टब एंड-टाइप: ए, बी, सी (लघु पैटर्न) | S10, S40, S80 | ½ ”से 24” |
