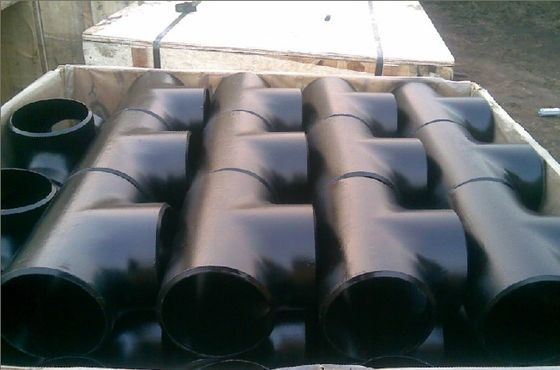

पाइप फिटिंग Asme B16 9 एल्बो टी रेड्यूसर कैप Sch40 Sch80 ब्लैक एंटी रस्ट ऑयल

पाइप फिटिंग बी 16.9 कोहनी; टी; रेड्यूसर; कैप; एसएच 40; एसएच 80; काला; एंटी-जंग तेल

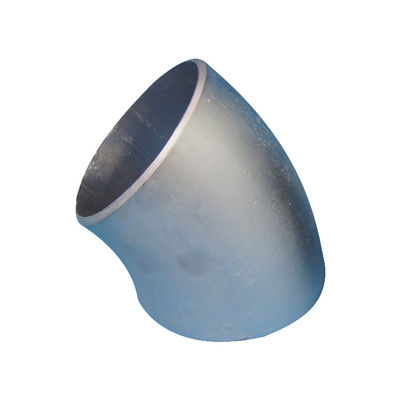

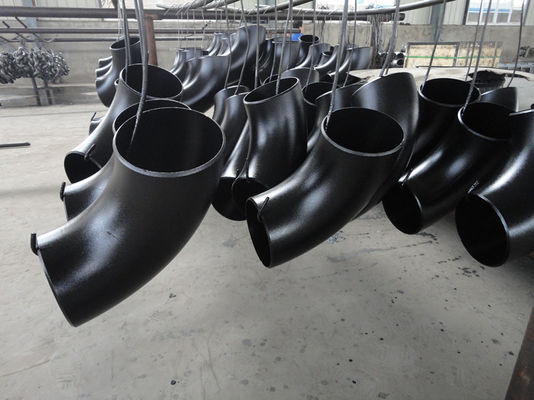

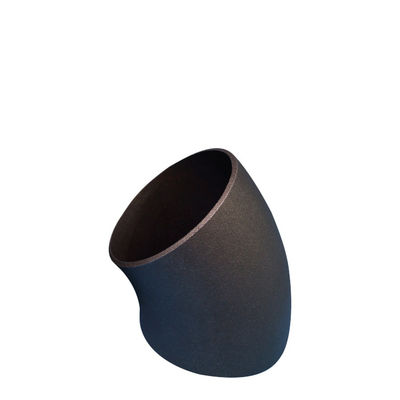

कोहनी के निर्माण के लिए सबसे आम तरीकों में से एक सीधे स्टील पाइप से झुकने वाले गर्म खराद का धुरा का उपयोग करना है।स्टील पाइप को ऊंचे तापमान पर गर्म करने के बाद, पाइप को धक्का दिया जाता है, विस्तार किया जाता है, मैंड्रेल के आंतरिक उपकरणों द्वारा कदम से कदम बढ़ाया जाता है।गर्म खराद का धुरा झुकने को लागू करने से एक विस्तृत आकार की सीमलेस कोहनी का निर्माण हो सकता है।खराद का धुरा झुकने की विशेषताएं अनिवार्य रूप से खराद का धुरा के अभिन्न आकार और आयामों पर निर्भर करती हैं।गर्म झुकने वाली कोहनी के उपयोग के लाभों में अन्य झुकने विधि प्रकार की तुलना में छोटे मोटाई विचलन और मजबूत झुकने वाले त्रिज्या शामिल हैं।इस बीच, पूर्वनिर्मित मोड़ के बजाय झुकने का उपयोग करने से आवश्यक वेल्ड की संख्या में काफी कमी आती है।इससे आवश्यक काम की मात्रा कम हो जाती है और पाइप की गुणवत्ता और उपयोगिता बढ़ जाती है।हालांकि, कोल्ड बेंडिंग एक झुकने वाली मशीन में सामान्य तापमान पर सीधे स्टील पाइप को मोड़ने की प्रक्रिया है।कोल्ड बेंडिंग 17.0 से 219.1 मिमी के बाहरी व्यास और 2.0 से 28.0 मिमी की दीवार की मोटाई वाले पाइपों के लिए उपयुक्त है।अनुशंसित झुकने वाला त्रिज्या 2.5 x Do है।आम तौर पर 40D के झुकने वाले त्रिज्या पर।ठंडे झुकने का उपयोग करके, हम छोटे त्रिज्या कोहनी प्राप्त कर सकते हैं, लेकिन हमें झुर्रियों को रोकने के लिए आंतरिक भाग को रेत से पैक करने की आवश्यकता है।कोल्ड बेंडिंग एक त्वरित और सस्ती झुकने वाली विधि है।यह पाइपलाइन और मशीन के पुर्जे बनाने के लिए एक प्रतिस्पर्धी विकल्प है।

वेल्डेड कोहनी निर्माण प्रक्रिया (छोटा और बड़ा)

वेल्डेड कोहनी स्टील प्लेट से बने होते हैं, इसलिए यह निर्बाध स्टील कोहनी नहीं है।एक मोल्ड का उपयोग करें और स्टील प्लेट को कोहनी के आकार में दबाएं, फिर सीम को एक फिनिश स्टील एल्बो के रूप में वेल्ड करें।यह कोहनियों की उत्पादन की पुरानी विधि है।हाल के वर्षों में छोटे आकार के कोहनी लगभग स्टील पाइप से निर्मित होते हैं।बड़े आकार की कोहनी के लिए, उदाहरण के लिए, स्टील पाइप से 36 ”ओडी से अधिक की कोहनी का उत्पादन करना बहुत मुश्किल है।तो यह आमतौर पर स्टील की प्लेटों से बनाया जाता है, प्लेट को आधी कोहनी के आकार में दबाकर, और दो हिस्सों को एक साथ वेल्डिंग किया जाता है।चूंकि कोहनियों को इसके शरीर में वेल्ड किया जाता है, इसलिए वेल्डिंग जोड़ का निरीक्षण आवश्यक है।आमतौर पर हम एक्स-रे निरीक्षण का उपयोग एनडीटी के रूप में करते हैं।

एएसटीएम A234

यह विनिर्देश सीमलेस और वेल्डेड निर्माण के गढ़ा कार्बन स्टील और मिश्र धातु इस्पात फिटिंग को कवर करता है।जब तक निर्बाध या वेल्डेड निर्माण क्रम में निर्दिष्ट न हो, या तो आपूर्तिकर्ता के विकल्प पर प्रस्तुत किया जा सकता है।इस मानक के अनुसार सभी वेल्डेड निर्माण फिटिंग को 100% रेडियोग्राफी के साथ आपूर्ति की जाती है।ASTM A234 के तहत, रासायनिक संरचना के आधार पर कई ग्रेड उपलब्ध हैं।चयन इन फिटिंग्स से जुड़ी पाइप सामग्री पर निर्भर करेगा।

इस विनिर्देश के तहत उपलब्ध कुछ ग्रेड और संबंधित पाइप सामग्री विनिर्देश नीचे सूचीबद्ध हैं:

एएसटीएम ए403

इस विनिर्देशन में दो सामान्य वर्ग, WP और CR, निर्बाध और वेल्डेड निर्माण के गढ़ा ऑस्टेनिटिक स्टेनलेस स्टील फिटिंग शामिल हैं।
क्लास WP फिटिंग्स ASME B16.9 और ASME B16.28 की आवश्यकताओं के अनुसार निर्मित की जाती हैं और इन्हें तीन उपवर्गों में निम्नानुसार विभाजित किया जाता है:

• WP - SM निर्माण की एक सहज विधि द्वारा निर्बाध उत्पाद से निर्मित।
• WP - W इन फिटिंग्स में वेल्ड होते हैं और फिटिंग निर्माता द्वारा बनाए गए सभी वेल्ड, जिसमें पाइप वेल्ड शुरू करना शामिल है, यदि पाइप को फिलर सामग्री के अतिरिक्त के साथ वेल्ड किया गया था, तो रेडियोग्राफ किया जाता है।हालांकि शुरुआती पाइप वेल्ड के लिए कोई रेडियोग्राफी नहीं की जाती है यदि पाइप को भराव सामग्री के अतिरिक्त के बिना वेल्डेड किया गया था।
• WP-WX इन फिटिंग्स में वेल्ड होते हैं और सभी वेल्ड्स चाहे फिटिंग निर्माता द्वारा बनाए गए हों या शुरुआती सामग्री निर्माता द्वारा रेडियोग्राफ किए गए हों।

क्लास सीआर फिटिंग्स एमएसएस-एसपी-43 की आवश्यकताओं के लिए निर्मित की जाती हैं और उन्हें गैर-विनाशकारी परीक्षा की आवश्यकता नहीं होती है।

ASTM A403 के तहत रासायनिक संरचना के आधार पर कई ग्रेड उपलब्ध हैं।चयन इन फिटिंग्स से जुड़ी पाइप सामग्री पर निर्भर करेगा।इस विनिर्देश के तहत उपलब्ध कुछ ग्रेड और संबंधित पाइप सामग्री विनिर्देश नीचे सूचीबद्ध हैं:

एएसटीएम ए420

यह विनिर्देश कम तापमान पर उपयोग के लिए निर्बाध और वेल्डेड निर्माण के गढ़ा कार्बन स्टील और मिश्र धातु इस्पात फिटिंग को कवर करता है।इसमें रासायनिक संरचना के आधार पर चार ग्रेड WPL6, WPL9, WPL3 और WPL8 शामिल हैं।फिटिंग WPL6 का तापमान - 50°C, WPL9 -75°C, WPL3 -100°C और WPL8 -195°C तापमान पर परीक्षण किया जाता है।

फिटिंग के लिए स्वीकार्य दबाव रेटिंग की गणना एएसएमई बी३१.३ के लागू खंड में स्थापित नियमों के अनुसार सीधे सीमलेस पाइप के लिए की जा सकती है।

पाइप की दीवार की मोटाई और सामग्री का प्रकार वह होगा जिसके साथ फिटिंग का उपयोग करने का आदेश दिया गया है, फिटिंग पर उनकी पहचान दबाव रेटिंग चिह्नों के स्थान पर होती है।
