उत्पाद विवरण:
|
| सामग्री: | SS304/304L SS316/316L कार्बन TEEL ST37.2, CS S235JR, P245GH, SS304/L, SS316/L | दबाव: | PN6, PN10, PN16, PN25, PN40, PN63, PN100 |
|---|---|---|---|
| मानक: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA क्लास D, DIN, EN1092-1 | प्रकार: | डब्ल्यूएन निकला हुआ किनारा, इतना निकला हुआ किनारा, अंधा निकला हुआ किनारा, दप निकला हुआ किनारा, प्लेट |
| आकार: | 1/2" से 80", 0.5 इंच से 80 इंच | सतह का उपचार: | ब्लैक पेंटिंग, येलो पेंटिंग, गैल्वनाइजिंग, एंटी-रस्ट ऑयल |
| सीलिंग फेस फ्लेंज: | उभरा हुआ चेहरा (आरएफ), फ्लैट चेहरा (एफएफ), रिंग संयुक्त प्रकार (आरटीजे) | पैकेज: | समुद्र के लायक प्लाईवुड के मामले / फूस |
| मूल्य शर्त: | एफओबी, सीआईएफ, सीएफआर | उत्पादन अवधि: | 30 दिनों के भीतर 60 टन से कम, 60 टन से अधिक 50 दिन |
| प्रमाणपत्र: | पीईडी, आईएसओ | ||
| हाई लाइट: | दीन 2502 जाली स्टेनलेस स्टील निकला हुआ किनारा,पीएन6 जाली स्टेनलेस स्टील निकला हुआ किनारा,दीन 2566 जाली निकला हुआ किनारा; |
||

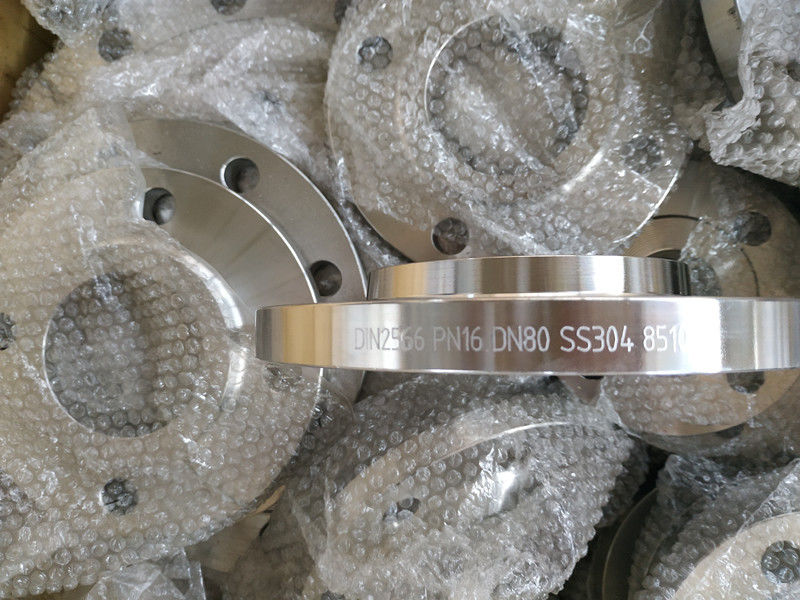

स्टेनलेस स्टील निकला हुआ किनारा दीन EN1092-1 TYPE01 प्लेट निकला हुआ किनारा DIN2502 जाली निकला हुआ किनारा DIN2633 EN1092 TYPE11 THD निकला हुआ किनारा DIN2566
1, फ्लैंगेस की एक श्रृंखला के लिए यह डीआईएन मानक पीएन पदनाम पीएन 2.5 से पीएन 100 और डीएन 10 से डीएन 4000 तक नाममात्र आकार में परिपत्र स्टील फ्लैंग्स के लिए आवश्यकताओं को पूरा करता है। यह मानक निकला हुआ किनारा प्रकार और उनके चेहरे, आयामों को निर्दिष्ट करता है।सहनशीलतासूत्रणबोल्ट के आकार।निकला हुआ किनारा जोड़ चेहरे की सतह खत्म।अंकन।सामग्री।दबाव/तापमान रेटिंग और अनुमानित निकला हुआ किनारा द्रव्यमान।यह मानक बार स्टॉक से मोड़कर या प्लेट सामग्री से बने 11, 12 और 13 प्रकार के फ्लैंग्स पर लागू नहीं होता है।
2, मानक संदर्भ इस डीआईएन मानक में अन्य प्रकाशनों के दिनांकित या अदिनांकित संदर्भ प्रावधान शामिल हैं।इन नियामक संदर्भों को पाठ में उपयुक्त स्थानों पर उद्धृत किया गया है और प्रकाशनों को इसके बाद सूचीबद्ध किया गया है।दिनांकित संदर्भों के लिए, इनमें से किसी भी प्रकाशन के बाद के संशोधन या संशोधन इस यूरोपीय मानक पर तभी लागू होते हैं जब संशोधन या संशोधन द्वारा t में शामिल किया जाता है।अदिनांकित सन्दर्भों के लिए प्रकाशन के अनुप्रमाणित संस्करण को एपीआइएस (संशोधन को शामिल करते हुए) के रूप में संदर्भित किया गया है।
| सामग्री | : | 1. स्टेनलेस स्टील एएसटीएम / एएसएमई ए / एसए 182 एफ 304, एफ 304 एल, एफ 316, एफ 316 एल, एएसटीएम / एएसएमई ए / एसए 351 सीएफ 8, सीएफ 3, सीएफ 8 एम, CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 2. कार्बन स्टील ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN1.0402, DIN1.0460, DIN1.0619 |
| आयाम | : | एन 1092-1 |
| आकार | : | DN10 ~ DN4000 |
| दबाव | : | PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400 |
| प्रकार संख्या | : | वेल्डिंग के लिए टाइप 01 प्लेट निकला हुआ किनारा (स्लिप ऑन), टाइप 02 प्लेट कॉलर पर वेल्ड के साथ ढीली प्लेट निकला हुआ किनारा या लैप्ड पाइप एंड के लिए, टाइप 04 वेल्ड नेक कॉलर के साथ ढीली प्लेट निकला हुआ किनारा, टाइप 05 ब्लाइंड निकला हुआ किनारा, टाइप 11 वेल्ड नेक निकला हुआ किनारा, टाइप 12 वेल्डिंग के लिए फ्लैंगेस पर हबड स्लिप, टाइप 13 हबेड थ्रेडेड फ्लैंगेस, टाइप 21 इंटीग्रल फ्लेंज, टाइप 32 वेल्ड ऑन प्लेट कॉलर, टाइप 33 लैप्ड पाइप एंड, टाइप 34 वेल्ड नेक कॉलर, टाइप 35 वेल्डिंग नेक, टाइप 36 प्रेस्ड कॉलर लंबी गर्दन के साथ, टाइप 37 प्रेस्ड कॉलर |
| चेहरा प्रकार | : | ए - फ्लैट फेस (एफएफ), बी - उठा हुआ चेहरा (आरएफ), सी - जीभ, डी - ग्रूव, ई - स्पिगोट, एफ - रिसेस, जी - ओ-रिंग स्पिगोट, एच - ओ'रिंग ग्रूव |
| परत | : | एंटी-रस्ट पेंट, ऑयल ब्लैक पेंट, येलो ट्रांसपेरेंट, जिंक प्लेटेड, कोल्ड एंड हॉट डिप गैल्वनाइज |
| आकार | सामग्री | निकला हुआ किनारा प्रकार: |
| 1/2"-80" | स्टेनलेस स्टील | वेल्ड गर्दन निकला हुआ किनारा |
| निकला हुआ किनारा पर पर्ची | ||
| सॉकेट वेल्ड निकला हुआ किनारा | ||
| एलएपी संयुक्त निकला हुआ किनारा | ||

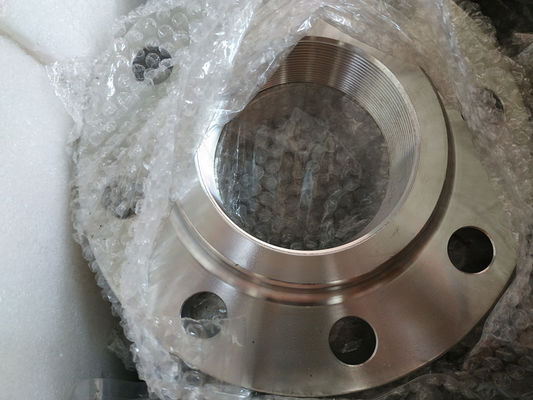

| पिरोया निकला हुआ किनारा | ||
| गुप्त उभरा हुआ किनारा | ||
| कार्बन स्टील, स्टेनलेस स्टील | वेल्ड गर्दन निकला हुआ किनारा | |
| निकला हुआ किनारा पर पर्ची | ||
| सॉकेट वेल्ड निकला हुआ किनारा | ||
| एलएपी संयुक्त निकला हुआ किनारा | ||
| पिरोया निकला हुआ किनारा | ||
| गुप्त उभरा हुआ किनारा | ||

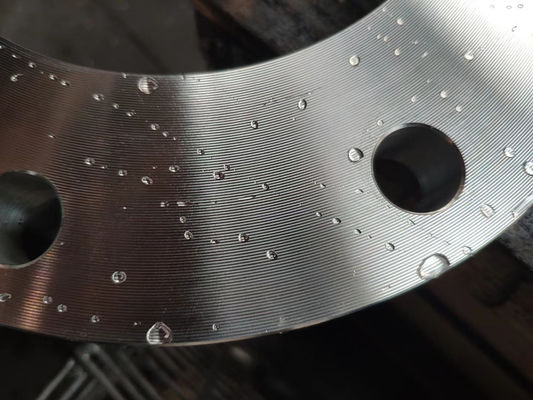

| Flanges का सीलिंग चेहरा | दाँतेदार खत्म के साथ आरएफ | |
| 3 वॉटरलाइन के साथ एफएफ | ||
| चिकनी फिनिस के साथ एफएफ | ||
| RTJ (रिंग जॉइंट टाइप) | ||
| दाँतेदार खत्म के साथ एफएफ | ||
| पानी की लाइनों के साथ आरएफ |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
