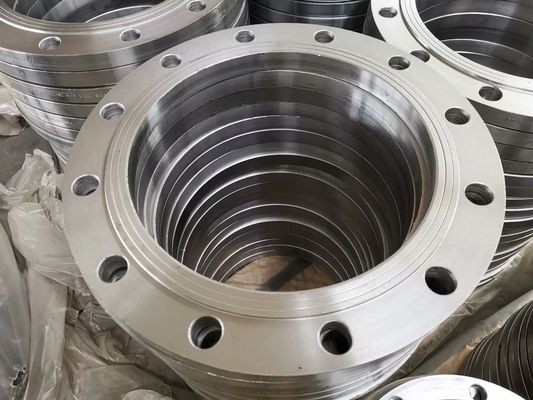

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1

बड़ी छवि : PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	XF
प्रमाणन:	TUV ISO
मॉडल संख्या:	<i>TYPE1(Plate Flanges);</i> <b>TYPE1 (प्लेट फ्लैंगेस);</b> <i>TYPE2(Loose Plate Flanges);</i> <b>TY

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	100 पीसी
मूल्य:	-
पैकेजिंग विवरण:	कोई फ्यूमिगेट या फ्यूमिगेट प्लाइवुड / वुड पैलेट या केस नहीं
प्रसव के समय:	तीस दिन
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता:	2000-3000 टन प्रति माह

संपर्क करें

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1

वर्णन

सामग्री:	S235JRG2, P235GH, P245GH, P250GH, P265GH, P280GH, A105, RST37.2, C22.8	आकार:	डीएन15-डीएन2000
दबाव:	PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160	सतह का उपचार:	विरोधी जंग तेल, पीला, काला पेंट, जस्ता, गर्म जस्ती डूबा हुआ;
सीलिंग फेस:	उठा हुआ चेहरा, सपाट चेहरा, RTJ	प्रयोग:	तेल क्षेत्र, अपतटीय, जल प्रणाली, जहाज निर्माण, प्राकृतिक गैस, विद्युत शक्ति, पाइप परियोजनाएं आदि।
हाई लाइट:	pn6 निकला हुआ किनारा दीन एन 1092 1 , dn15 कार्बन स्टील जाली निकला हुआ किनारा , pn6 कार्बन स्टील जाली निकला हुआ किनारा;

कार्बन स्टील जाली दीन EN1092-1 निकला हुआ किनारा

PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160 DN15-DN2000

निकला हुआ किनारा प्रकार:

01 (शादी के लिए निकला हुआ किनारा पर प्लेट पर्ची);

02 (वेल्ड-ऑन प्लेट कॉलर के साथ ढीली प्लेट निकला हुआ किनारा);

04 (वेल्ड नेक कॉलर के साथ ढीली प्लेट फ्लैंग्स);

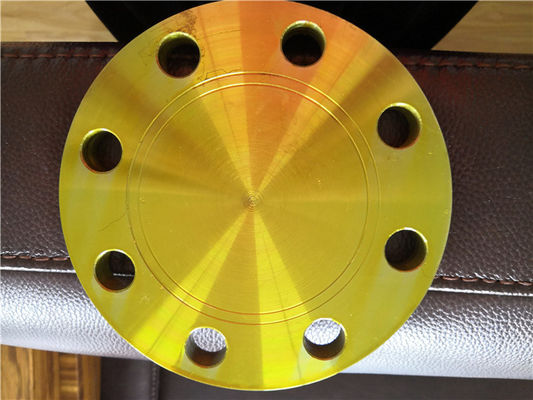

05 (रिक्त अंधा निकला हुआ किनारा)

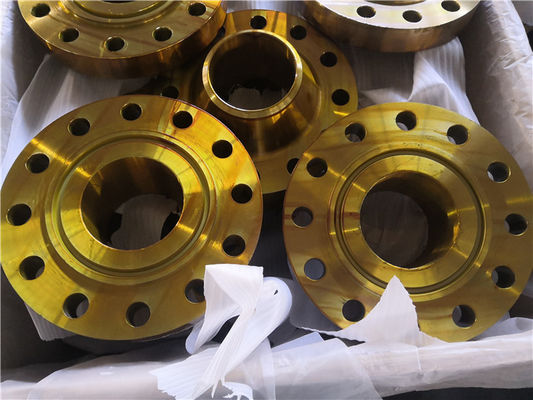

11 (वेल्ड-गर्दन वेल्डिंग गर्दन निकला हुआ किनारा)

12 (हबेड थ्रेडेड फ्लैंगेस)

13 (हब से पिरोया निकला हुआ किनारा)

21 (अभिन्न निकला हुआ किनारा)

32 (वेल्ड - plte कॉलर पर)

33 (लैप्ड पाइप समाप्त होता है)

34 (वेल्ड-गर्दन कोलार्ड)

निकला हुआ किनारा प्रकार:

टाइप ए: सपाट चेहरा;टाइप बी: उठा हुआ चेहरा;टाइप सी: जीभ का चेहरा;टाइप डी: अंडाकार चेहरा;

टाइप ई: स्पिगोट;टाइप एफ: अवकाश;टाइप जी: ओ रिंग रिसेस;टाइप एच: ओ रिंग ग्रूव

EN 1092-1 PN6 निकला हुआ किनारा आयाम

टाइप 01: वेल्डिंग के लिए प्लेट (स्लिप-ऑन) निकला हुआ किनारा	टाइप 13: हबड पिरोया निकला हुआ किनारा
टाइप 02: वेल्ड-ऑन प्लेट कॉलर के साथ ढीली प्लेट निकला हुआ किनारा	टाइप 21: अभिन्न निकला हुआ किनारा
टाइप 04: वेल्ड-नेक कॉलर के साथ ढीली प्लेट निकला हुआ किनारा	टाइप 32: वेल्ड-ऑन प्लेट कॉलर
टाइप 05: खाली (अंधा) निकला हुआ किनारा	टाइप 33: लैप्ड पाइप समाप्त होता है
टाइप 11: वेल्ड-गर्दन निकला हुआ किनारा	टाइप 34: वेल्ड-गर्दन कॉलर
टाइप 12: वेल्डिंग के लिए हबड स्लिप-ऑन निकला हुआ किनारा

डी: बाहरी व्यास
के: बोल्ट सर्कल का व्यास
एल: बोल्ट होल का व्यास

ए: गर्दन के बाहरी व्यास
ई: चम्फर
एफ: कॉलर मोटाई

जी मैक्स: कंधों का व्यास
आर: कॉर्नर त्रिज्या
एन: गर्दन व्यास
एस: गर्दन की मोटाई (पसंदीदा मूल्य)

डीएन	संभोग आयाम					ए	बोर व्यास			निकला हुआ मोटा किनारा				इ	एफ	जी मैक्स	लंबाई			गर्दन व्यास			आर	एस
	डी	क	ली	पेंच			बोर व्यास			निकला हुआ मोटा किनारा							लंबाई			गर्दन व्यास
	डी	क	ली	नहीं	आकार		बी 1	बी2	बी 3	सी 1	सी2	सी 3	सी 4				एच 1	एच 2	एच3	एन 1	एन 2	एन3
	निकला हुआ किनारा प्रकार
	01, 02, 05, 11, 12, 13, 21					1 1 21* 34	01 12 32	02	04	01 02 04	1 1 12 13	21	05	02 04	32 34	05	12	1 1 34	1 1 34	1 1 34	12	21	1 1 12 21	1 1 34
10	आयाम पीएन 40
15
20
25
32
40
50	आयाम पीएन 16
65
80
100
125
150
200	340	295	22	8	एम20	219.1	221.5	226	240	24	24	24	24	6	20	190	44	62	16	234	246	246	10	5.9
250	395	350	22	12	एम20	273	276.5	218	294	26	26	26	26	8	22	235	46	68	16	292	298	298	12	6.3
300	445	400	22	12	एम20	323.9	327.5	333	348	26	26	26	26	8	22	285	46	68	16	342	350	348	12	7.1
350	505	460	22	16	एम20	335.6	359.5	365	400	28	26	26	26	8	22	330	53	68	16	385	400	408	12	7.1
400	565	515	26	16	एम24	406.4	411	416	450	32	26	26	26	8	24	380	57	72	16	440	456	456	12	7.1
450	615	565	26	20	एम24	457	462	467	498	36	28	28	28	8	24	425	63	72	16	488	502	502	12	7.1
500	670	620	26	20	एम24	508	513.5	519	550	38	28	28	28	8	26	475	67	75	16	542	559	559	12	7.1
600	780	725	30	20	एम27	610	616.5	622	650	42	34	34	34	8	26	575	75	80	18	642	658	658	12	7.1
700	895	840	30	24	एम27	711.1					30	34	38			670		80	18	746		772	12	8
800	1015	950	33	24	एम 30	813					32	36	42			770		90	18	850		876	12	8
900	1115	1050	33	28	एम 30	914					34	38	46			860		95	20	950		976	12	10
1000	1230	1160	36	28	एम33	1016					34	38	52			960		95	20	1052		1080	16	10
1200	1455	1380	39	32	एम36	1219					38	44	60			1160		115	25	1256		1292	16	1 1
1400	1675	1590	42	36	एम39	1422					42	48				1346		120	25	1460		1496	16	12
1600	1915	1820	48	40	एम45	1626					46	52				1546		130	25	4666		1712	16	14
1800	2115	2020	48	44	एम45	1829					50	56				1746		140	30	4868		1910	16	15
2000	2325	2230	48	48	एम45	2032					54	60				1950		150	30	2072		2120	16	16
2200	2550	2440	56	52	एम52	2235					58							160	35	2275			18	18
2400	2760	2650	56	56	एम52	2438					62							170	35	2478			18	20
2600	2960	2850	56	60	एम52	2620					66							180	40	2680			18	20
2800	3180	3070	56	64	एम52	2820					70							190	40	2882			18	22
3000	3405	3290	62	68	एम56	3020					75							200	45	3085			18	24

* फ्लैंग्स टाइप 21 के लिए बाहरी हब व्यास लगभग बाहरी पाइप व्यास से मेल खाता है।
ध्यान दें : EN 1092-1 से p/t रेटिंग केवल निकला हुआ किनारा प्रकार 05, 11, 12, 13 और 21 के लिए लागू होता है, जिसमें DN 600 तक और इसमें नाममात्र का आकार होता है। अन्य सभी फ्लैंग्स की p/t रेटिंग निर्माता और के बीच सहमत होगी। क्रेता।

EN 1092-1 PN16 निकला हुआ किनारा आयाम

डीएन	संभोग आयाम					ए	बोर व्यास			निकला हुआ मोटा किनारा				इ	एफ	जी मैक्स	लंबाई			गर्दन व्यास			आर	एस
	डी	क	ली	पेंच			बोर व्यास			निकला हुआ मोटा किनारा							लंबाई			गर्दन व्यास
	डी	क	ली	नहीं	आकार		बी 1	बी2	बी 3	सी 1	सी2	सी 3	सी 4				एच 1	एच 2	एच3	एन 1	एन 2	एन3
	निकला हुआ किनारा प्रकार
	01, 02, 05, 11, 12, 21					1 1 21* 34	01 12 32	02	04	01 02 04	1 1 12 13	21	05	02 04	32 34	05	12 13	1 1 34	1 1 34	1 1 34	12 13	21	1 1 12 13 21	1 1 34
10	आयाम पीएन 40
15
20
25
32
40
50	165	125	18	4	एम16	60.3	61.5	65	77	19	18	18	18	5	16		28	45	8	74	84	84	5	2.9
65	185	145	18	**	एम16	76.1	77.5	81	96	20	18	18	18	6	16	55	32	45	10	92	104	104	6	2.9
80	200	160	18	8	एम16	88.9	90.5	94	108	20	20	20	20	6	16	70	34	50	10	105	118	120	6	3.2
100	220	180	18	8	एम16	114.3	116	120	134	22	20	20	20	6	18	90	40	52	12	131	140	140	8	3.6
125	250	210	18	8	एम16	139.7	141.5	145	162	22	22	22	22	6	18	115	44	55	12	156	168	170	8	4
150	285	240	18	8	एम20	168.3	170.5	174	188	24	22	22	22	6	20	140	44	55	12	184	195	190	10	4.5
200	340	295	22	12	एम20	219.1	221.5	226	240	26	24	24	24	6	20	190	44	62	16	235	246	246	10	5.9
250	405	355	26	12	एम24	273	276.5	281	294	29	26	26	26	8	22	235	46	70	16	292	298	296	12	6.3
300	460	410	26	12	एम24	323.9	327.5	333	348	32	28	28	28	8	24	285	46	78	16	344	350	350	12	7.1
350	520	470	26	16	एम24	355.6	359.5	365	400	35	30	30	30	8	26	330	57	82	16	390	400	410	12	8
400	580	525	30	16	एम27	406.4	411	416	454	38	32	32	32	8	28	380	63	85	16	445	456	458	12	8
450	640	585	30	20	एम27	457	462	467	500	42	40	40	40	8	30	425	68	87	16	490	502	516	12	8
500	715	650	33	20	एम 30	508	513.5	519	556	46	44	44	44	8	32	475	73	90	16	548	559	576	12	8
600	840	770	36	20	एम33	610	616.5	622	660	52	54	54	54	8	32	575	83	95	18	652	658	690	12	8.8
700	910	840	36	24	एम33	711.1					36	42	48			670	83	100	18	755	760	760	12	8.8
800	1025	950	39	24	एम36	813					38	42	52			770	90	105	20	855	864	862	12	10
900	1125	1050	39	28	एम36	914					40	44	58			860	94	110	20	955	968	962	12	10
1000	1255	1170	42	28	एम39	1016					42	46	64			960	100	120	22	1058	1072	1076	16	10
1200	1485	1390	48	32	एम45	1219					48	52	76			1160		130	30	1262		1282	16	12.5
1400	1685	1590	48	36	एम45	1422					52	58				1346		145	30	1465		1482	16	14.2
1600	1930	1820	56	40	एम52	1626					58	64				1546		160	35	1668		1696	16	16
1800	2130	2020	56	44	एम52	1829					62	68				1746		170	35	1870		1896	16	17.5
2000	2345	2230	62	48	एम56	2032					66	70				1950		180	40	2072		2100	16	20

* फ्लैंग्स टाइप 21 के लिए बाहरी हब व्यास लगभग बाहरी पाइप व्यास से मेल खाता है।

नोट: EN 1092-1 से p/t रेटिंग केवल 5, 11, 12, 13 और 21 के लिए लागू होते हैं, जिनका नाममात्र आकार डीएन 600 तक और इसमें शामिल है। अन्य सभी फ्लैंग्स की पी/टी रेटिंग के बीच सहमति होगी निर्माता और खरीदार।

EN 1092-1 PN25 निकला हुआ किनारा आयाम

डीएन	संभोग आयाम					ए	बोर व्यास			निकला हुआ मोटा किनारा				इ	एफ	जी मैक्स	लंबाई			गर्दन व्यास			आर	एस
	डी	क	ली	पेंच			बोर व्यास			निकला हुआ मोटा किनारा							लंबाई			गर्दन व्यास
	डी	क	ली	नहीं	आकार		बी 1	बी2	बी 3	सी 1	सी2	सी 3	सी 4				एच 1	एच 2	एच3	एन 1	एन 2	एन3
	निकला हुआ किनारा प्रकार
	01, 02, 05, 11, 12, 21					1 1 21* 34	01 12 32	02	04	01 02 04	1 1 12 13	21	05	02 04	32 34	05	12 13	1 1 34	1 1 34	1 1 34	12 13	21	1 1 12 13 21	1 1 34
10	आयाम पीएन 40
15
20
25
32
40
50
65
80
100
125
150
200	360	310	26	12	एम24	219.1	221.5	226	250	32	30	30	30	6	26	190	52	80	16	244	256	252	10	6.3
250	425	370	30	12	एम27	273.5	276.5	281	302	35	32	32	32	8	26	235	60	88	18	298	310	304	12	7.1
300	485	430	30	16	एम27	323.9	327.5	333	356	38	34	34	34	8	28	285	67	92	18	352	364	364	12	8
350	555	490	33	16	एम 30	355.6	359.5	365	408	42	38	38	38	8	32	332	72	100	20	398	418	418	12	8
400	620	550	36	16	एम33	406.4	411	416	462	46	40	40	40	8	34	380	78	110	20	452	472	472	12	8.8
450	670	600	36	20	एम33	457	462	467	510	50	46	46	46	8	36	425	84	110	20	500	520	520	12	8.8
500	730	660	36	20	एम33	508	513.5	519	568	56	48	48	48	8	38	475	90	125	20	558	580	580	12	10
600	845	770	39	20	एम36	610	616.5	622	670	68	58	58	58	8	40	575	100	125	20	660	684	684	12	1 1
700	960	875	42	24	एम39	711	-	-	-	-	46	50	-	-	-	-	-	125	20	760	-	780	12	12.5
800	1085	990	48	24	एम45	813	-	-	-	-	50	54	-	-	-	-	-	135	22	864	-	882	12	14.2
900	1158	1090	48	28	एम45	914	-	-	-	-	54	58	-	-	-	-	-	145	24	968	-	982	12	16
1000	1320	1210	56	28	एम52	1016	-	-	-	-	58	62	-	-	-	-	-	155	24	1070	-	1086	16	17.5
1200	1530	1420	56	32	एम52	1219	-	-	-	-	-	70	-	-	-	-	-	-	-	-	-	1296	18	-
1400	1755	1640	62	36	एम56	1422	-	-	-	-	-	76	-	-	-	-	-	-	-	-	-	1508	18	-
1600	1975	1860	62	40	एम56	1626	-	-	-	-	-	84	-	-	-	-	-	-	-	-	-	1726	20	-
1800	2195	2070	70	44	एम 64	1829	-	-	-	-	-	90	-	-	-	-	-	-	-	-	-	1920	20	-
2000	2425	2300	70	48	एम 64	2032	-	-	-	-	-	96	-	-	-	-	-	-	-	-	-	2150	20	-

एन 1092-1 पीएन40 निकला हुआ किनारा आयाम

डीएन	संभोग आयाम					ए	बोर व्यास			निकला हुआ मोटा किनारा				इ	एफ	जी मैक्स	लंबाई			गर्दन व्यास			आर	एस
	डी	क	ली	पेंच			बोर व्यास			निकला हुआ मोटा किनारा							लंबाई			गर्दन व्यास
	डी	क	ली	नहीं	आकार		बी 1	बी2	बी 3	सी 1	सी2	सी 3	सी 4				एच 1	एच 2	एच3	एन 1	एन 2	एन3
	निकला हुआ किनारा प्रकार
	01, 02, 05, 11, 12, 21					1 1 21* 34	01 12 32	02	04	01 02 04	1 1 12 13	21	05	02 04	32 34	05	12 13	1 1 34	1 1 34	1 1 34	12 13	21	1 1 12 13 21	1 1 34
10	90	60	14	4	एम12	17.2	18	21	31	14	16		16	3	12	-	22	35	6	28	30	28	4	1.8
15	95	65	14	4	एम12	21.3	22	25	35	14	16		16	3	12	-	22	38	6	32	35	32	4	2
20	105	75	14	4	एम12	26.9	27.5	31	42	16	18		18	4	14	-	26	40	6	40	45	40	4	2.3
25	115	85	14	4	एम12	33.7	34.5	38	49	16	18		18	4	14	-	28	40	6	46	52	52	4	2.6
32	140	100	18	4	एम16	42.4	43.5	47	59	18	18		18	5	14	-	30	42	6	56	60	60	6	2.6
40	150	110	18	4	एम16	48.3	49.5	53	67	18	18		18	5	14	-	32	45	7	64	70	70	6	2.6
50	165	125	18	4	एम16	60.3	61.5	65	77	20	20		20	5	16	-	34	48	8	75	84	84	6	2.9
65	185	145	18	8	एम16	76.1	77.5	81	96	22	22		22	6	16	55	38	52	10	90	104	104	6	2.9
80	200	160	18	8	एम16	88.9	90.5	94	114	24	24		24	6	18	70	40	58	12	105	118	120	8	3.2
100	235	190	22	8	एम20	114.3	116	120	138	26	24		24	6	20	90	44	65	12	134	145	142	8	3.6
125	270	220	26	8	एम24	139.7	141.5	145	166	28	26		26	6	22	115	48	68	12	162	170	162	8	4
150	300	250	26	8	एम24	168.3	170.5	174	194	30	28		28	6	24	140	52	75	12	192	200	192	10	4.5
200	375	320	30	12	एम27	219.1	221.5	226	250	36	34		36	6	28	190	52	88	16	244	260	254	10	6.3
250	450	385	33	12	एम 30	273	276.5	281	312	42	38		38	8	30	235	60	105	18	306	312	312	12	7.1
300	515	450	33	16	एम 30	323.9	327.5	333	368	48	42		42	8	34	285	67	115	18	362	380	378	12	8
350	580	510	36	16	एम33	355.6	359.5	365	418	54	46		46	8	36	330	72	125	20	408	424	432	12	8.8
400	660	585	39	16	एम36	406.4	411	416	472	60	50		50	8	42	380	78	135	20	462	478	498	12	1 1
450	685	610	39	20	एम36	457	462	467	510	66	57		57	8	46	425	84	135	20	500	522	522	12	12.5
500	755	670	42	20	एम39	508	513.5	519	572	72	57		57	8	50	475	90	140	20	562	576	576	12	14.2
600	890	795	48	20	एम45	610	616.5	622	676	84	72		72	8	54	575	100	150	20	666	686	686	12	16

एन 1092-1 पीएन 63 निकला हुआ किनारा आयाम

डीएन	संभोग आयाम					ए	बोर व्यास			निकला हुआ मोटा किनारा				इ	एफ	जी मैक्स	लंबाई			गर्दन व्यास			आर	एस
	डी	क	ली	पेंच			बोर व्यास			निकला हुआ मोटा किनारा							लंबाई			गर्दन व्यास
	डी	क	ली	नहीं	आकार		बी 1	बी2	बी 3	सी 1	सी2	सी 3	सी 4				एच 1	एच 2	एच3	एन 1	एन 2	एन3
	निकला हुआ किनारा प्रकार
	01, 05, 11, 12, 13, 21					1 1 21*	01 12	-	-	01	1 1 12 13	21	05	-	-	05	12 13	1 1	1 1	1 1	12 13	21	1 1 12 13 21	1 1
10	आयाम पीएन 100
15
20
25
32
40
50	180	135	22	4	एम20	60.3	61.5	-	-	26	26	26	26	-	-	-	36	62	10	82	90	90	6	2.9
65	205	160	22	8	एम20	76.1	77.5	-	-	26	26	26	26	-	-	45	40	68	12	98	112	105	6	3.2
80	215	170	22	8	एम20	88.9	90.5	-	-	30	28	28	28	-	-	60	44	72	12	112	125	122	8	3.6
100	250	200	26	8	एम24	114.3	116	-	-	32	30	30	30	-	-	80	52	78	12	138	152	146	8	4
125	295	240	30	8	एम27	139.7	141.5	-	-	34	34	34	34	-	-	105	56	88	12	168	185	177	8	4.5
150	345	280	33	8	एम 30	168.3	170.5	-	-	36	36	36	36	-	-	130	60	95	12	202	215	204	10	5.6
200	415	345	36	12	एम33	219.1	221.5	-	-	46	42	42	42	-	-	180	-	110	16	256	-	264	10	7.1
250	470	400	36	12	एम33	273	276.5	-	-	54	46	46	46	-	-	220	-	125	18	316	-	320	12	8.8
300	530	460	36	16	एम33	323.9	327.5	-	-	62	52	52	52	-	-	270	-	140	18	372	-	378	12	1 1
350	600	525	39	16	एम36	355.6	359.5	-	-	72	56	56	56	-	-	310	-	150	20	420	-	434	12	12.5
400	670	585	42	16	एम39	406.4	411	-	-	78	60	60	60	-	-	360	-	160	20	475	-	490	12	14.2
500	800	705	48	20	एम45	-	-	-	-	-	-	68	-	-	-	-	-	-	-	-	-	602	12	-
600	930	820	56	20	एम52	-	-	-	-	-	-	76	-	-	-	-	-	-	-	-	-	714	15	-
700	1045	935	56	24	एम52	-	-	-	-	-	-	84	-	-	-	-	-	-	-	-	-	826	15	-
800	1165	1050	62	24	एम56	-	-	-	-	-	-	92	-	-	-	-	-	-	-	-	-	938	18	-
900	1285	1170	62	28	एम56	-	-	-	-	-	-	98	-	-	-	-	-	-	-	-	-	1048	18	-
1000	1415	1290	70	28	एम 64	-	-	-	-	-	-	108	-	-	-	-	-	-	-	-	-	1162	18	-
1200	1665	1530	78	32	एम72	-	-	-	-	-	-	126	-	-	-	-	-	-	-	-	-	1390	18	-

एन 1092-1 पीएन 100 निकला हुआ किनारा आयाम

डीएन	संभोग आयाम					ए	बोर व्यास			निकला हुआ मोटा किनारा				इ	एफ	जी मैक्स	लंबाई			गर्दन व्यास			आर	एस
	डी	क	ली	पेंच			बोर व्यास			निकला हुआ मोटा किनारा							लंबाई			गर्दन व्यास
	डी	क	ली	नहीं	आकार		बी 1	बी2	बी 3	सी 1	सी2	सी 3	सी 4				एच 1	एच 2	एच3	एन 1	एन 2	एन3
	निकला हुआ किनारा प्रकार
	01, 05, 11, 12, 21					1 1 21*	01 12	-	-	01	1 1 12 13	21	05	-	-	05	12 13	1 1	1 1	1 1	12 13	21	1 1 12 13 21	1 1
10	100	70	14	4	एम12	17.2	18	-	-	20	20	20	20	-	-	-	28	45	6	32	40	40	4	1.8
15	105	75	14	4	एम12	21.3	22	-	-	20	20	20	20	-	-	-	28	45	6	34	43	45	4	2
20	130	90	18	4	एम16	26.9	27.5	-	-	22	22	22	22	-	-	-	30	48	8	42	52	50	4	2.6
25	140	100	18	4	एम16	33.7	34.5	-	-	24	24	24	24	-	-	-	32	58	8	52	60	61	4	2.6
32	155	110	22	4	एम20	42.4	43.5	-	-	24	24	26	24	-	-	-	32	60	8	62	68	68	6	2.9
40	170	125	22	4	एम20	48.3	49.5	-	-	26	26	28	26	-	-	-	34	62	10	70	80	82	6	2.9
50	195	145	26	4	एम24	60.3	61.3	-	-	28	28	30	28	-	-	-	36	68	10	90	95	96	6	3.2
65	220	170	26	8	एम24	76.1	77.5	-	-	30	30	34	30	-	-	45	40	76	12	108	118	118	6	3.6
80	230	180	26	8	एम24	88.9	90.5	-	-	34	32	36	32	-	-	60	44	78	12	120	130	128	8	4
100	265	210	30	8	एम27	114.3	116	-	-	36	36	40	36	-	-	80	52	90	12	150	158	150	8	5
125	315	250	33	8	एम 30	139.7	141.5	-	-	42	40	40	40	-	-	105	56	105	12	180	188	185	8	6.3
150	355	290	33	12	एम 30	168.3	170.5	-	-	48	44	44	44	-	-	130	60	115	12	210	225	216	10	7.1
200	430	360	36	12	एम33	219.1	221.5	-	-	60	52	52	52	-	-	180	-	130	16	278	-	278	10	10
250	505	430	39	12	एम36	273	276.5	-	-	72	60	60	60	-	-	210	-	157	18	340	-	340	12	12.5
300	585	500	42	16	एम39	323.9	327.5	-	-	84	68	68	68	-	-	260	-	170	18	400	-	407	12	14.2
350	655	560	48	16	एम45	355.6	359.5	-	-	95	74	74	74	-	-	300	-	189	20	460	-	460	12	16
400	715	620	48	16	एम45	406.4	411	-	-	406	-	78	-	-	-	-	-	-	-	-	-	518		-
500	870	760	56	20	एम52	508	543.5	-	-	128	-	94	-	-	-	-	-	-	-	-	-	630		-

एन 1092-1 पीएन 160 निकला हुआ किनारा आयाम

टाइप 01: प्लेट (स्लिप-ऑन) वेल्डिंग के लिए निकला हुआ किनारा	टाइप 13: हब्ड थ्रेडेड फ्लैंगेस
टाइप 02: वेल्ड-ऑन प्लेट कॉलर के साथ ढीली प्लेट फ्लैंगेस	टाइप 21: इंटीग्रल फ्लैंगेस
टाइप 04: वेल्ड-नेक कॉलर के साथ ढीली प्लेट फ्लैंगेस	टाइप 32: वेल्ड-ऑन प्लेट कॉलर
टाइप 05: खाली (अंधा) निकला हुआ किनारा	टाइप 33: लैप्ड पाइप समाप्त होता है
टाइप 11: वेल्ड-गर्दन निकला हुआ किनारा	टाइप 34: वेल्ड-गर्दन कॉलर
टाइप 12: वेल्डिंग के लिए हबड स्लिप-ऑन फ्लैंगेस

डी: बाहरी व्यास
के: बोल्ट सर्कल का व्यास
एल: बोल्ट होल का व्यास

ए: गर्दन के बाहरी व्यास
ई: चम्फर
एफ: कॉलर मोटाई

डीएन	संभोग आयाम					ए	निकला हुआ मोटा किनारा		लंबाई		गर्दन व्यास		आर 1		एस
	डी	क	ली	पेंच			निकला हुआ मोटा किनारा		लंबाई		गर्दन व्यास
	डी	क	ली	नहीं	आकार		सी2	सी 3	एच 2	एच3	एन 1	एन3
	निकला हुआ किनारा प्रकार
	11, 21					1 1 21*	1 1	21	1 1	1 1	1 1	21	1 1	21	1 1
10	100	70	14	4	एम12	17.2	20	20	45	6	32	40	4	4	2.0
15	105	75	14	4	एम12	21.3	20	20	45	6	34	45	4	4	2.0
25	140	100	18	4	एम16	33.7	24	24	58	8	52	61	4	4	2.9
40	170	125	22	4	एम20	48.3	28	28	64	10	70	82	6	4	3.6
50	195	145	26	4	एम24	60.3	30	30	75	10	90	96	6	4	4.0
65	220	170	26	8	एम24	76.1	34	34	82	12	108	118	6	5	5.0
80	230	180	26	8	एम24	88.9	36	36	86	12	120	128	8	5	6.3
100	265	210	30	8	एम27	114.3	40	40	100	12	150	150	8	5	8.0
125	315	250	33	8	एम 30	139.7	44	44	115	14	180	184	8	6	10.0
150	355	290	33	12	एम 30	168.3	50	50	128	14	210	224	10	6	12.5
200	430	360	36	12	एम33	219.1	60	60	140	16	278	288	10	8	16.0
250	515	430	42	12	एम39	273.0	68	68	155	18	340	346	12	8	20.0
300	585	500	42	16	एम39	323.9	78	78	175	18	400	414	12	10	22.2

* फ्लैंग्स टाइप 21 के लिए बाहरी हब व्यास लगभग बाहरी पाइप व्यास से मेल खाता है।

एन 1092-1 पीएन 250 निकला हुआ किनारा Dimenisons

टाइप 01: प्लेट (स्लिप-ऑन) वेल्डिंग के लिए निकला हुआ किनारा	टाइप 13: हब्ड थ्रेडेड फ्लैंगेस
टाइप 02: वेल्ड-ऑन प्लेट कॉलर के साथ ढीली प्लेट फ्लैंगेस	टाइप 21: इंटीग्रल फ्लैंगेस
टाइप 04: वेल्ड-नेक कॉलर के साथ ढीली प्लेट फ्लैंगेस	टाइप 32: वेल्ड-ऑन प्लेट कॉलर
टाइप 05: खाली (अंधा) निकला हुआ किनारा	टाइप 33: लैप्ड पाइप समाप्त होता है
टाइप 11: वेल्ड-गर्दन निकला हुआ किनारा	टाइप 34: वेल्ड-गर्दन कॉलर
टाइप 12: वेल्डिंग के लिए हबड स्लिप-ऑन फ्लैंगेस

डी: बाहरी व्यास
के: बोल्ट सर्कल का व्यास
एल: बोल्ट होल का व्यास

ए: गर्दन के बाहरी व्यास
ई: चम्फर
एफ: कॉलर मोटाई

डीएन	संभोग आयाम					ए	निकला हुआ मोटा किनारा		लंबाई		गर्दन व्यास		आर 1		एस
	डी	क	ली	पेंच			निकला हुआ मोटा किनारा		लंबाई		गर्दन व्यास
	डी	क	ली	नहीं	आकार		सी2	सी 3	एच 2	एच3	एन 1	एन3
	निकला हुआ किनारा प्रकार
	11, 21					1 1 21*	1 1	21	1 1	1 1	1 1	21	1 1	21	1 1
10	125	85	18	4	एम16	-	-	24	-	-	-	46	-	4	-
15	130	90	18	4	एम16	21.3	26	26	60	6	48	52	4	4	2.6
25	150	105	22	4	एम20	33.7	28	28	65	8	60	63	4	4	3.6
40	185	135	26	4	एम24	48.3	34	34	80	10	80	90	6	4	5.0
50	200	150	26	4	एम24	60.3	38	38	85	10	84	102	6	5	6.3
65	230	180	26	8	एम24	76.1	42	42	95	12	95	125	6	5	8.0
80	255	200	30	8	एम27	101.6	46	46	102	12	136	142	8	5	11.0
100	300	235	33	8	एम 30	127.0	54	54	120	14	164	168	8	6	14.2
125	340	275	33	8	एम 30	152.4	60	60	140	16	200	207	8	6	16.0
150	390	320	36	12	एम33	177.8	68	68	160	18	240	246	10	8	17.5
200	485	400	42	12	एम39	244.5	82	82	1900	25	305	314	10	8	25.0
250	585	490	48	16	एम45	298.5	100	100	215	30	385	394	12	10	32.0
300	690	590	52	16	एम48	-	-	120	-	-	-	480	-	10	-

* फ्लैंग्स टाइप 21 के लिए बाहरी हब व्यास लगभग बाहरी पाइप व्यास से मेल खाता है।

* फ्लैंगेस टाइप 21 . के लिए

* फ्लैंगेस टाइप 11 के लिए फ्लैंगेस पीएन 320 का उपयोग करें

एन 1092-1 पीएन 400 निकला हुआ किनारा Dimenisons

टाइप 01: प्लेट (स्लिप-ऑन) वेल्डिंग के लिए निकला हुआ किनारा	टाइप 13: हब्ड थ्रेडेड फ्लैंगेस
टाइप 02: वेल्ड-ऑन प्लेट कॉलर के साथ ढीली प्लेट फ्लैंगेस	टाइप 21: इंटीग्रल फ्लैंगेस
टाइप 04: वेल्ड-नेक कॉलर के साथ ढीली प्लेट फ्लैंगेस	टाइप 32: वेल्ड-ऑन प्लेट कॉलर
टाइप 05: खाली (अंधा) निकला हुआ किनारा	टाइप 33: लैप्ड पाइप समाप्त होता है
टाइप 11: वेल्ड-गर्दन निकला हुआ किनारा	टाइप 34: वेल्ड-गर्दन कॉलर
टाइप 12: वेल्डिंग के लिए हबड स्लिप-ऑन फ्लैंगेस

डी: बाहरी व्यास
के: बोल्ट सर्कल का व्यास
एल: बोल्ट होल का व्यास

ए: गर्दन के बाहरी व्यास
ई: चम्फर
एफ: कॉलर मोटाई

डीएन	संभोग आयाम					ए	निकला हुआ मोटा किनारा		लंबाई		गर्दन व्यास		आर 1		एस
	डी	क	ली	पेंच			निकला हुआ मोटा किनारा		लंबाई		गर्दन व्यास
	डी	क	ली	नहीं	आकार		सी2	सी 3	एच 2	एच3	एन 1	एन3
	निकला हुआ किनारा प्रकार
	11, 21					1 1 21*	1 1	21	1 1	1 1	1 1	21	1 1	21	1 1
10	125	85	18	4	एम16	17.2	28	28	65	8	48	48	4	4	3.6
15	145	100	22	4	एम20	26.9	30	30	68	8	56	57	4	4	5.0
25	180	130	26	4	एम24	42.4	38	38	90	10	82	81	4	5	7.1
40	220	165	30	4	एम27	60.3	48	48	110	12	106	105	6	5	10.0
50	235	180	30	8	एम27	76.1	52	52	120	15	120	120	6	6	12.5
65	290	225	33	8	एम 30	101.6	64	64	135	18	158	158	6	6	16.0
80	305	240	33	8	एम 30	114.3	68	68	150	20	174	174	8	8	17.5
100	370	295	39	8	एम36	139.7	80	80	175	25	216	216	8	8	22.2
125	415	340	39	12	एम36	193.7	92	92	200	30	258	259	8	10	30.0
150	475	390	42	12	एम39	219.1	105	105	225	35	302	302	10	10	35.0
200	585	490	48	16	एम45	273.0	130	130	280	40	388	388	10	10	40.0

* फ्लैंग्स टाइप 21 के लिए बाहरी हब व्यास लगभग बाहरी पाइप व्यास से मेल खाता है।

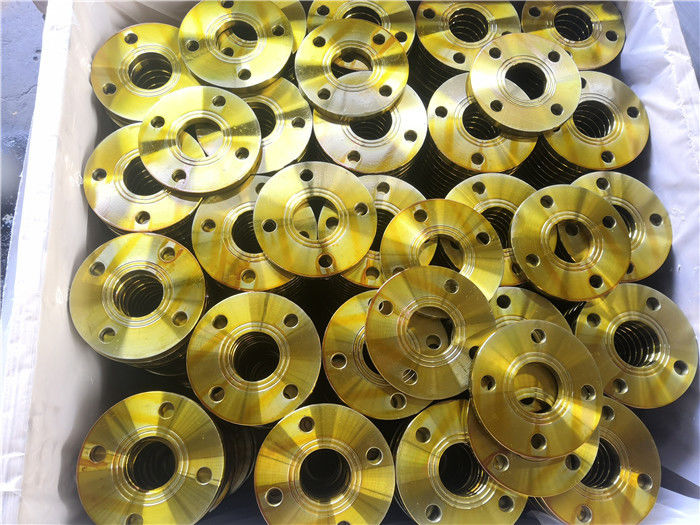

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1 9

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1 10

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1 11

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1 12

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1 13

संपर्क व्यक्ति: टीना

ईमेल:info12@hbxfgj.com

व्हाट्सएप: 0086-18031772025

वीचैट:965397089

टैग:

व्यक्ति से संपर्क करें: Miss. Mandy Liu

दूरभाष: 0086 18903173335

फैक्स: 86-0317-6853077-6723871

अन्य उत्पादों

En1092-1 Pn16 Type02 ढीला प्रकार फ्लैंज ब्लैक पेंट वेल्डिंग

कोटिंग: काला पेंट, जंग रोधी पेंट, पीला पारदर्शी

प्रसंस्करण के तरीके: फोल्ड फ्लैंज, कास्ट फ्लैंज

सामग्री: सीएस, आरएसटी37.2, एस235जेआर, पी245जीएच, पी250जीएच, सी22.8

चेहरे का प्रकार: आरएफ, एफएफ, आरटीजे

C22.8 Dn250 Type01 पाइप प्लेट फ्लैंज ब्लैक पेंट कोटिंग

चेहरे का प्रकार: आरएफ, एफएफ, आरटीजे

प्रकारः: वेल्डिंग निकला हुआ किनारा

मानक: ANSI, DIN, JIS, GOST, EN1092

दबाव: पीएन6-पीएन40, पीएन6, पीएन10, पीएन16, पीएन25, पीएन40, पीएन64, पीएन100, पीएन160

Ansi Dn450 वेल्डिंग फ्लैंज टू पाइप Din En 1092-1

सामग्री: सीएस, आरएसटी37.2, एस235जेआर, पी245जीएच, पी250जीएच, सी22.8

कोटिंग: काला पेंट, जंग रोधी पेंट, पीला पारदर्शी

चेहरे का प्रकार: आरएफ, एफएफ, आरटीजे

दबाव: पीएन6-पीएन40, पीएन6, पीएन10, पीएन16, पीएन25, पीएन40, पीएन64, पीएन100, पीएन160

En1092-1 Pn16 Type01b Ff Flange P250gh दबाव Pn6-Pn40

कोटिंग: काला पेंट, जंग रोधी पेंट, पीला पारदर्शी

प्रसंस्करण के तरीके: फोल्ड फ्लैंज, कास्ट फ्लैंज

चेहरे का प्रकार: आरएफ, एफएफ, आरटीजे

प्रकारः: वेल्डिंग निकला हुआ किनारा

Din En 1092-1 Rtj फ्लैंज Pn6-Pn40 Dn300 पीला पारदर्शी

प्रसंस्करण के तरीके: फोल्ड फ्लैंज, कास्ट फ्लैंज

सामग्री: सीएस, आरएसटी37.2, एस235जेआर, पी245जीएच, पी250जीएच, सी22.8

मानक: ANSI, DIN, JIS, GOST, EN1092

चेहरे का प्रकार: आरएफ, एफएफ, आरटीजे

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1

PN6 DN15-DN2000 कार्बन स्टील जाली निकला हुआ किनारा DIN EN1092-1

pn6 निकला हुआ किनारा दीन एन 1092 1

dn15 कार्बन स्टील जाली निकला हुआ किनारा

pn6 कार्बन स्टील जाली निकला हुआ किनारा;

EN 1092-1 PN6 निकला हुआ किनारा आयाम

EN 1092-1 PN16 निकला हुआ किनारा आयाम

EN 1092-1 PN25 निकला हुआ किनारा आयाम

एन 1092-1 पीएन40 निकला हुआ किनारा आयाम

एन 1092-1 पीएन 63 निकला हुआ किनारा आयाम

एन 1092-1 पीएन 100 निकला हुआ किनारा आयाम

एन 1092-1 पीएन 160 निकला हुआ किनारा आयाम

एन 1092-1 पीएन 250 निकला हुआ किनारा Dimenisons

एन 1092-1 पीएन 400 निकला हुआ किनारा Dimenisons

निकला हुआ किनारा दीन EN1092-1 TYPE12,

P250GH जाली कार्बन स्टील निकला हुआ किनारा,
