उत्पाद विवरण:
|
| वेल्डिंग प्रकार: | बट वेल्डेड | फिटिंग प्रकार: | कोहनी, टी, रेड्यूसर, कैप |
|---|---|---|---|
| परत: | जंग रोधी तेल, काली पेंटिंग, जस्ती | आकार: | 1/2"-80" |
| सामग्री: | कार्बन स्टील, स्टेनलेस स्टील | मोटाई: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| सतह का उपचार: | निर्बाध, वेल्डेड | मानक: | एएसएमई बी16.9/बी16.28 |
| हाई लाइट: | asme b16.9 बट वेल्डेड पाइप फिटिंग,wpb एल्बो बट वेल्डेड पाइप फिटिंग,asme b16.28 बट वेल्ड एल्बो |
||
ASME B16.9 B16.28 बट वेल्डेड पाइप फिटिंग A234WPB एल्बो टी रेड्यूसर कैप
एएसएमई बी16.9एनपीएस 1/2 से 48 (डीएन 15 से 1200) के गढ़ा कार्बन और मिश्र धातु इस्पात कारखाने-निर्मित बटवेल्डिंग फिटिंग के लिए समग्र आयाम, सहनशीलता, रेटिंग, परीक्षण और चिह्नों को शामिल करता है।यह किसी भी उत्पादक दीवार मोटाई की फिटिंग को कवर करता है।यह मानक कम दबाव जंग प्रतिरोधी बटवेल्डिंग फिटिंग को कवर नहीं करता है।MSS SP-43, गढ़ा स्टेनलेस स्टील बट-वेल्डिंग फिटिंग देखें।
लघु त्रिज्या कोहनी और रिटर्न, जिन्हें पहले शामिल किया गया थाएएसएमई बी16.28-1994, इस मानक में शामिल हैं।
B16.9 का उपयोग ASME B16 श्रृंखला के मानकों के अन्य संस्करणों में वर्णित उपकरणों के साथ-साथ अन्य ASME मानकों, जैसे बॉयलर और प्रेशर वेसल कोड और B31 पाइपिंग कोड के संयोजन में किया जाना है।
फिटिंग प्रकार:

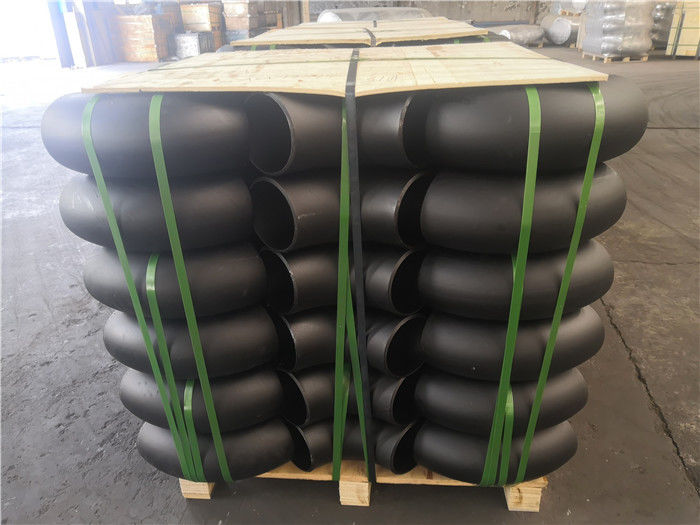

कोहनी एलआर (लंबी रेडस) एसआर (छोटा त्रिज्या) 45/60/90/180DEG;3डी/5डी बेंड 45डीईजी/90डीईजी;

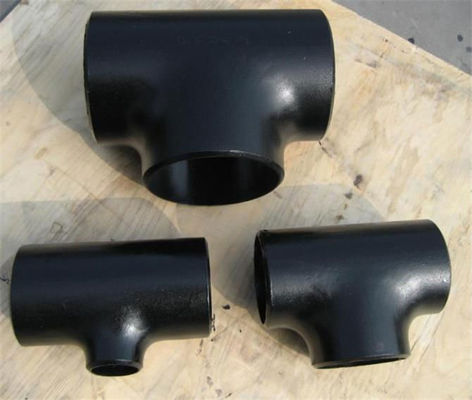

टी, बराबर टी, कम करने वाली टी, क्रॉस, सैडल

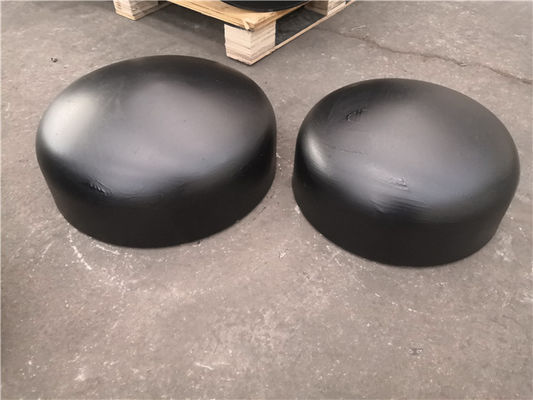

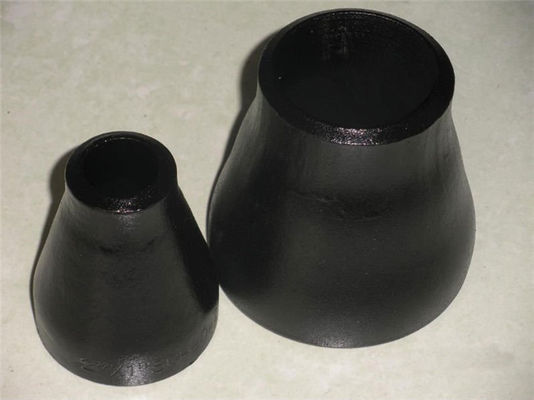

रेड्यूसर कंसेंट्रिक रेड्यूसर, एक्सेंट्रिक रेड्यूसर, पाइप एंड कैप
सामग्री:
कार्बन स्टील एएसटीएम ए234 डब्ल्यूपीबी, डब्ल्यूपी9, एएसटीएम ए420 जीआर।WPL6, ASTM A105, ASTM A694 F42-F70
स्टेनलेस स्टील एएसटीएम A403 WP304/304L;WP316/316L;WP321;दीन1.4301;दीन1.4306;दीन1.4401;दीन 1.4404
| एनपीएस | आयुध डिपो डी |
90° लांग रेड केंद्र से अंत ए |
45° लांग रेड केंद्र से अंत बी |
90° 3डी केंद्र से अंत ए |
45° 3डी केंद्र से अंत बी |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
