उत्पाद विवरण:
|
| कार्बन स्टील: | A234WPB | एसएस स्टील: | 304 एल, 316 एल |
|---|---|---|---|
| प्रकार: | बराबर, कम करना | डिग्री: | --- |
| परत: | विरोधी जंग तेल, काली पेंटिंग Black | ||

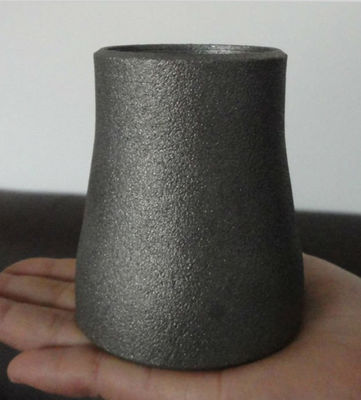

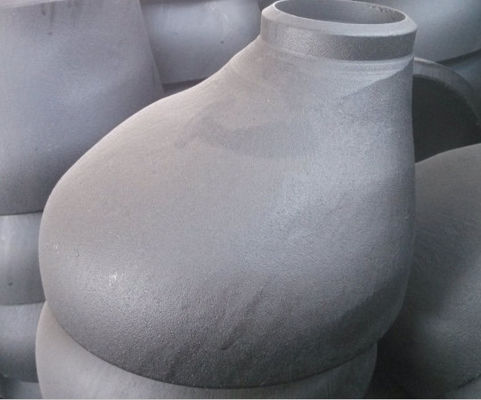

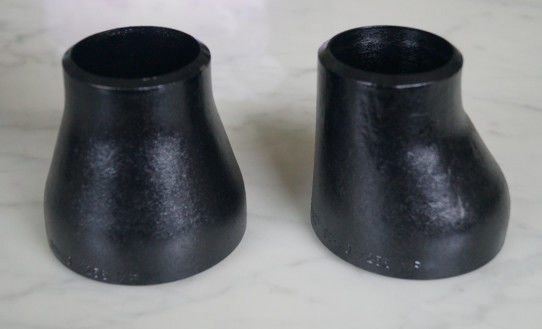

| हाई लाइट: | ए 234 डब्ल्यूपीबी कॉन ईसीसी रेड्यूसर,एएनएसआई बी 16.9 एएसटीएम ए 234 रेड्यूसर,1/2 इंच से 80 इंच कॉन रेड्यूसर |
||
एएसएमई बी 16.9 के लिए विशिष्टता एक मानक है जो फैक्ट्री मेड गढ़ा स्टील बटवेल्डिंग फिटिंग को कवर करता है जैसे कि रेड्यूसर फिटिंग.यह मानक गढ़ा कार्बन के साथ-साथ मिश्र धातु इस्पात कारखाने-निर्मित बटवेल्डिंग फिटिंग दोनों के लिए समग्र आयाम, रेटिंग, सहिष्णुता, परीक्षण और चिह्नों जैसे मापदंडों को शामिल करता है।की आकार सीमारेड्यूसर एन 10253 2इस विनिर्देश में शामिल एनपीएस ½ इंच से 48 इंच के बीच है।निर्बाध और वेल्डेड दोनों के लिए आकार सीमाएएनएसआई बी१६.९ रेड्यूसरफरक है।निर्दिष्ट करने के लिए, निर्बाध के लिए आकार सीमाAsme B16.9 रेड्यूसर आयाम 24 इंच तक हैं, जबकि वेल्डेड Asme B16 9 रेड्यूसर आयाम 8 इंच से 36 इंच के बीच आकार सीमा में उपलब्ध हैं।
| कोड आरसीडी आरईआईएसओ | बड़ा | छोटा | ऊंचाई एच मिमी | सैद्धांतिक वजन KG | ||||
|---|---|---|---|---|---|---|---|---|
| डीएन | डी मिमी | मोटाई एस मिमी | डीएन | घ मिमी | मोटाई s mm | |||
| २७ २१ | 3/4 | २६.९ | २.३ | 1/2 | २१.३ | 2.0 | 38 | 0.08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | २१.३ | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | २६.९ | २.३ | 0.09 | ||||
| 42 21 | १″१/४ | 42.4 | 2.6 | 1/2 | २१.३ | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | २६.९ | २.३ | 0.13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
| *48 21 | 1″1 / 2 | 48.3 | 2.6 | 1/2 | २१.३ | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | २६.९ | २.३ | 0.19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
| 48 42 | १″१/४ | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | २६.९ | २.३ | 76 | 0.30 |
| 60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
| 60 42 | १″१/४ | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1″1 / 2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2″1 / 2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
| 76 42 | १″१/४ | 42.4 | 2.6 | 0.47 | ||||
| ७६ ४८ | 1″1 / 2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | १″१/४ | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1″1 / 2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
| 89 76 | 2″1 / 2 | 76.1 | 2.9 | 0.63 | ||||
| ११४ ४८ | 4 | ११४.३ | 3.6 | 1″1 / 2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
| 114 76 | 2″1 / 2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | १३९.७ | 4.0 | 2 | 60.3 | 2.9 | १२७ | 1.60 |
| 139 76 | 2″1 / 2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| १३९ ११४ | 4 | ११४.३ | 3.6 | 1.76 | ||||
| *१६८ ७६ | 6 | १६८.३ | 4.5 | 2″1 / 2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | ११४.३ | 3.6 | 2.82 | ||||
| 168 139 | 5 | १३९.७ | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | ११४.३ | 3.6 | १५२ | 5.03 |
| 219 139 | 5 | १३९.७ | 4.0 | 5.12 | ||||
| २१९ १६८ | 6 | १६८.३ | 4.5 | 5.18 | ||||
| *२७३ ११४ | 10 | २७३.० | 6.3 | 4 | ११४.३ | 3.6 | 178 | 7.00 |
| *२७३ १३९ | 5 | १३९.७ | 4.0 | 7.20 | ||||
| २७३ १६८ | 6 | १६८.३ | 4.5 | 7.40 | ||||
| २७३ २१९ | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | १६८.३ | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | २७३ | 6.3 | 11.20 | ||||
| पाइप का आकार नाम मात्र का | 1/2 से 2.1/2 | 3 से 3.1/2 | 4 | 5 से 8 |
| बाहर व्यास बेवेल (डी) में |
+ 1.6 - 0.8 |
1.6 | 1.6 | + २.४ - 1.6 |
| अंत में व्यास के अंदर | 0.8 | 1.6 | 1.6 | 1.6 |
| कुल लंबाई (एच) | 2 | 2 | 2 | 2 |
| पाइप का आकार नाम मात्र का | 10 से 18 | 20 से 24 | 26 से 30 | 32 से 48 |
| बाहर व्यास बेवेल (डी) में |
+ 4 - 3.2 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
+ 6.4 - 4.8 |
| अंत में व्यास के अंदर | 3.2 | 4.8 | + 6.4 - 4.8 |
+ 6.4 - 4.8 |
| कुल लंबाई (एच) | 2 | 2 | 5 | 5 |
| दीवार की मोटाई (टी) | नाममात्र दीवार मोटाई का 87.5% से कम नहीं | |||
